布氏硬度 当试验力P的单位为kgf: 2P HB= (D-D-d 当试验力P的单位为N: HB= 0.102P 0.204P aD(D-D2-d2 2009.3 6
2009.3 6 布氏硬度 当试验力P的单位为kgf : 当试验力P的单位为 N : ( ) 2 2 P P2 HB F πD D D d = = − − 2 2 0 102 0 204 . P . P HB F πD( D D d ) = = − −
布氏硬度 (1)对同一种材料而言，所得到的HB值 要一样。 (2)对不同的材料，得到的HB值要 可以进行比较。 要求：P/D2应为一定值。 2009.3 7
2009.3 7 布氏硬度 （1）对同一种材料而言，所得到的HB值 要一样。 （2）对不同的材料，得到的HB值要 可以进行比较。 要求：P/D2 应为一定值

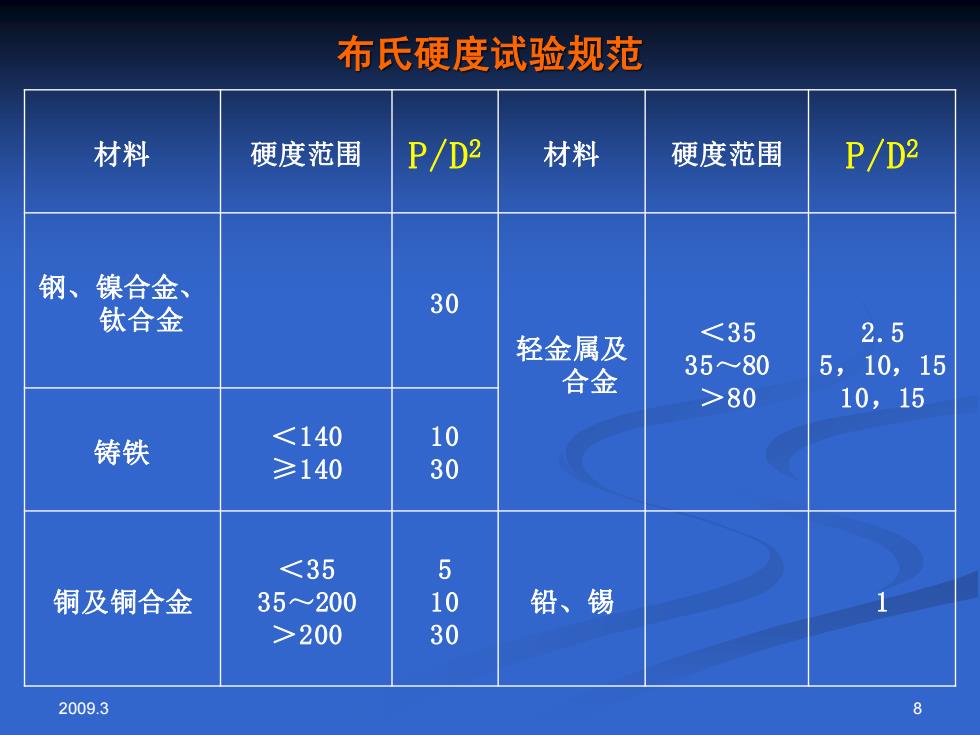

布氏硬度试验规苑 材料 硬度范围 P/D2 材料 硬度范围 P/D2 钢、镍合金、 钛合金 30 轻金属及 <35 2.5 合金 35≈80 5,10,15 >80 10,15 铸铁 <140 10 ≥140 30 <35 5 铜及铜合金 35≈200 铅、锡 >200 30 2009.3
2009.3 8 布氏硬度试验规范 材料 硬度范围 P/D2 材料 硬度范围 P/D2 钢、镍合金、 钛合金 30 轻金属及 合金 ＜35 35～80 ＞80 2.5 5，10，15 10，15 铸铁 ＜140 ≥140 10 30 铜及铜合金 ＜35 35～200 ＞200 5 10 30 铅、锡 1
布氏硬度几点说明 1、试验力保持时间通常为10~15s。 2、布氏硬度的符号用HBW表示。 500HBW5/750 3、压痕中心距试样边缘的距离≥2.5d,相邻 压痕中心的距离≥3d。 4、压痕直径应从相互垂直的两个方向测量， 取其算术平均值。 2009.3 9
2009.3 9 布氏硬度几点说明 1、试验力保持时间通常为10～15s。 2、布氏硬度的符号用 HBW 表示。 500HBW 5/750 3、压痕中心距试样边缘的距离≥2.5d，相邻 压痕中心的距离≥3d。 4、压痕直径应从相互垂直的两个方向测量， 取其算术平均值
