第5章模拟调制系统 ◆SSB信号的解调 SSB信号的解调和DSB一样，不能采用简单的 包络检波，因为$SB信号也是抑制载波的已调信号 它的包络不能直接反映调制信号的变化，所以仍需 采用相干解调。 ◆SSB信号的性能 SSB信号的实现比AM、DSB要复杂，但SSB 调制方式在传输信息时，不仅可节省发射功率，而 且它所占用的频带宽度比AM、DSB减少了一半。 它目前已成为短波通信中一种重要的调制方式。 21
21 第5章 模拟调制系统 ◆ SSB信号的解调 SSB信号的解调和DSB一样，不能采用简单的 包络检波，因为SSB信号也是抑制载波的已调信号， 它的包络不能直接反映调制信号的变化，所以仍需 采用相干解调。 ◆ SSB信号的性能 SSB信号的实现比AM、DSB要复杂，但SSB 调制方式在传输信息时，不仅可节省发射功率，而 且它所占用的频带宽度比AM、DSB减少了一半。 它目前已成为短波通信中一种重要的调制方式

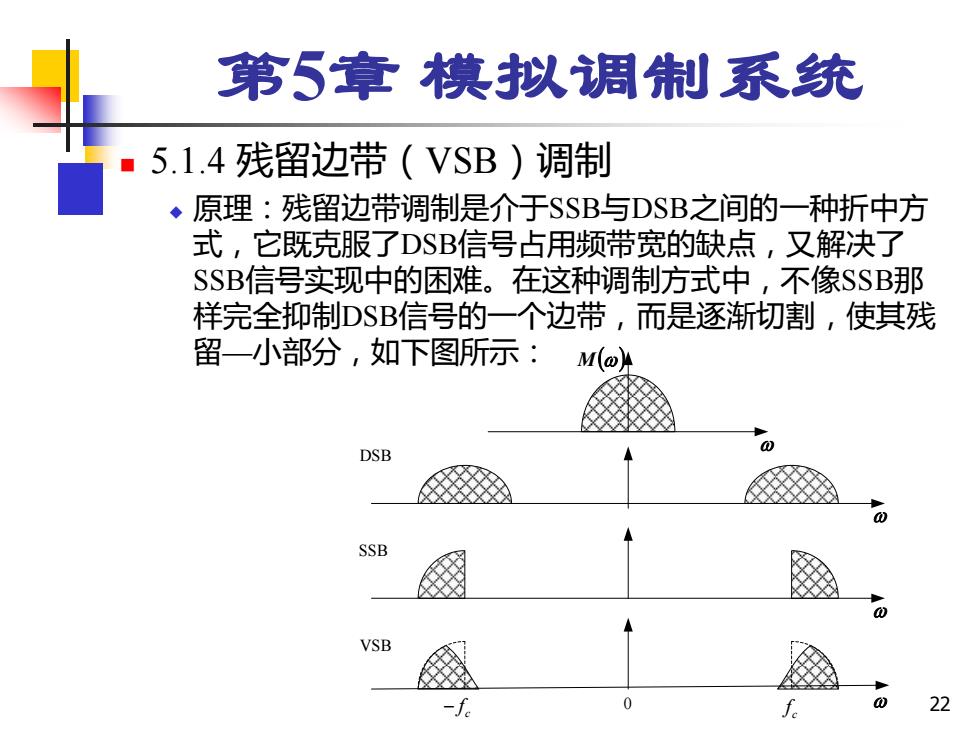

第5章模拟调制系统 ■5.1.4残留边带(VSB)调制 ◆原理：残留边带调制是介于SSB与DSB之间的一种折中方 式，它既克服了DSB信号占用频带宽的缺点，又解决了 SSB信号实现中的困难。在这种调制方式中，不像SSB那 样完全抑制DSB信号的一个边带，而是逐渐切割，使其残 留一小部分，如下图所示：M(@4 DSB 22
22 第5章 模拟调制系统 ◼ 5.1.4 残留边带（VSB）调制 ◆ 原理：残留边带调制是介于SSB与DSB之间的一种折中方 式，它既克服了DSB信号占用频带宽的缺点，又解决了 SSB信号实现中的困难。在这种调制方式中，不像SSB那 样完全抑制DSB信号的一个边带，而是逐渐切割，使其残 留—小部分，如下图所示： M() cf c − f 0 DSB SSB VSB

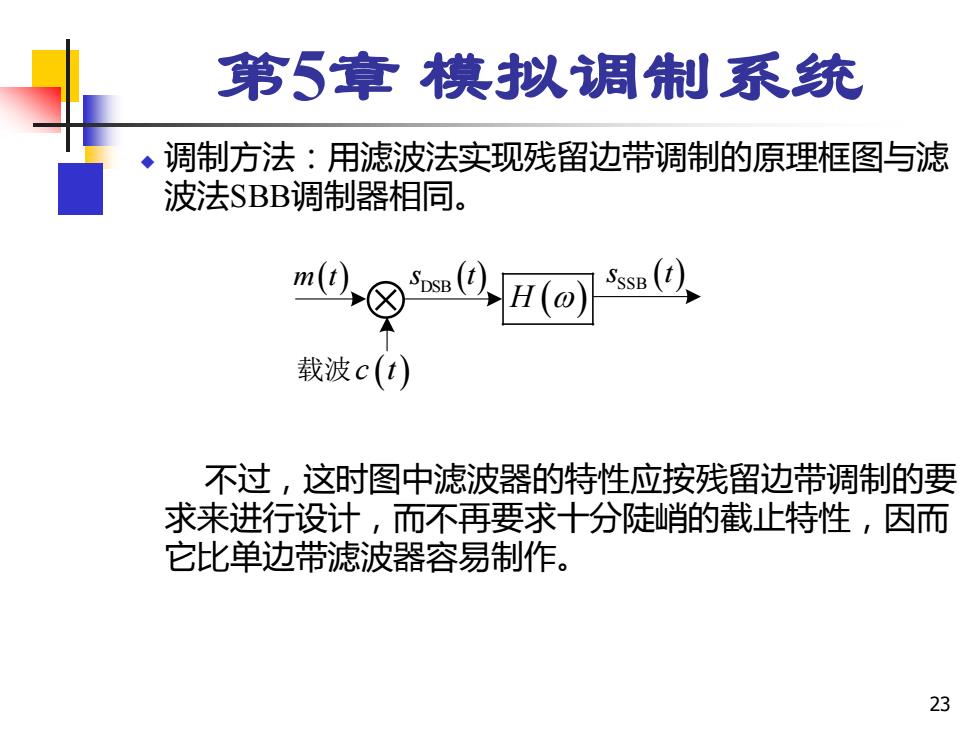

第5章模拟调制系统 调制方法：用滤波法实现残留边带调制的原理框图与滤 波法SBB调制器相同。 H(0 载波c(t) 不过，这时图中滤波器的特性应按残留边带调制的要 求来进行设计，而不再要求十分陡峭的截止特性，因而 它比单边带滤波器容易制作。 23
23 第5章 模拟调制系统 ◆ 调制方法：用滤波法实现残留边带调制的原理框图与滤 波法SBB调制器相同。 不过，这时图中滤波器的特性应按残留边带调制的要 求来进行设计，而不再要求十分陡峭的截止特性，因而 它比单边带滤波器容易制作。 m t( ) s t DSB ( ) 载波 c t( ) H () s t SSB ( )

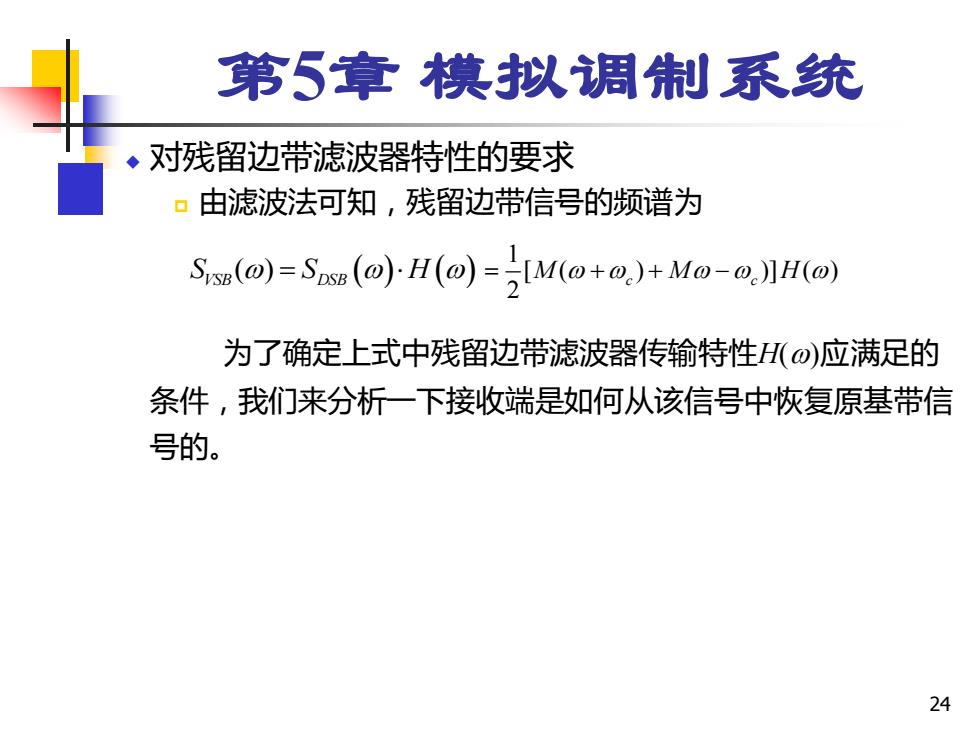

第5章模拟调制系统 ◆对残留边带滤波器特性的要求 ▣由滤波法可知，残留边带信号的频谱为 Sysu(@)=Spsp(@).H(o)-]IM(@+0.+Mo-@.)]H(@) 为了确定上式中残留边带滤波器传输特性H(o)应满足的 条件，我们来分析一下接收端是如何从该信号中恢复原基带信 号的。 24
24 第5章 模拟调制系统 ◆ 对残留边带滤波器特性的要求 由滤波法可知，残留边带信号的频谱为 为了确定上式中残留边带滤波器传输特性H()应满足的 条件，我们来分析一下接收端是如何从该信号中恢复原基带信 号的。 S S H VSB DSB ( ) = ( ) ( ) 1 [ ( ) )] ( ) 2 = + + − M M H c c

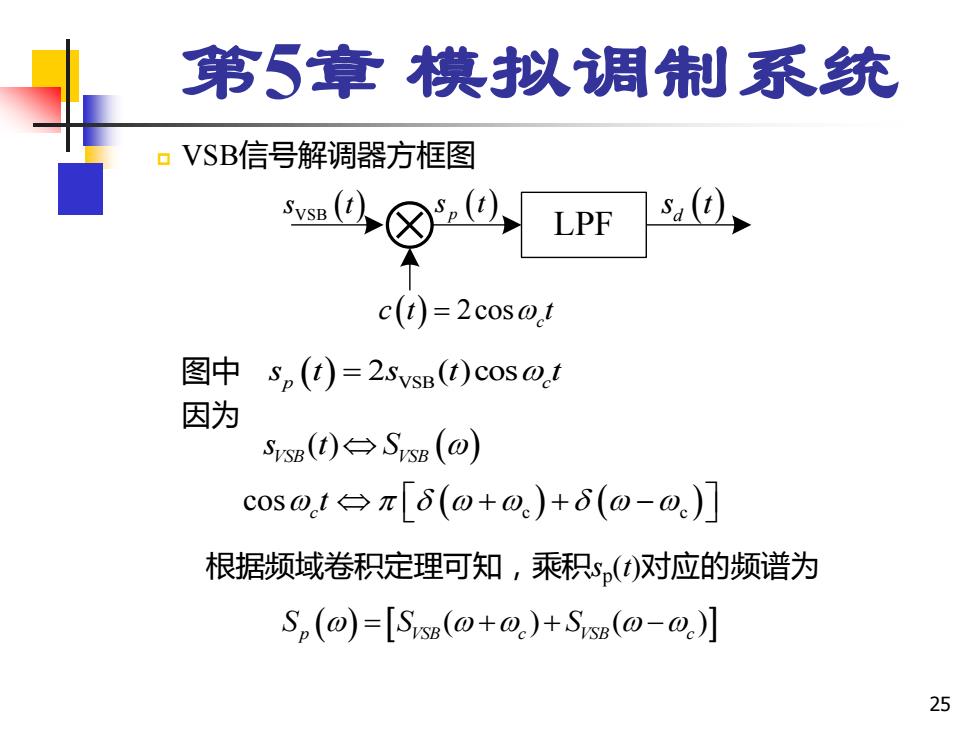

第5章模拟调制系统 ▣VSB信号解调器方框图 ⑧0 LPF s.O c(1)=2cos@t 图中Sp(t)=2SvsB(t)cos0.t 因为 Ssa(t)台SsB(o) cos0.t台π[6(o+0)+6(o-0)] 根据频域卷积定理可知，乘积s(t)对应的频谱为 Sn(o)=[SsB(0+0.)+SsB(0-0.)】 25
25 第5章 模拟调制系统 VSB信号解调器方框图 图中 因为 根据频域卷积定理可知，乘积sp (t)对应的频谱为 p c ( ) 2 ( )cos VSB s t s t t = LPF s t VSB ( ) s t p ( ) s t d ( ) ( ) 2cos c c t t = s t S VSB VSB ( ) () cos c t + + − ( c c ) ( ) S S S p VSB c VSB c ( ) = + + − ( ) ( )
