网络层连接和无连接服务 ▣数据报网络提供网络层无连接服务 口虚电路网络提供网络层连接服务 口与运输层服务的类比： O服务：主机到主机 O无选择：网络提供一个或其他 O实现：在网络内部 网络层11
网络层 11 网络层连接和无连接服务 数据报网络提供网络层无连接服务 虚电路网络提供网络层连接服务 与运输层服务的类比: 服务: 主机到主机 无选择: 网络提供一个或其他 实现: 在网络内部

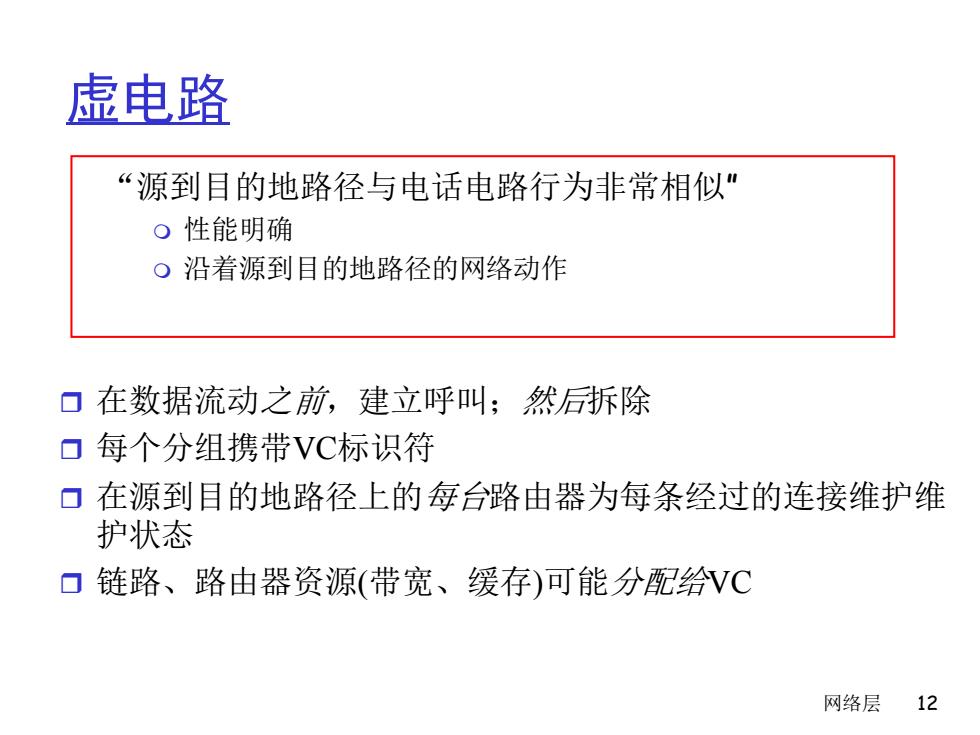

虚电路 “源到目的地路径与电话电路行为非常相似” ○性能明确 。沿着源到目的地路径的网络动作 口在数据流动之前，建立呼叫；然后拆除 口每个分组携带VC标识符 口在源到目的地路径上的每台路由器为每条经过的连接维护维 护状态 口链路、路由器资源（带宽、缓存）可能分配给VC 网络层12
网络层 12 虚电路 在数据流动之前，建立呼叫；然后拆除 每个分组携带VC标识符 在源到目的地路径上的每台路由器为每条经过的连接维护维 护状态 链路、路由器资源(带宽、缓存)可能分配给VC “源到目的地路径与电话电路行为非常相似” 性能明确 沿着源到目的地路径的网络动作
VC实现 一条VC由下列组成 1从源到目的地的路径 2. VC号是标识沿路径每条链路的号码 3.沿路径路由器中转发表中的项 口属于VC的分组携带一个VC号 ▣ 每条链路的VC号必须改变 o新的VC号来自转发表 网络层13
网络层 13 VC实现 一条VC由下列组成: 1. 从源到目的地的路径 2. VC号是标识沿路径每条链路的号码 3. 沿路径路由器中转发表中的项 属于VC的分组携带一个VC号 每条链路的VC号必须改变 新的VC号来自转发表
转发表 VC号 22 32 3 西北路由器中的转发表： 接口号 入接口 入VC# 出接口 出VC# 1 12 2 1 8 3 7 2 17 1 97 3 87 路由器维护连接状态信息！ 网络层 14
网络层 14 转发表 12 22 32 1 3 2 VC号 接口号 入接口 入VC # 出接口 出VC # 1 12 2 22 2 63 1 18 3 7 2 17 1 97 3 87 . . . . 西北路由器中的转发表 : 路由器维护连接状态信息!

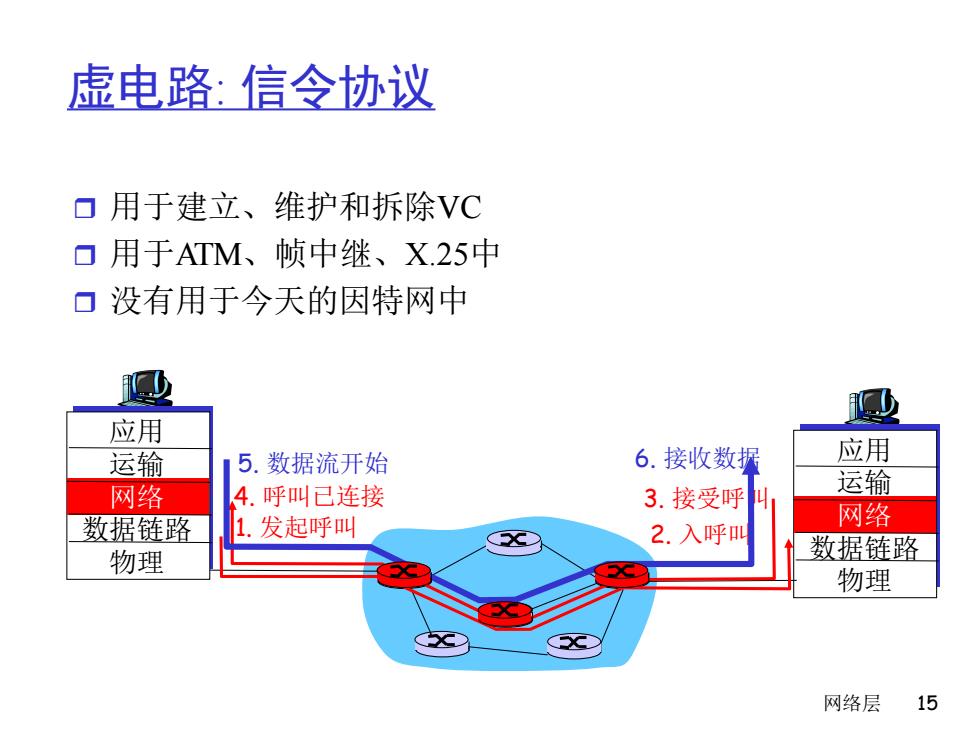

虚电路：信令协议 ▣用于建立、维护和拆除VC ▣用于ATM、帧中继、X.25中 口没有用于今天的因特网中 逊 应用 运输 5.数据流开始 6.接收数捉 应用 网络 4.呼叫已连接 3.接受呼山 运输 数据链路 1.发起呼叫 网络 2.入呼叫 物理 数据链路 物理 网络层 15
网络层 15 虚电路: 信令协议 用于建立、维护和拆除VC 用于ATM、帧中继、X.25中 没有用于今天的因特网中 应用 运输 网络 数据链路 物理 应用 运输 网络 数据链路 物理 1. 发起呼叫 2. 入呼叫 4. 呼叫已连接 3. 接受呼叫 5. 数据流开始 6. 接收数据
