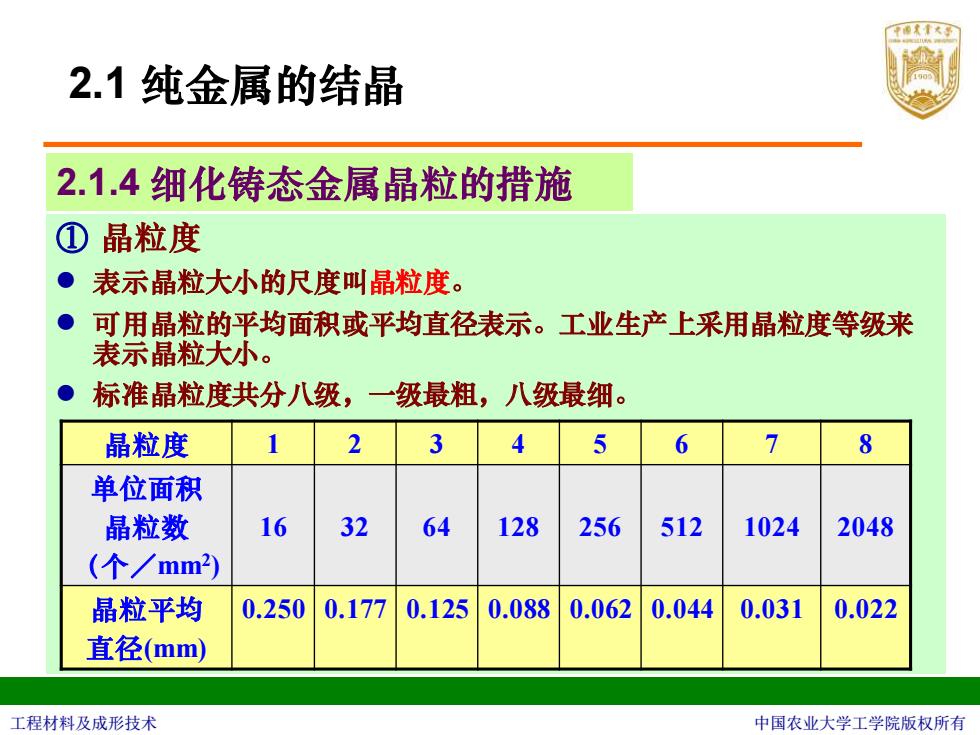

2.1纯金属的结晶 2.1.4细化俦态金属晶粒的措施 ①晶粒度 ●表示晶粒大小的尺度叫晶粒度。 ● 可用晶粒的平均面积或平均直径表示。工业生产上采用晶粒度等级来 表示晶粒大小。 ●标准晶粒度共分八级，一级最粗，八级最细。 晶粒度 2 3 5 6 7 8 单位面积 晶粒数 16 32 64 128 256 512 1024 2048 (个/mm2) 晶粒平均 0.250 0.177 0.125 0.088 0.062 0.044 0.031 0.022 直径(mm) 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 ① 晶粒度 ⚫ 表示晶粒大小的尺度叫晶粒度。 ⚫ 可用晶粒的平均面积或平均直径表示。工业生产上采用晶粒度等级来 表示晶粒大小。 ⚫ 标准晶粒度共分八级，一级最粗，八级最细。 2.1 纯金属的结晶 2.1.4 细化铸态金属晶粒的措施 晶粒度 1 2 3 4 5 6 7 8 单位面积 晶粒数 （个／mm2 ) 16 32 64 128 256 512 1024 2048 晶粒平均 直径(mm) 0.250 0.177 0.125 0.088 0.062 0.044 0.031 0.022

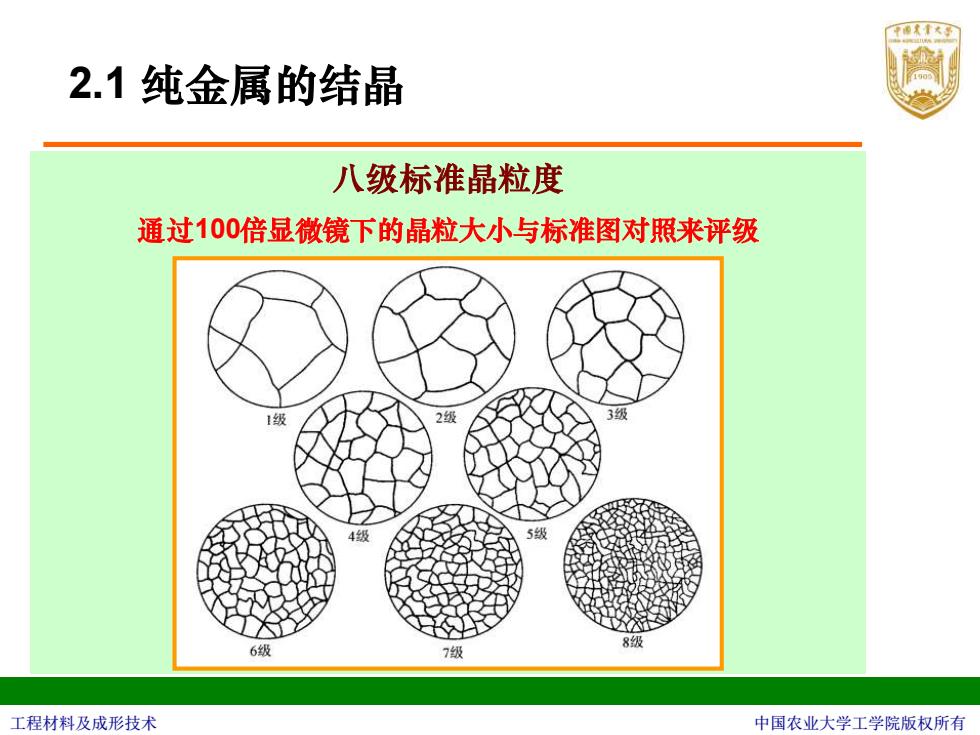

中原《大子 2.1纯金属的结晶 八级标准晶粒度 通过100倍显微镜下的晶粒大小与标准图对照来评级 6级 7级 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 八级标准晶粒度 通过100倍显微镜下的晶粒大小与标准图对照来评级 2.1 纯金属的结晶

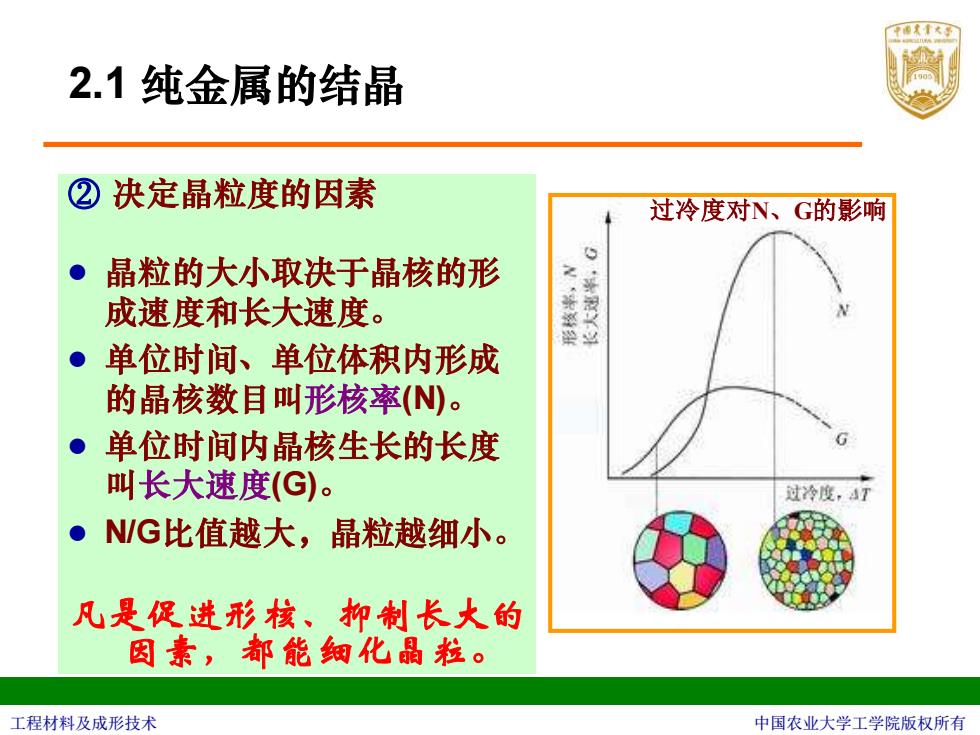

2.1纯金属的结晶 ② 决定晶粒度的因素 过冷度对N、G的影响 ● 晶粒的大小取决于晶核的形 成速度和长大速度。 ● 单位时间、单位体积内形成 的晶核数目叫形核率(N)。 ·单位时间内晶核生长的长度 叫长大速度(G)。 过冷度，dT ·N/G比值越大，晶粒越细小。 凡是促进形核、抑制长大的 因素，都能细化晶粒。 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 ② 决定晶粒度的因素 ⚫ 晶粒的大小取决于晶核的形 成速度和长大速度。 ⚫ 单位时间、单位体积内形成 的晶核数目叫形核率(N)。 ⚫ 单位时间内晶核生长的长度 叫长大速度(G)。 ⚫ N/G比值越大，晶粒越细小。 凡是促进形核、抑制长大的 因素，都能细化晶粒。 过冷度对N、G的影响 2.1 纯金属的结晶

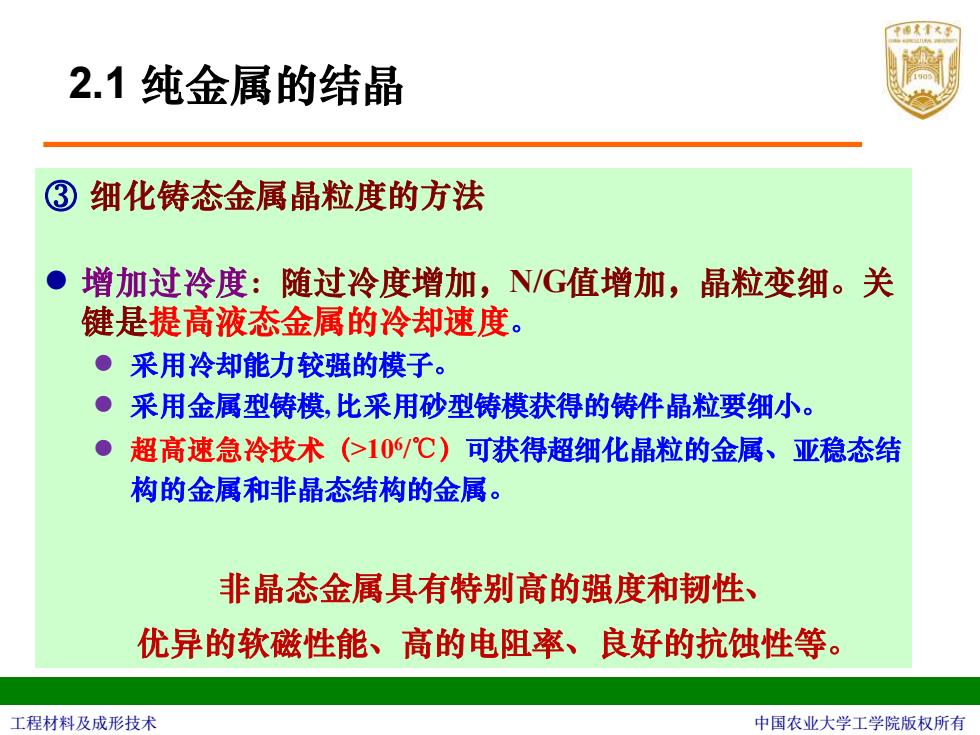

中像《大子 2.1纯金属的结晶 ③ 细化铸态金属晶粒度的方法 ● 增加过冷度：随过冷度增加，N/G值增加，晶粒变细。关 键是提高液态金属的冷却速度。 ●采用冷却能力较强的模子。 ●采用金属型俦模，比采用砂型俦模获得的俦件晶粒要细小。 超高速急冷技术(C10/℃)可获得超细化晶粒的金属、亚稳态结 构的金属和非晶态结构的金属。 非晶态金属其有特别高的强度和韧性、 优异的软磁性能、高的电阻率、良好的抗蚀性等。 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 ③ 细化铸态金属晶粒度的方法 ⚫ 增加过冷度：随过冷度增加，N/G值增加，晶粒变细。关 键是提高液态金属的冷却速度。 ⚫ 采用冷却能力较强的模子。 ⚫ 采用金属型铸模, 比采用砂型铸模获得的铸件晶粒要细小。 ⚫ 超高速急冷技术（>106 /℃）可获得超细化晶粒的金属、亚稳态结 构的金属和非晶态结构的金属。 非晶态金属具有特别高的强度和韧性、 优异的软磁性能、高的电阻率、良好的抗蚀性等。 2.1 纯金属的结晶

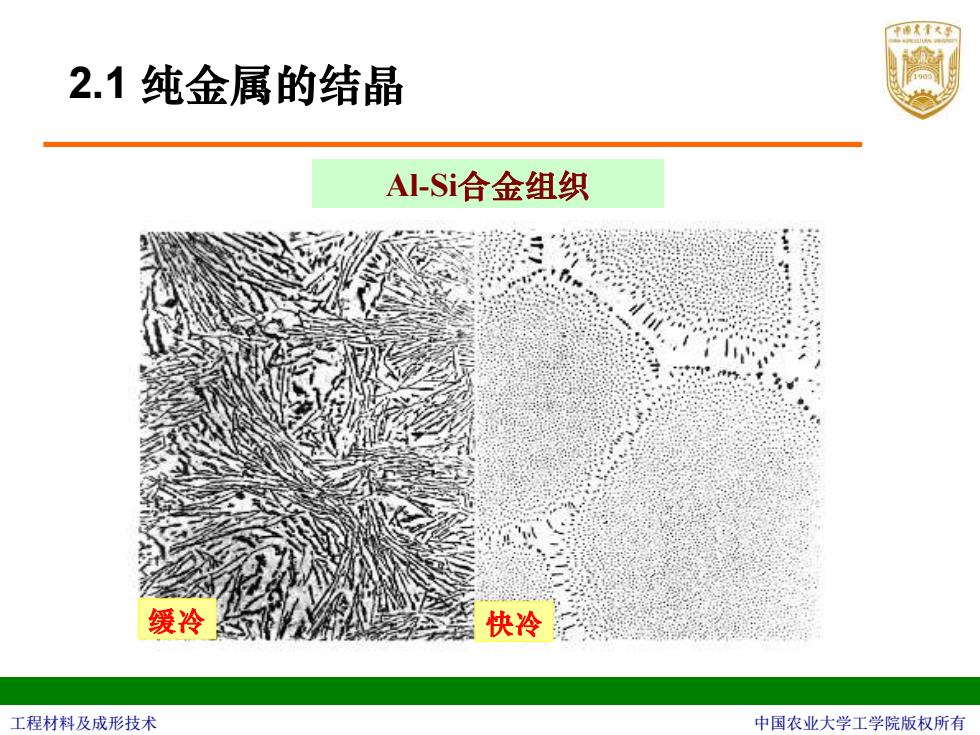

2.1纯金属的结晶 A-Si合金组织 缓冷 快冷 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 Al-Si合金组织 缓冷 快冷 2.1 纯金属的结晶
