直流电机 二、直流电动机的工作原理 2016-03-07 《电机学》 新疆大学电气工程学院 ,何山

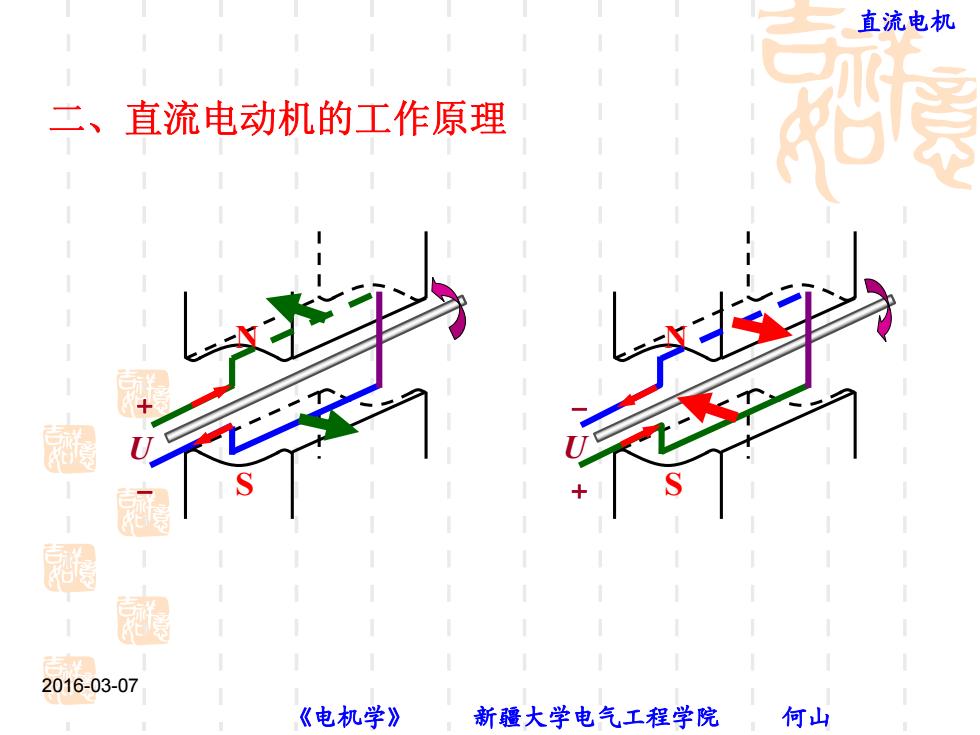

2016-03-07 N S － U ＋ 二、直流电动机的工作原理 N S ＋ U － 直流电机 《电机学》 新疆大学电气工程学院 何山

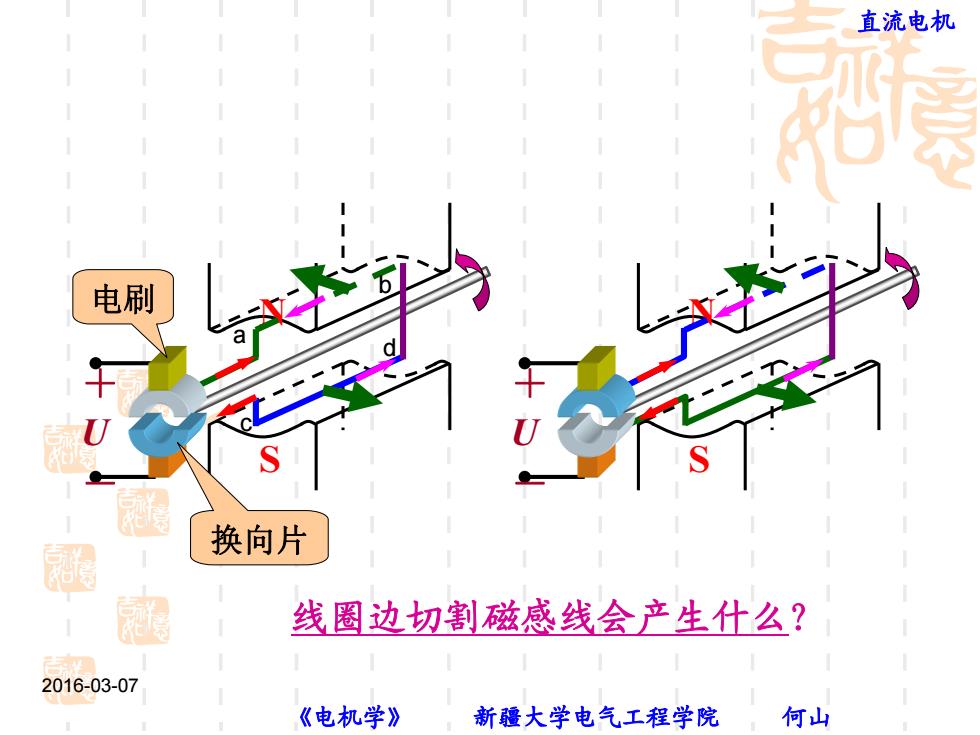

直流电机 电刷 d 换向片 线圈边切割磁感线会产生什么？ 2016-03-07 《电机学》 新疆大学电气工程学院 何山
2016-03-07 N S N S ＋ U － ＋ U － 电刷 线圈边切割磁感线会产生什么？ 换向片 直流电机 《电机学》 新疆大学电气工程学院 何山 a b c d

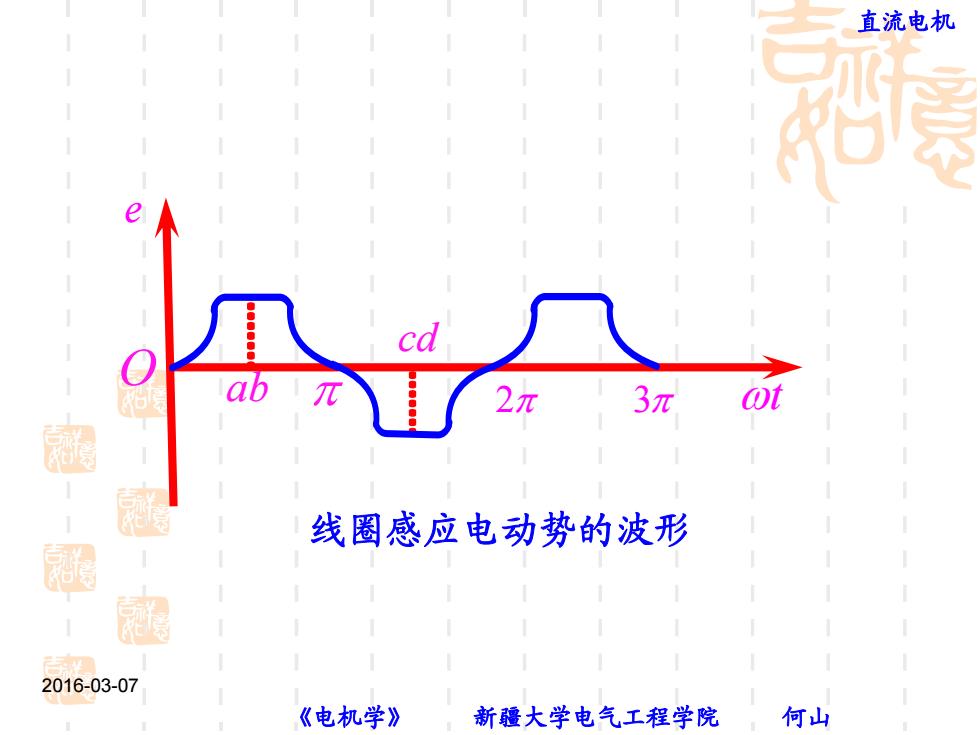

直流电机 ab 元 2元 3元 线圈感应电动势的波形 超 2016-03-07 《电机学》 新疆大学电气工程学院 何山
2016-03-07 t O ab cd 线圈感应电动势的波形 2 3 e 直流电机 《电机学》 新疆大学电气工程学院 何山

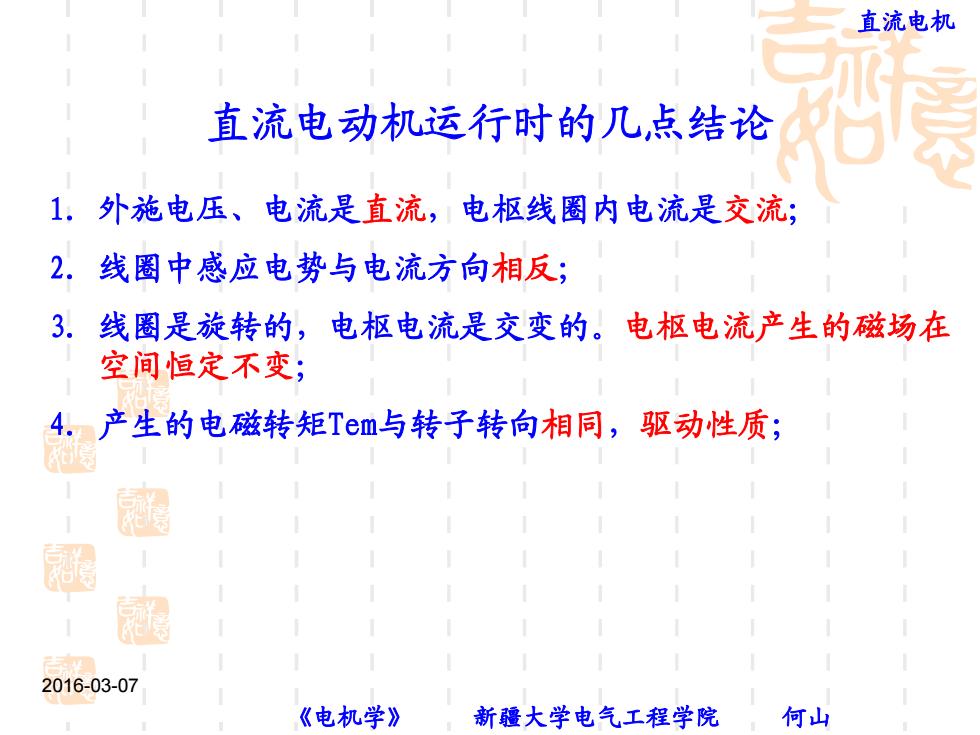

直流电机 直流电动机运行时的几，点结论 1.外施电压、电流是直流，电枢线圈内电流是交流， 2.线圈中感应电势与电流方向相反； 3.线圈是旋转的， 电枢电流是交变的。电枢电流产生的磁场在 空间恒定不变； 产生的电磁转矩Tem与转子转向相同，驱动性质； 2016-03-07 《电机学》 新疆大学电气工程学院 何山
2016-03-07 直流电动机运行时的几点结论 1. 外施电压、电流是直流，电枢线圈内电流是交流； 2. 线圈中感应电势与电流方向相反； 3. 线圈是旋转的，电枢电流是交变的。电枢电流产生的磁场在 空间恒定不变； 4. 产生的电磁转矩Tem与转子转向相同，驱动性质； 直流电机 《电机学》 新疆大学电气工程学院 何山

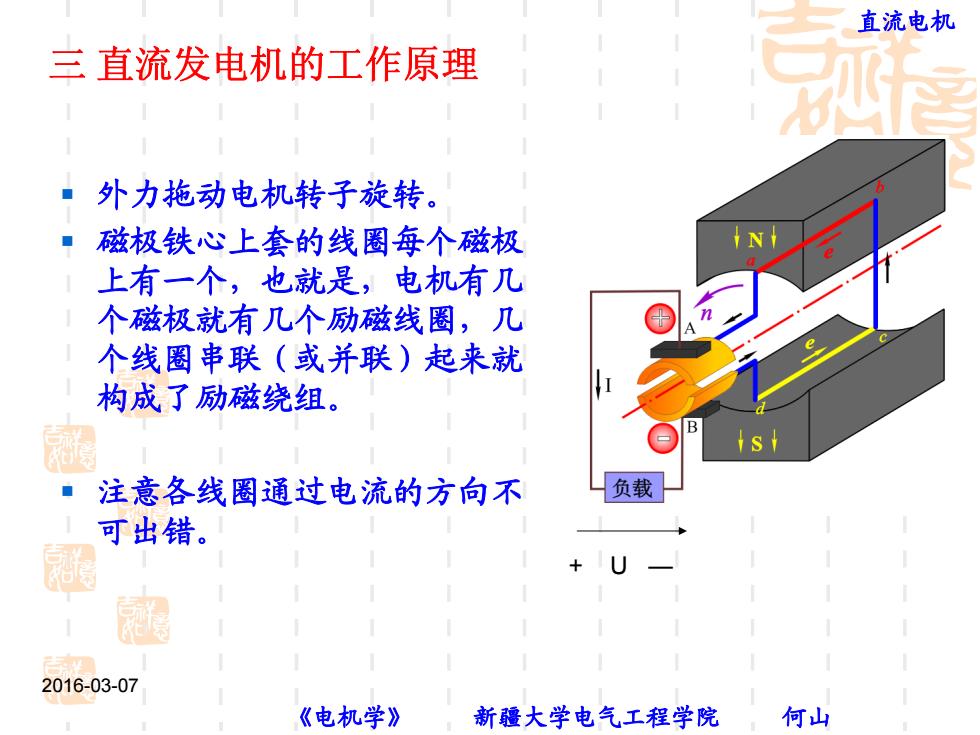

直流电机 三直流发电机的工作原理 ■外力拖动电机转子旋转。 。 磁极铁心上套的线圈每个磁极 上有一个，也就是，电机有几 个磁极就有几个励磁线圈，几 个线圈串联（或并联）起来就 构成了励磁绕组。 注意各线圈通过电流的方向不 负载 可出错。 2016-03-07 《电机学》 新疆大学电气工程学院 ,何山
2016-03-07 外力拖动电机转子旋转。 磁极铁心上套的线圈每个磁极 上有一个，也就是，电机有几 个磁极就有几个励磁线圈，几 个线圈串联（或并联）起来就 构成了励磁绕组。 注意各线圈通过电流的方向不 可出错。 直流电机 《电机学》 新疆大学电气工程学院 何山 三 直流发电机的工作原理 + U —
