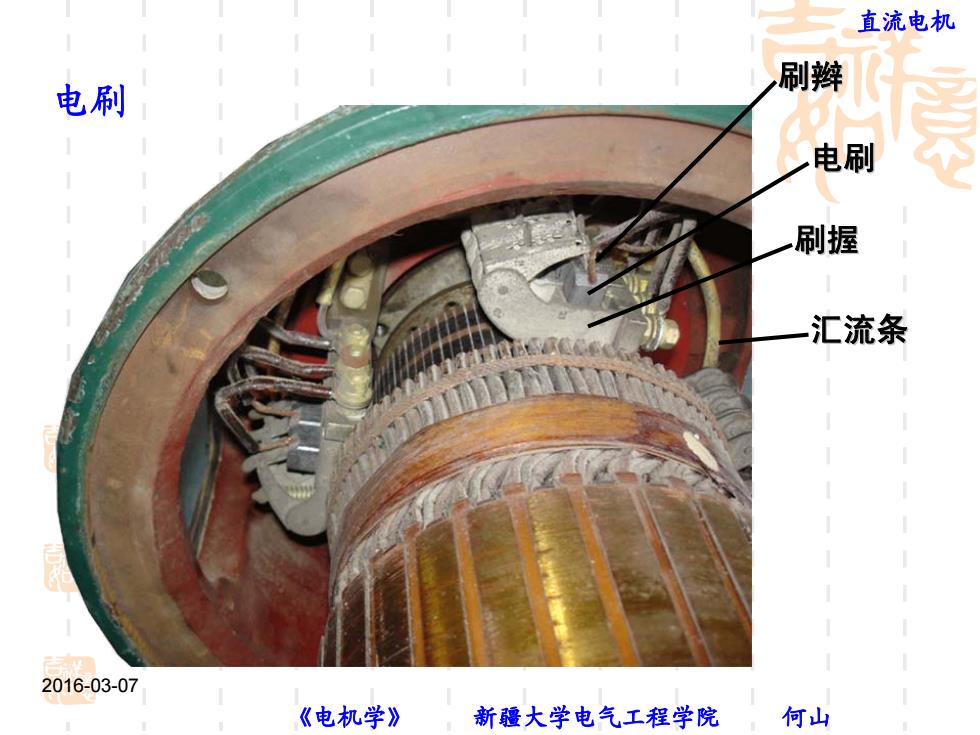

直流电机 电刷 刷辫 电刷 刷握 汇流条 2016-03-07 《电机学》 ，新疆大学电气工程学院 何山
2016-03-07 电刷 刷辫 电刷 刷握 汇流条 直流电机 《电机学》 新疆大学电气工程学院 何山

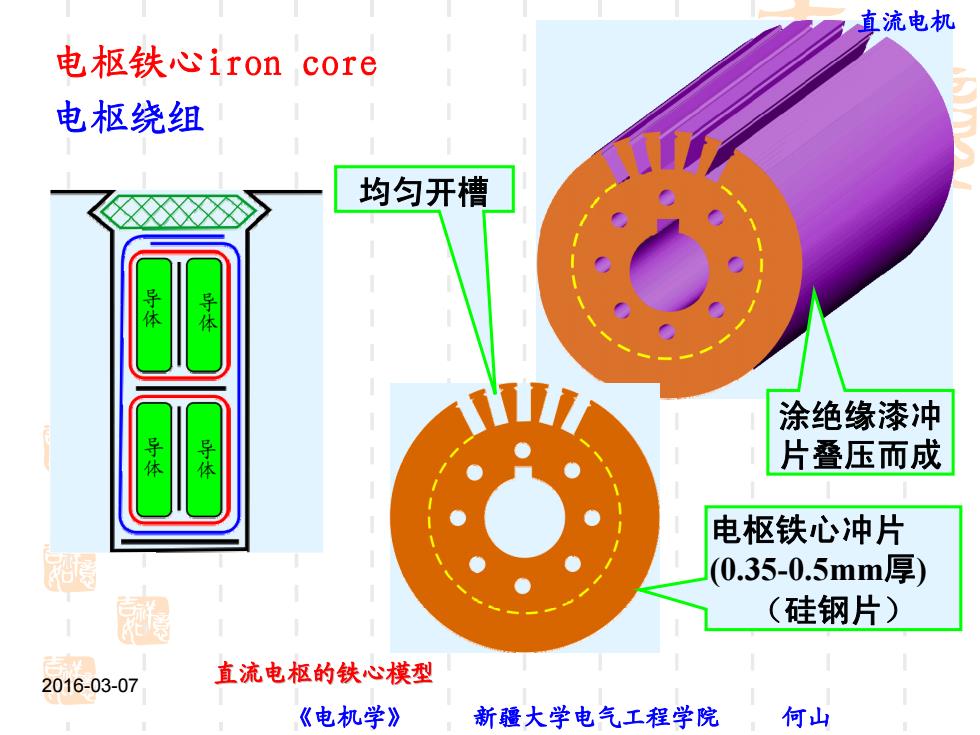

直流电机 电枢铁心iron core 电枢绕组 均匀开槽 导体 涂绝缘漆冲 手木 片叠压而成 电枢铁心冲片 酮 (0.35-0.5mm厚) (硅钢片) 2016-03-07 直流电枢的铁心模型 《电机学》 新疆大学电气工程学院 何山
2016-03-07 电枢铁心iron core 电枢绕组 电枢铁心冲片 (0.35-0.5mm厚) （硅钢片） 涂绝缘漆冲 片叠压而成 均匀开槽 直流电枢的铁心模型 直流电机 《电机学》 新疆大学电气工程学院 何山

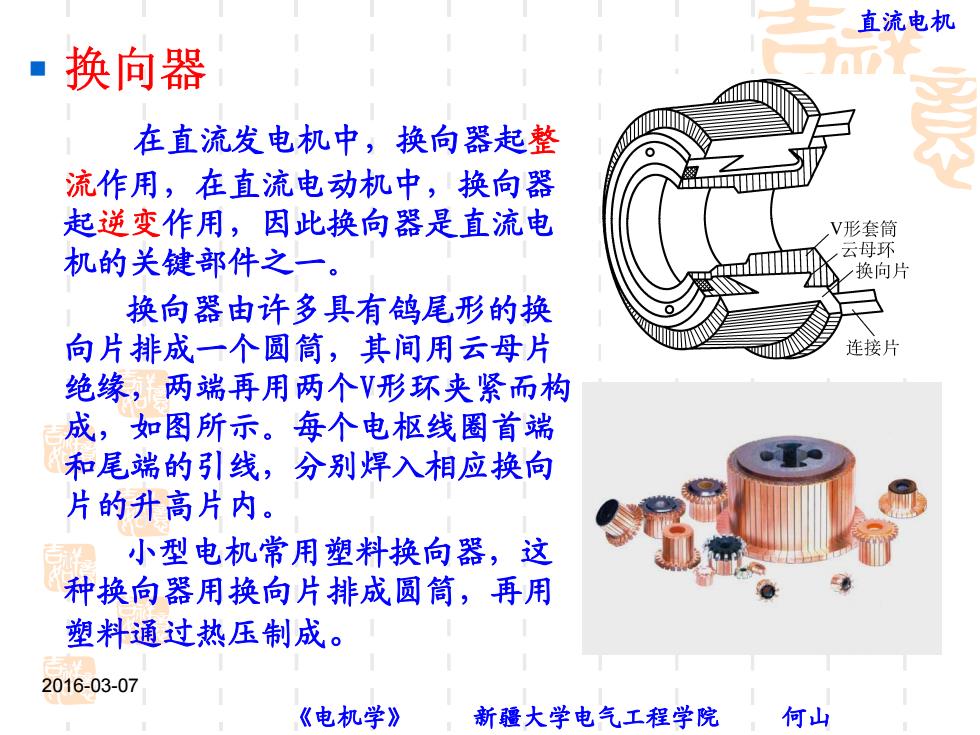

直流电机 换向器 在直流发电机中，换向器起整 流作用，在直流电动机中，换向器 起逆变作用，因此换向器是直流电 V形套筒 机的关健部件之一。 云母环 换向片 换向器由许多具有鸽尾形的换 向片排成一个圆筒，其间用云母片 连接片 绝缘，两端再用两个V形环夹紧而构 成，如图所示。每个电枢线圈首端 和尾端的引线，分别焊入相应换向 片的升高片内。 小型电机常用塑料换向器，这 种换向器用换向片排成圆筒，再用 塑料通过热压制成。 2016-03-07 《电机学》 新疆大学电气工程学院， 何山
2016-03-07 换向器 在直流发电机中，换向器起整 流作用，在直流电动机中，换向器 起逆变作用，因此换向器是直流电 机的关键部件之一。 换向器由许多具有鸽尾形的换 向片排成一个圆筒，其间用云母片 绝缘，两端再用两个V形环夹紧而构 成，如图所示。每个电枢线圈首端 和尾端的引线，分别焊入相应换向 片的升高片内。 小型电机常用塑料换向器，这 种换向器用换向片排成圆筒，再用 塑料通过热压制成。 直流电机 《电机学》 新疆大学电气工程学院 何山

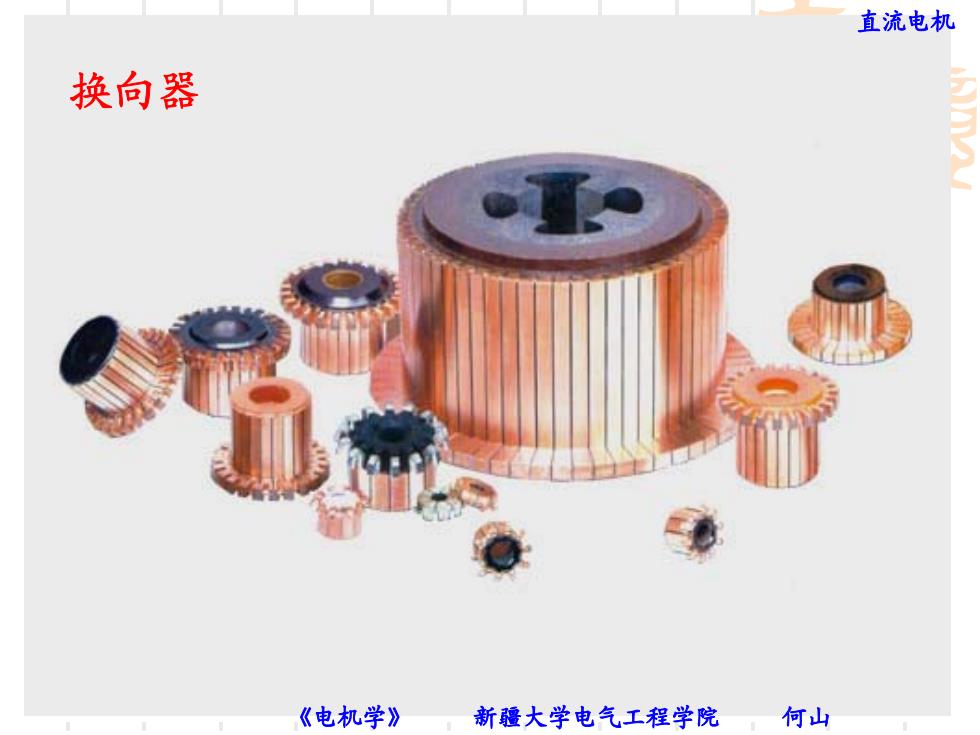

直流电机 换向器 《电机学》 新疆大学电气工程学院 何山
2016-03-07 换向器 直流电机 《电机学》 新疆大学电气工程学院 何山

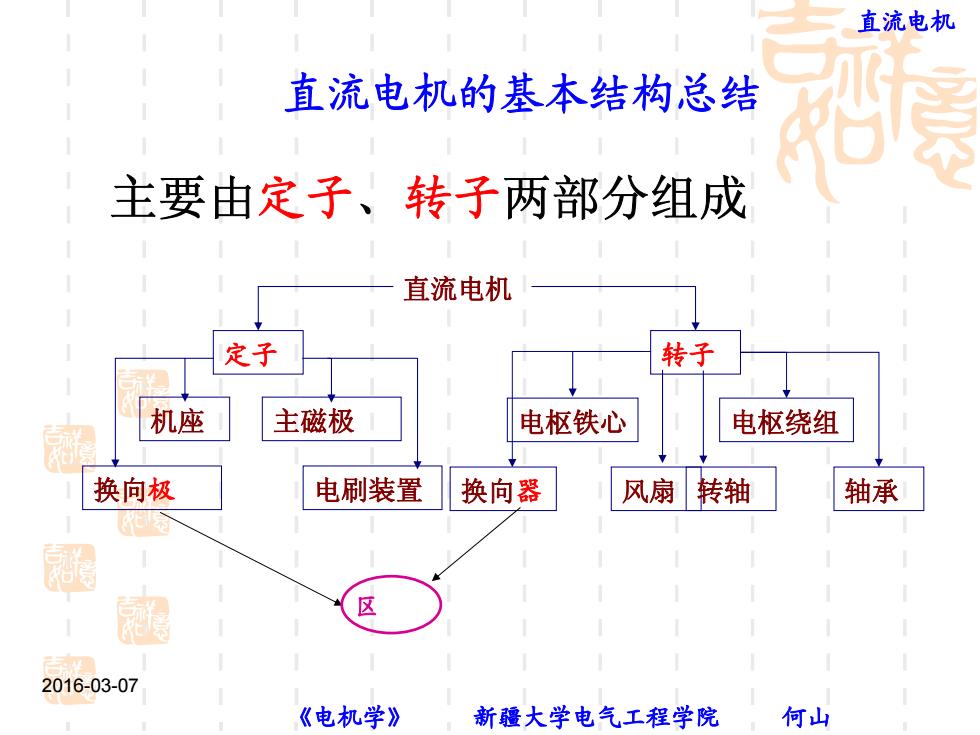

直流电机 直流电机的基本结构总结 主要由定子、转子两部分组成 直流电机 定子 转子 机座 主磁极 电枢铁心 电枢绕组 换向极 电刷装置 换向器 风扇转轴 轴承 作 冠 國 区 2016-03-07 《电机学》 新疆大学电气工程学院 何山
2016-03-07 直流电机的基本结构总结 主要由定子、转子两部分组成 直流电机 定子 转子 机座 换向极 主磁极 电刷装置 电枢铁心 换向器 风扇 转轴 轴承 电枢绕组 区 直流电机 《电机学》 新疆大学电气工程学院 何山
