实验二 细胞的超微结构一透射电 镜下的细胞器 College of Life Science and Technology,XINJIANG Univercity
实验二 细胞的超微结构——透射电 镜下的细胞器 College of Life Science and Technology, XINJIANG Univercity
实验目的 听取电子显微镜的有关介绍，了解透射电子显微镜 的基础知识。 观摩超薄切片技术演示，了解透射电镜样品制备方 法及过程。 观察生物电镜样品，在透射电镜下识别、掌握各种 细胞器的亚显微结构
一、实验目的 ⚫ 听取电子显微镜的有关介绍，了解透射电子显微镜 的基础知识。 ⚫ 观摩超薄切片技术演示，了解透射电镜样品制备方 法及过程。 ⚫ 观察生物电镜样品，在透射电镜下识别、掌握各种 细胞器的亚显微结构

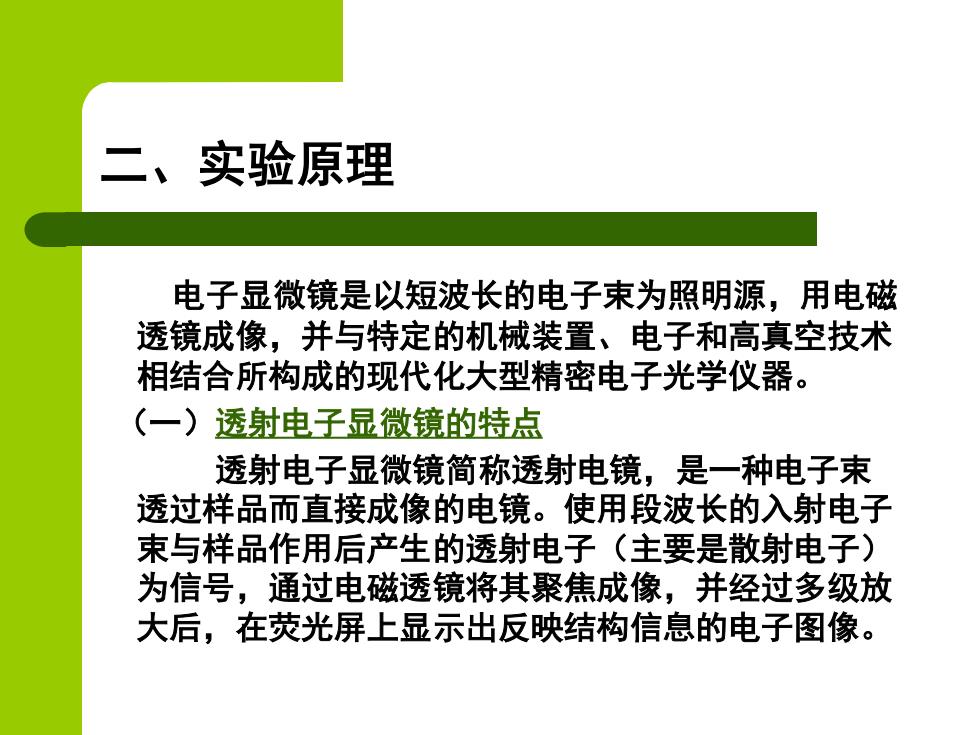

二、实验原理 电子显微镜是以短波长的电子束为照明源，用电磁 透镜成像，并与特定的机械装置、电子和高真空技术 相结合所构成的现代化大型精密电子光学仪器。 (一)透射电子显微镜的特点 透射电子显微镜简称透射电镜，是一种电子束 透过样品而直接成像的电镜。使用段波长的入射电子 束与样品作用后产生的透射电子（主要是散射电子) 为信号，通过电磁透镜将其聚焦成像，并经过多级放 大后，在荧光屏上显示出反映结构信息的电子图像
二、实验原理 电子显微镜是以短波长的电子束为照明源，用电磁 透镜成像，并与特定的机械装置、电子和高真空技术 相结合所构成的现代化大型精密电子光学仪器。 （一）透射电子显微镜的特点 透射电子显微镜简称透射电镜，是一种电子束 透过样品而直接成像的电镜。使用段波长的入射电子 束与样品作用后产生的透射电子（主要是散射电子） 为信号，通过电磁透镜将其聚焦成像，并经过多级放 大后，在荧光屏上显示出反映结构信息的电子图像
透射电子显微镜的特点是分辨率高，已接近或达 到仪器的理论极限分辨率（点分辨率0.20.3nm,品 格分辨率0.1~0.2nm);放大倍率高，变换范围大， 可从几百倍到数十万倍（最高已达到80万倍）；图 像为二维结构平面图像，可以观察非常薄的样品 (样品厚度为50nm左右)；样品制备的超薄切片 为主，操作比较复杂。 透射电镜适用于样品内部显微结构及样品外形 (状)的观察，也可进行纳米样品粒径大小的测定
透射电子显微镜的特点是分辨率高，已接近或达 到仪器的理论极限分辨率（点分辨率0.2~0.3nm，品 格分辨率0.1~0.2nm）；放大倍率高，变换范围大， 可从几百倍到数十万倍（最高已达到80万倍）；图 像为二维结构平面图像，可以观察非常薄的样品 （样品厚度为50 nm左右）；样品制备的超薄切片 为主，操作比较复杂。 透射电镜适用于样品内部显微结构及样品外形 （状）的观察，也可进行纳米样品粒径大小的测定
二) 透射电子显微镜的结构及作用 透射电镜由电子光学系统、真空系统和供电系 统三大部分组成。 1.电子光学系统：此系统包括电子枪，即电子 发射源。电子枪系由阴极、栅极、阳极三个电极组 成的静电系统，经50~120kV的电压加速，成为高速 电子流投向聚光镜。聚光镜的作用是将电子枪中射 出的电子束聚焦，以最小的损耗递送到样品上。样 品室的作用是承载样品。样品室还有一个气锁装置， 使在更换样品后数秒钟内即可恢复至正常工作的真 空状态
（二）透射电子显微镜的结构及作用 透射电镜由电子光学系统、真空系统和供电系 统三大部分组成。 1．电子光学系统：此系统包括电子枪，即电子 发射源。电子枪系由阴极、栅极、阳极三个电极组 成的静电系统，经50~120kV的电压加速，成为高速 电子流投向聚光镜。聚光镜的作用是将电子枪中射 出的电子束聚焦，以最小的损耗递送到样品上。样 品室的作用是承载样品。样品室还有一个气锁装置， 使在更换样品后数秒钟内即可恢复至正常工作的真 空状态
