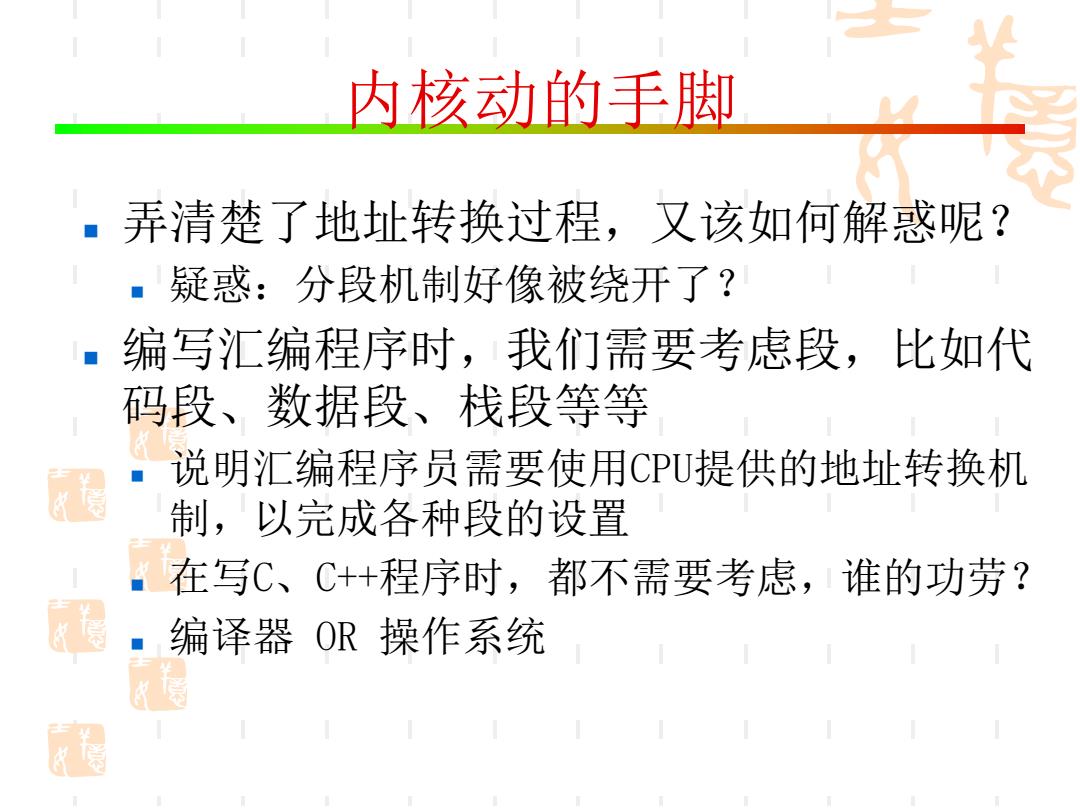

内核动的手脚 弄清楚了地址转换过程，又该如何解惑呢？ ·疑惑：分段机制好像被绕开了？ 编写汇编程序时，我们需要考虑段，比如代 码段、数据段、栈段等等 说明汇编程序员需要使用CPU提供的地址转换机 制，以完成各种段的设置 在写C、C++程序时，都不需要考虑，谁的功劳？ 编译器OR操作系统
内核动的手脚 ◼ 弄清楚了地址转换过程，又该如何解惑呢？ ◼ 疑惑：分段机制好像被绕开了？ ◼ 编写汇编程序时，我们需要考虑段，比如代 码段、数据段、栈段等等 ◼ 说明汇编程序员需要使用CPU提供的地址转换机 制，以完成各种段的设置 ◼ 在写C、C++程序时，都不需要考虑，谁的功劳？ ◼ 编译器 OR 操作系统

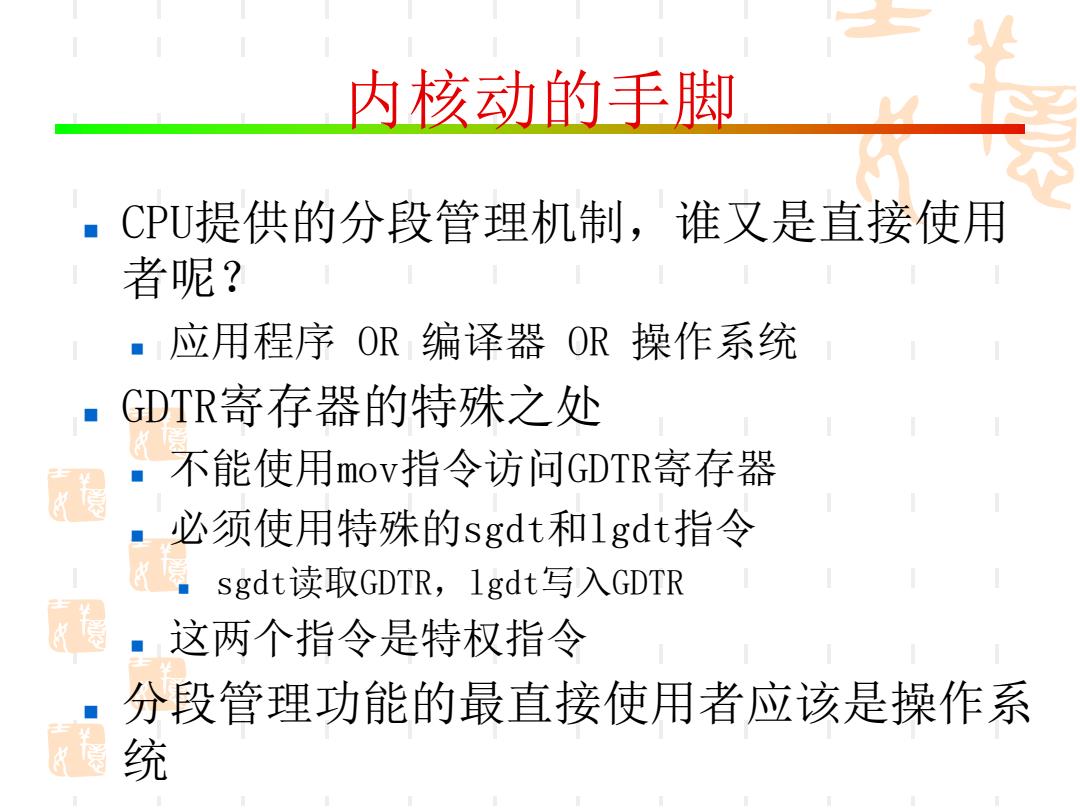

内核动的手脚 CPU提供的分段管理机制，谁又是直接使用 者呢？ .应用程序OR编译器OR操作系统 GDTR寄存器的特殊之处 不能使用mov指令访问GDTR寄存器 必须使用特殊的sgdt和1gdt指令 sgdt读取GDTR,Igdt写入GDTR 这两个指令是特权指令 分段管理功能的最直接使用者应该是操作系 统
内核动的手脚 ◼ CPU提供的分段管理机制，谁又是直接使用 者呢？ ◼ 应用程序 OR 编译器 OR 操作系统 ◼ GDTR寄存器的特殊之处 ◼ 不能使用mov指令访问GDTR寄存器 ◼ 必须使用特殊的sgdt和lgdt指令 ◼ sgdt读取GDTR，lgdt写入GDTR ◼ 这两个指令是特权指令 ◼ 分段管理功能的最直接使用者应该是操作系 统

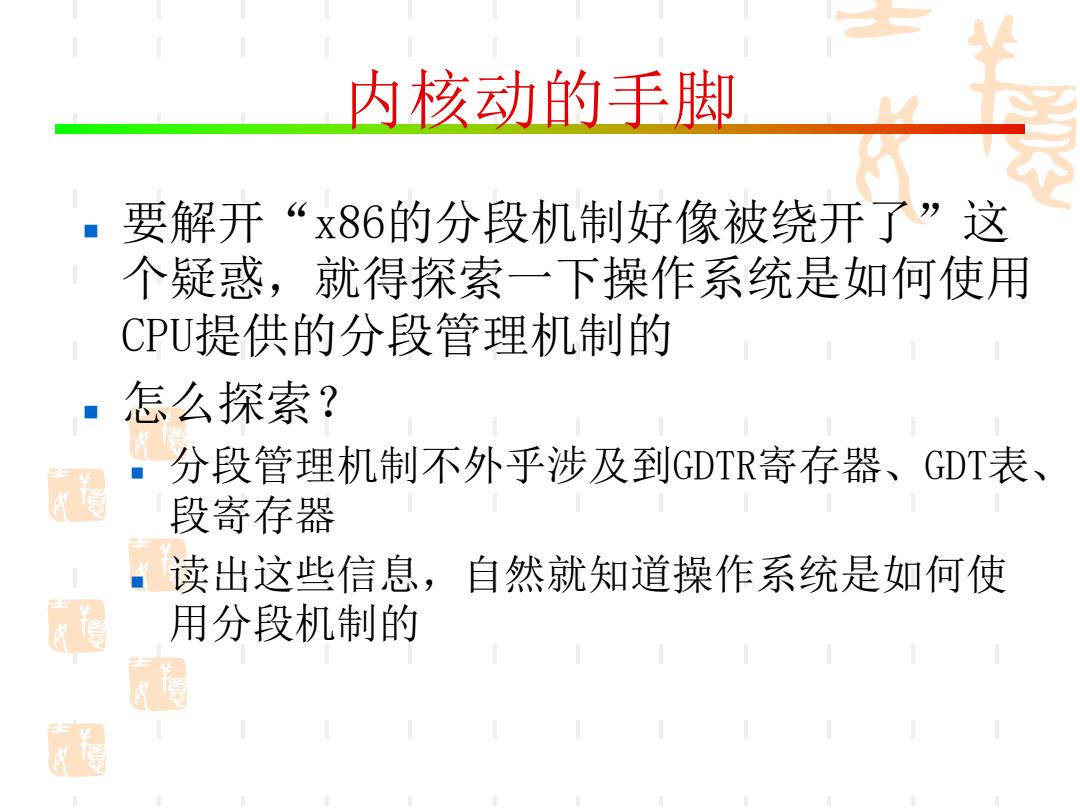

内核动的手脚 要解开“x86的分段机制好像被绕开了”这 个疑惑，就得探索一下操作系统是如何使用 CPU提供的分段管理机制的 怎么探索？ 分段管理机制不外乎涉及到GDTR寄存器、GDT表、 段寄存器 读出这些信息，自然就知道操作系统是如何使 用分段机制的
内核动的手脚 ◼ 要解开“x86的分段机制好像被绕开了”这 个疑惑，就得探索一下操作系统是如何使用 CPU提供的分段管理机制的 ◼ 怎么探索？ ◼ 分段管理机制不外乎涉及到GDTR寄存器、GDT表、 段寄存器 ◼ 读出这些信息，自然就知道操作系统是如何使 用分段机制的

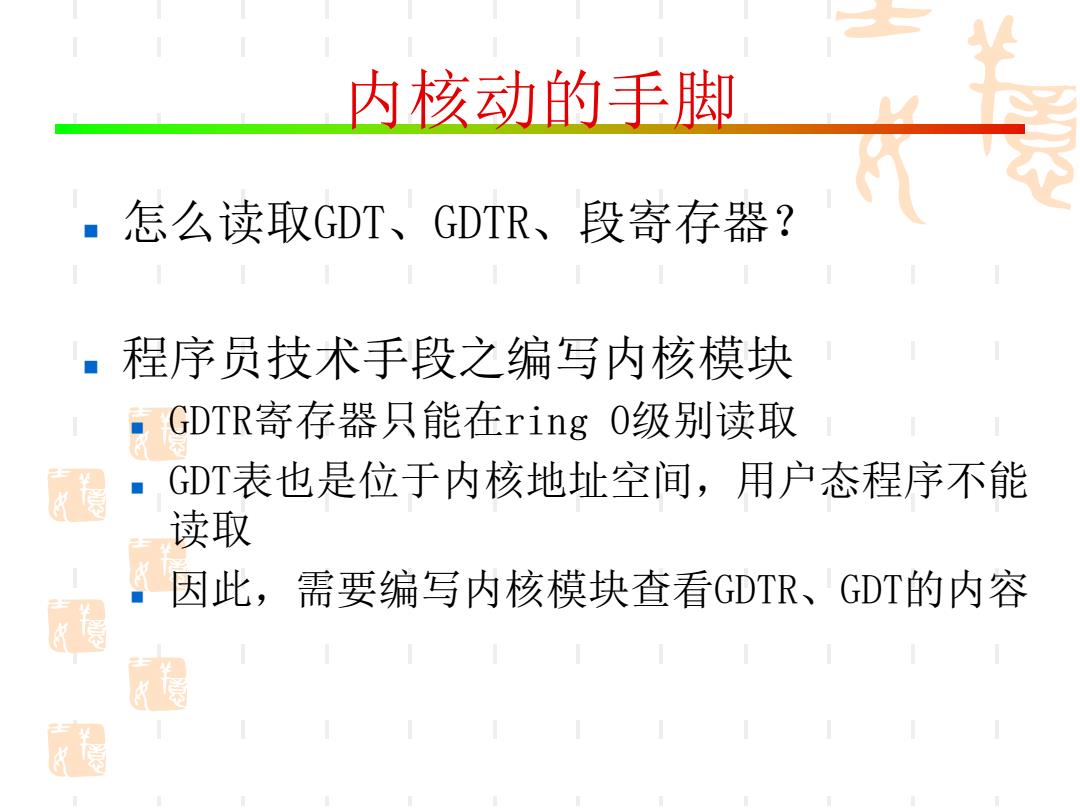

内核动的手脚 怎么读取GDT、GDTR、段寄存器？ 程序员技术手段之编写内核模块 GDTR寄存器只能在ring Os级别读取 GDT表也是位于内核地址空间，用户态程序不能 读取 因此，需要编写内核模块查看GDTR、GDT的内容
内核动的手脚 ◼ 怎么读取GDT、GDTR、段寄存器？ ◼ 程序员技术手段之编写内核模块 ◼ GDTR寄存器只能在ring 0级别读取 ◼ GDT表也是位于内核地址空间，用户态程序不能 读取 ◼ 因此，需要编写内核模块查看GDTR、GDT的内容

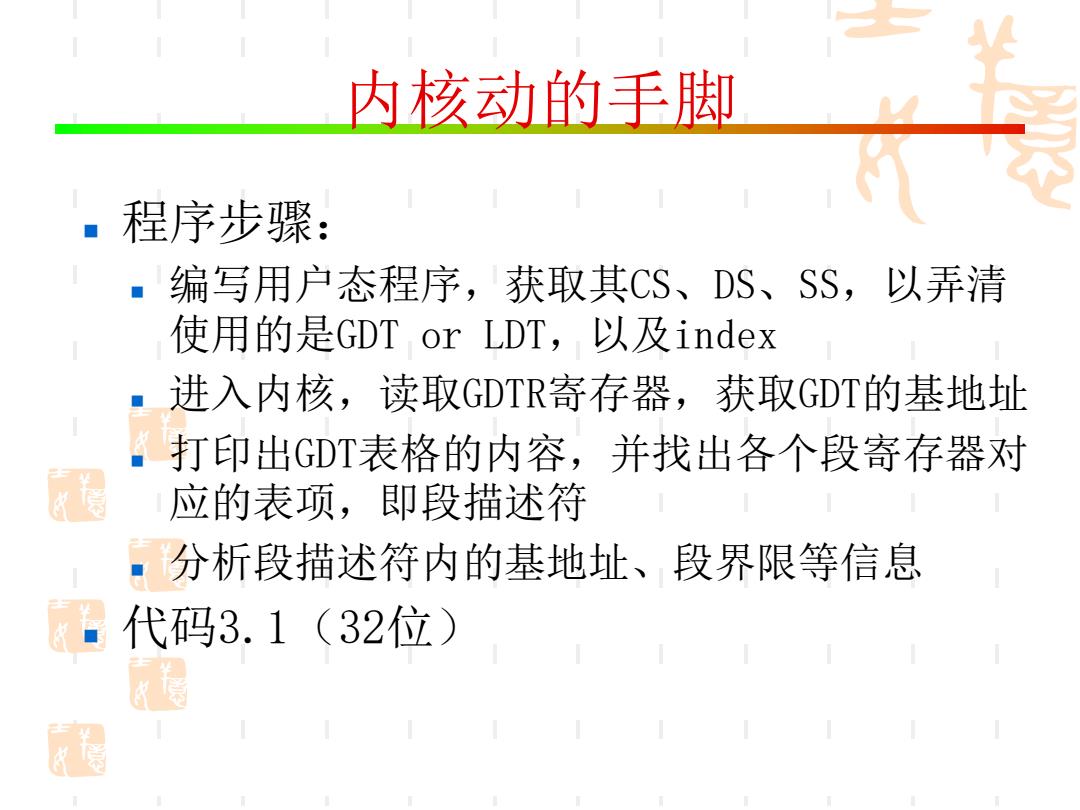

内核动的手脚 程序步骤： 编写用户态程序，获取其CS、DS、SS,以弄清 使用的是GDT or LDT,以及index 进入内核，读取GDTR寄存器，获取GDT的基地址 打印出GDT表格的内容，并找出各个段寄存器对 应的表项，即段描述符 分析段描述符内的基地址、段界限等信息 代码3.1(32位)
内核动的手脚 ◼ 程序步骤： ◼ 编写用户态程序，获取其CS、DS、SS，以弄清 使用的是GDT or LDT，以及index ◼ 进入内核，读取GDTR寄存器，获取GDT的基地址 ◼ 打印出GDT表格的内容，并找出各个段寄存器对 应的表项，即段描述符 ◼ 分析段描述符内的基地址、段界限等信息 ◼ 代码3.1（32位）
