2.2声音的接收装置 爱门大第 XIAMEN UNIVERSITY 制 空腔 振动膜 极板 振动股、 线圆 升压变压器 软铁 图1动圈式传声器 图2普通电容式传声器
2.2 声音的接收装置 图1 动圈式传声器 图2 普通电容式传声器
2.2声音的接收装置 爱门大第 XIAMEN UNIVERSITY 0 动圈式麦克风：精度、灵敏度较低，体积大，其突出特 点是输出阻抗小，所以接较长的电缆也不降低其灵敏度 温度和湿度的变化对其灵敏度也无大的影响，用于语音 广播、扩声系统。 发制电路和电粮G 。电容式麦克风：音质好，灵度较高，但需要电源，适 用于舞台、录音室等。 发射大规 。驻极体麦克风：是电容式的一种，无需外加电源，体积小，使 用最广泛。 。 振膜式：带电体是驻极体振膜本身，话筒拾声的音质效果相对差些 多用在对于音质效果要求不高的场合，如普通电话机、玩具等。 。 背级式：带电体是涂敷在背极板上的驻极体膜层， 与振膜分离设计 手机、语音识别等高端传声录音产品多采用背极式驻极体
2.2 声音的接收装置 ◦ 动圈式麦克风：精度、灵敏度较低，体积大，其突出特 点是输出阻抗小，所以接较长的电缆也不降低其灵敏度， 温度和湿度的变化对其灵敏度也无大的影响，用于语音 广播、扩声系统。 ◦ 电容式麦克风：音质好，灵敏度较高，但需要电源，适 用于舞台、录音室等。 ◦ 驻极体麦克风：是电容式的一种，无需外加电源，体积小，使 用最广泛。 ◦ 振膜式：带电体是驻极体振膜本身，话筒拾声的音质效果相对差些， 多用在对于音质效果要求不高的场合，如普通电话机、玩具等。 ◦ 背级式：带电体是涂敷在背极板上的驻极体膜层，与振膜分离设计， 手机、语音识别等高端传声录音产品多采用背极式驻极体
2.2声音的接收装置 爱门大第 XIAMEN UNIVERSITY 随着现代生产工艺的发展，现在工业上广泛采用一种叫MEMS的麦克 风。MEMS麦克风原理依然属于电容式麦克风，是一个电容器集成在 微硅晶片上，可以采用贴片工艺进行制造。 ·MEMS麦克风的优点是一致性比较好，特别是中高端手机应用中，更 适合远场语音交互用的麦克风阵列。 白Infineon 1M69D130 MEMS麦克风
2.2 声音的接收装置 • 随着现代生产工艺的发展，现在工业上广泛采用一种叫MEMS的麦克 风。MEMS麦克风原理依然属于电容式麦克风，是一个电容器集成在 微硅晶片上，可以采用贴片工艺进行制造。 • MEMS麦克风的优点是一致性比较好，特别是中高端手机应用中，更 适合远场语音交互用的麦克风阵列。 MEMS麦克风

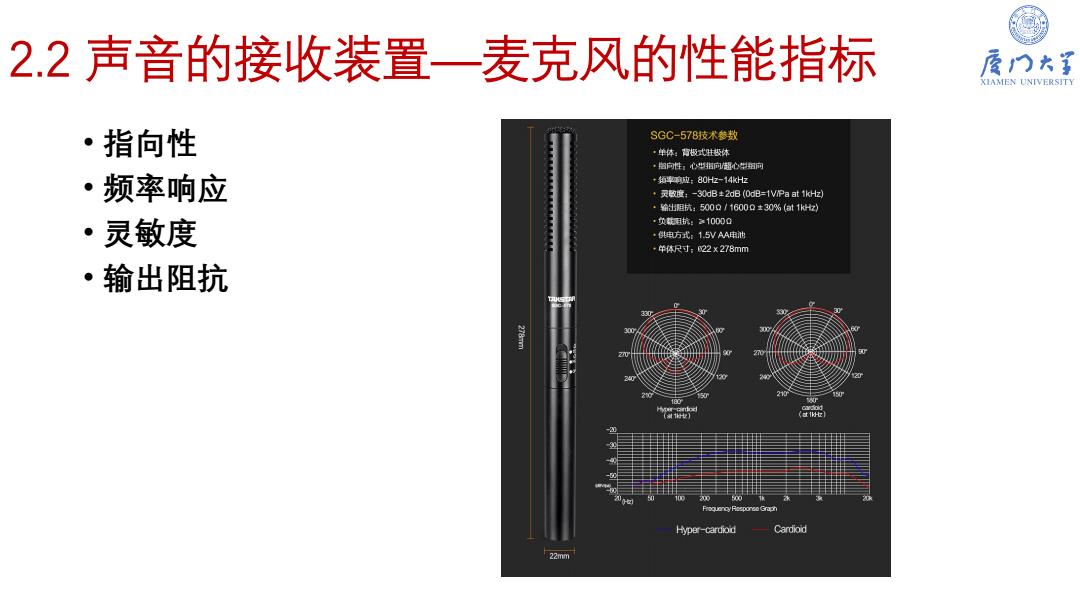

2.2声音的接收装置一麦克风的性能指标 爱门大第 XIAMEN UNIVERSITY ·指向性 SG0-578技术参数 ·单体：背极式驻级体 ·招向性：心平指向超心平细向 ·频率响应 +0率响应：80Hz-14kH也 灵段度：-30dB±2dB(0aB=1 ViPa at1kHz ·输出粗抗：5000/1600Q±30%(at1k女) ·灵敏度 ·负航用抗：10000 ,头由方式：1.5VAA电的 +年体尺寸：022×27Bmm ·输出阻抗 Hyper-cardioid Cardioid 22mm
2.2 声音的接收装置—麦克风的性能指标 • 指向性 • 频率响应 • 灵敏度 • 输出阻抗

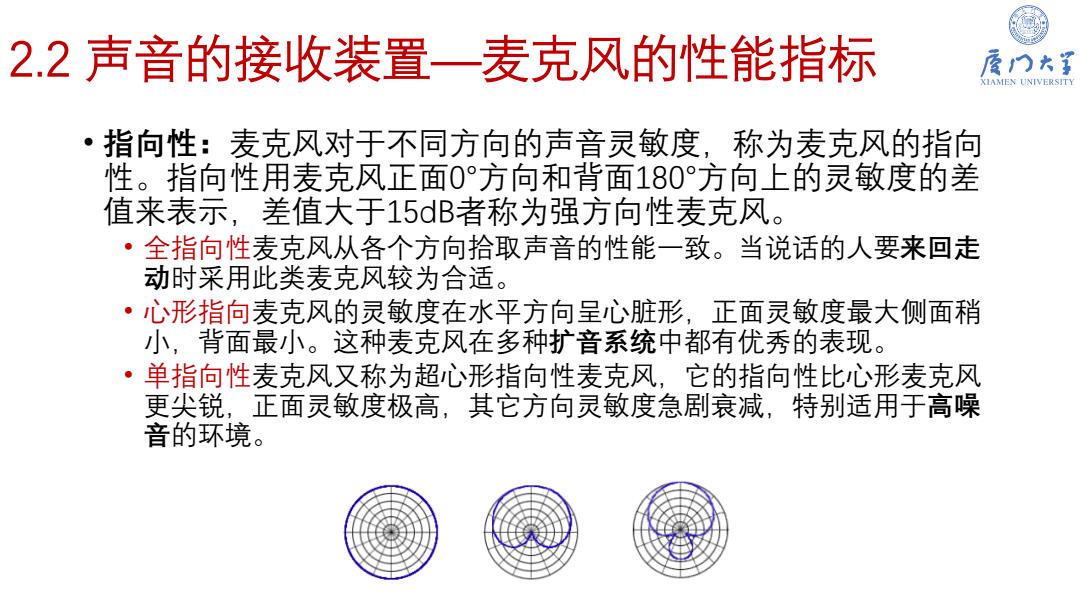

2.2声音的接收装置一麦克风的性能指标 爱门大第 XIAMEN UNIVERSITY ·指向性：麦克风对于不同方向的声音灵敏度，称为麦克风的指向 性。指向性用麦克风正面0°方向和背面180°方向上的灵敏度的差 值来表示，差值大于15dB者称为强方向性麦克风。 ·全指向性麦克风从各个方向拾取声音的性能一致。当说话的人要来回走 动时采用此类麦克风较为合适。 ·心形指向麦克风的灵敏度在水平方向呈心脏形，正面灵敏度最大侧面稍 小，背面最小。这种麦克风在多种扩音系统中都有优秀的表现。 ·单指向性麦克风又称为超心形指向性麦克风，它的指向性比心形麦克风 更尖锐，正面灵敏度极高，其它方向灵敏度急剧衰减，特别适用于高噪 音的环境
2.2 声音的接收装置—麦克风的性能指标 • 指向性：麦克风对于不同方向的声音灵敏度，称为麦克风的指向 性。指向性用麦克风正面0°方向和背面180°方向上的灵敏度的差 值来表示，差值大于15dB者称为强方向性麦克风。 • 全指向性麦克风从各个方向拾取声音的性能一致。当说话的人要来回走 动时采用此类麦克风较为合适。 • 心形指向麦克风的灵敏度在水平方向呈心脏形，正面灵敏度最大侧面稍 小，背面最小。这种麦克风在多种扩音系统中都有优秀的表现。 • 单指向性麦克风又称为超心形指向性麦克风，它的指向性比心形麦克风 更尖锐，正面灵敏度极高，其它方向灵敏度急剧衰减，特别适用于高噪 音的环境
