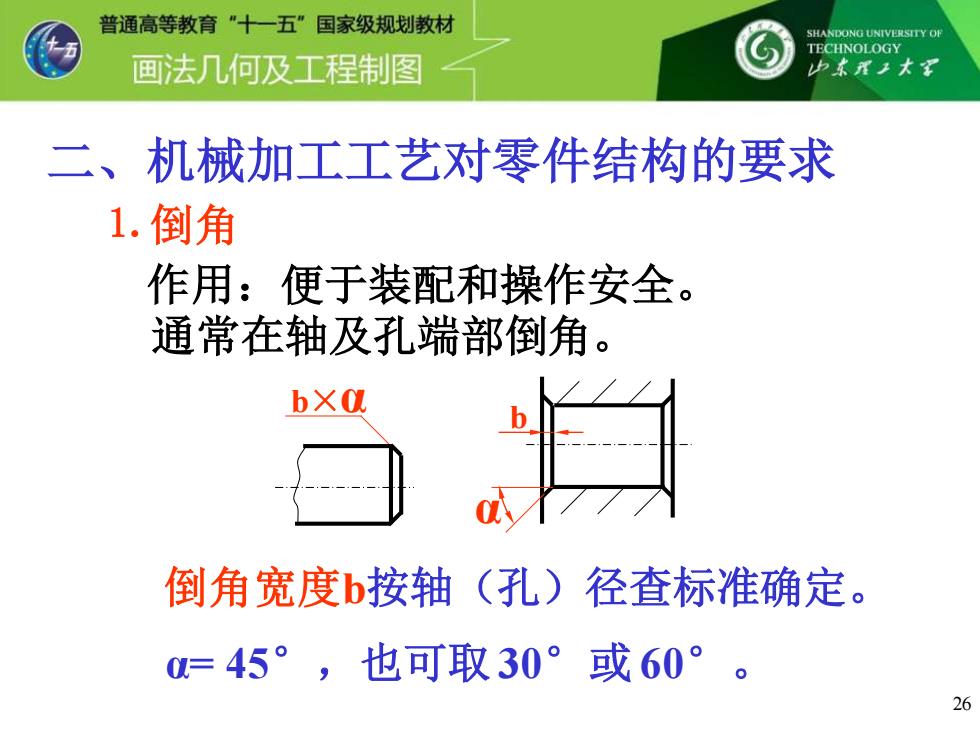

普通高等教育”十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 力东大 二、机械加工工艺对零件结构的要求 1.倒角 作用：便于装配和操作安全。 通常在轴及孔端部倒角。 bX0 倒角宽度b按轴（孔）径查标准确定。 0=45°，也可取30°或60°。 26
26 ⒈ 倒角 通常在轴及孔端部倒角。 作用：便于装配和操作安全。 二、机械加工工艺对零件结构的要求 b×α b α 倒角宽度b按轴（孔）径查标准确定。 α= 45°，也可取30°或 60°
普通高等教育”十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本开工大军 2.退刀槽和砂轮越程槽 作用：便于退刀和零件轴向定位。 退刀槽 砂轮越程槽 砂轮 图中Φ：槽的直径；b:槽宽
⒉ 退刀槽和砂轮越程槽 作用：便于退刀和零件轴向定位。 图中 Φ：槽的直径；b：槽宽 退刀槽 砂轮越程槽 b b b 砂轮

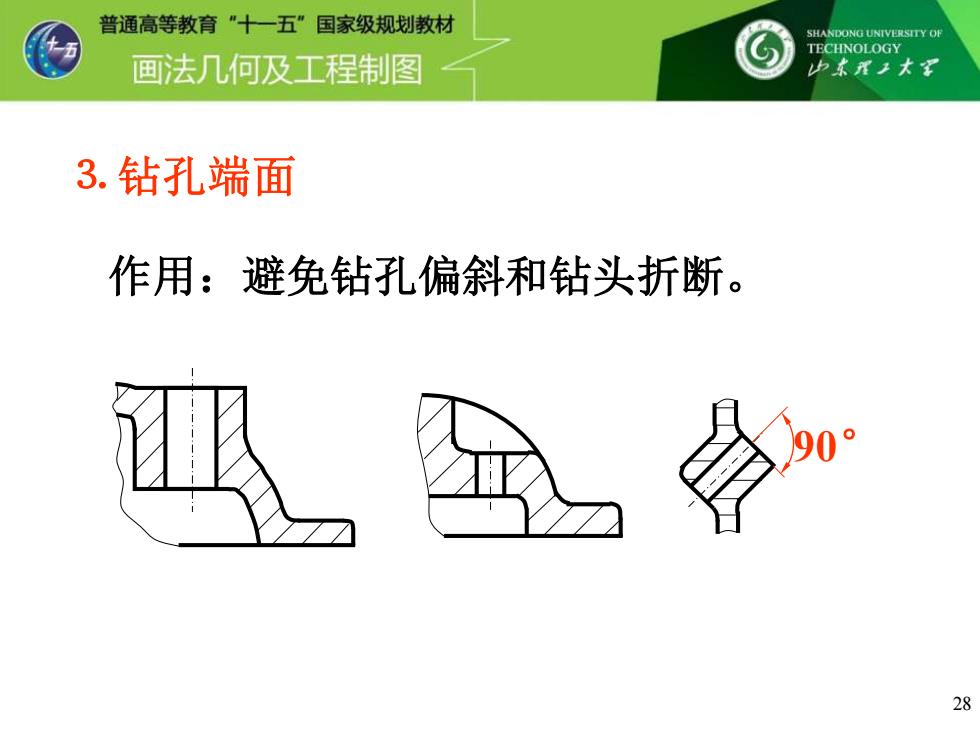

普通高等教育”十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本X工大军 3.钻孔端面 作用：避免钻孔偏斜和钻头折断。 28
28 90° ⒊ 钻孔端面 作用：避免钻孔偏斜和钻头折断

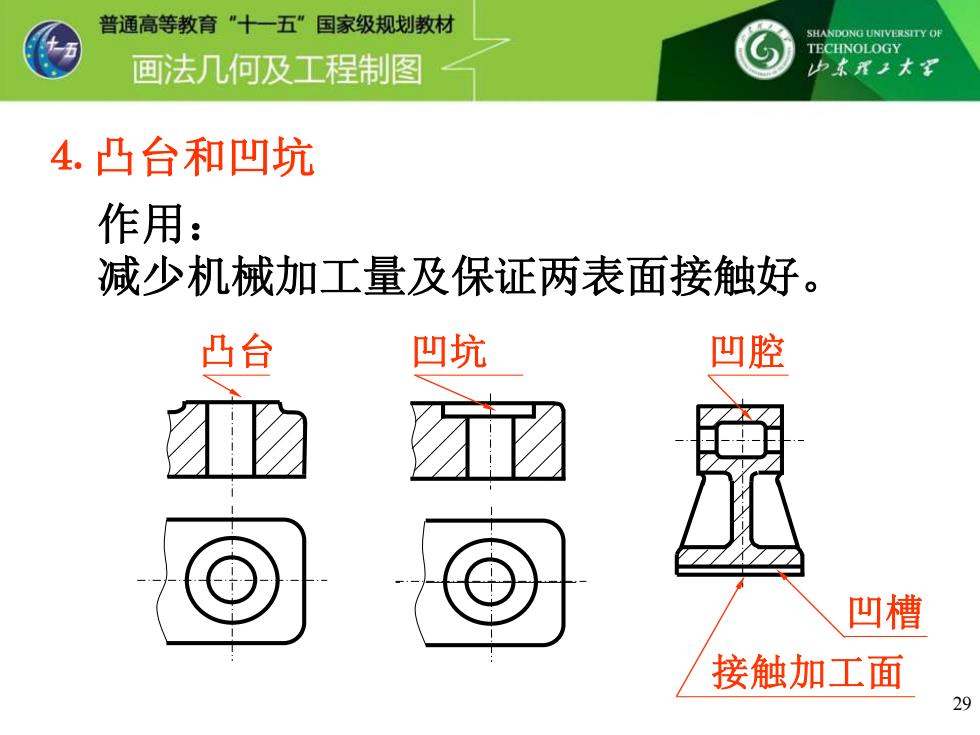

普通高等教育”十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本开工大军 4.凸台和凹坑 作用： 减少机械加工量及保证两表面接触好。 凸台 凹坑 凹腔 凹槽 接触加工面 29
29 凸台 凹坑 凹腔 凹槽 接触加工面 ⒋ 凸台和凹坑 作用： 减少机械加工量及保证两表面接触好

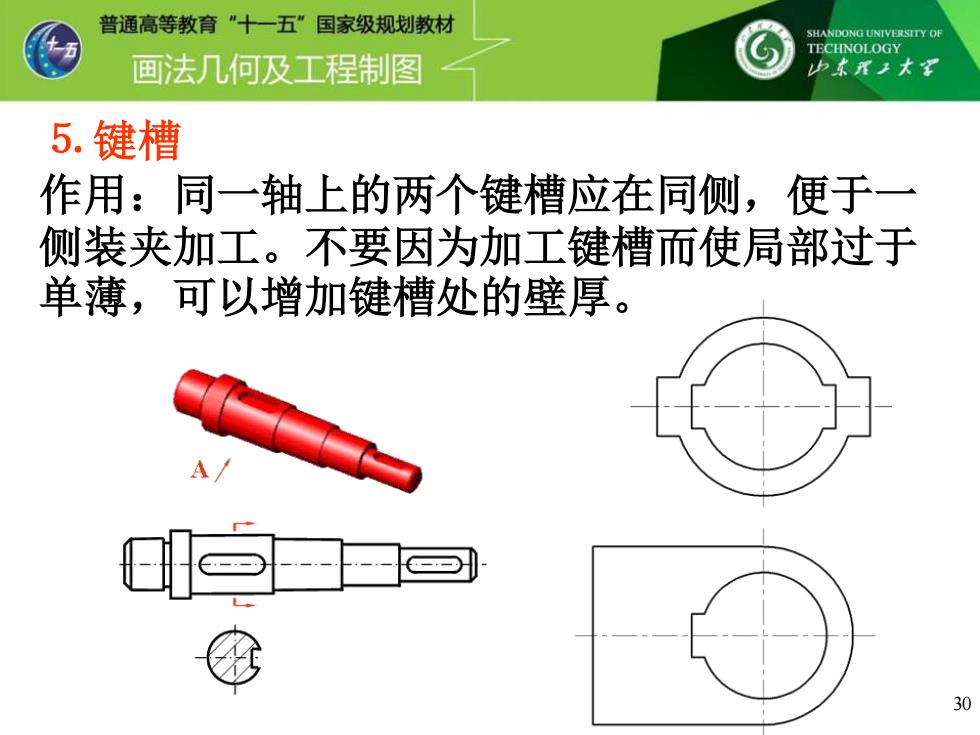

普通高等教育”十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本X工大到 5.键槽 作用：同一轴上的两个键槽应在同侧，便于一 侧装夹加工。不要因为加工键槽而使局部过于 单薄，可以增加键槽处的壁厚。 30
30 ⒌ 键槽 作用：同一轴上的两个键槽应在同侧，便于一 侧装夹加工。不要因为加工键槽而使局部过于 单薄，可以增加键槽处的壁厚
