普通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 5本开王大军 8.1.5零件图的内容 表达单个零件的图样称 8这08C口08这这0g信08g口远g这这g008加远8这 为零件图。 一、 零件图的作用： 加工制造、检验、测量零件。 二、零件图的内容： 1.一组视图 表达零件的结构形状。 2.完整的尺寸 确定各部分的大小和位置。 3.必要的技术要求 加工、检验达到的技术指标。 4.标题栏 米拉圆A能为闷 零件名称、数量、材料 承厘 及必要签署
8.1.5 零件图的内容 21 一、零件图的作用: 二、零件图的内容 : ⒈ 一组视图 ⒉ 完整的尺寸 ⒊ 必要的技术要求 ⒋ 标题栏 表达零件的结构形状。 确定各部分的大小和位置。 加工、检验达到的技术指标。 零件名称、数量、材料 及必要签署。 加工制造、检验、测量零件。 表达单个零件的图样称 为零件图
普通高等教育”十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 力大 8.2零件的构型设计与表达方案的选择 8.2.1零件构型设计 零件的构型设计：对一个零件的几何形状、尺寸大小、 工艺结构、材料的选择等进行分析和造型的过程。 零件的构型设计过程： (1)了解零件的功能及其与相邻零件的关系，想象该零件 是由什么几何形体构成。 (2)分析其形体的构成原因及其合理性，有无更好方案。 (③)分析中要考虑尺寸、工艺结构、材料等最终确定构型
8.2 零件的构型设计与表达方案的选择 22 零件的构型设计：对一个零件的几何形状、尺寸大小、 工艺结构、材料的选择等进行分析和造型的过程。 8.2.1 零件构型设计 零件的构型设计过程： ⑴ 了解零件的功能及其与相邻零件的关系，想象该零件 是由什么几何形体构成。 ⑵ 分析其形体的构成原因及其合理性，有无更好方案。 ⑶ 分析中要考虑尺寸、工艺结构、材料等最终确定构型

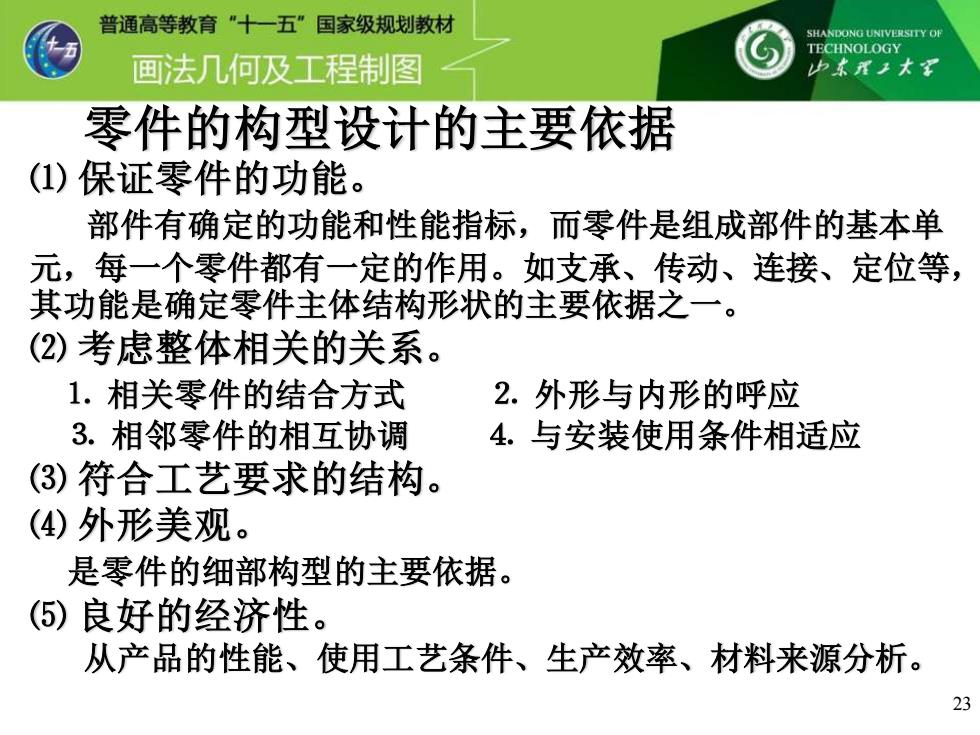

普通高等教育”十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 p本开王大军 零件的构型设计的主要依据 (1)保证零件的功能。 部件有确定的功能和性能指标，而零件是组成部件的基本单 元，每一个零件都有一定的作用。如支承、传动、连接、定位等， 其功能是确定零件主体结构形状的主要依据之一。 (2)考虑整体相关的关系。 1.相关零件的结合方式 2.外形与内形的呼应 3.相邻零件的相互协调 4.与安装使用条件相适应 (3)符合工艺要求的结构。 (4④)外形美观。 是零件的细部构型的主要依据。 (⑤)良好的经济性。 从产品的性能、使用工艺条件、生产效率、材料来源分析。 23
零件的构型设计的主要依据 23 ⑴ 保证零件的功能。 部件有确定的功能和性能指标，而零件是组成部件的基本单 元，每一个零件都有一定的作用。如支承、传动、连接、定位等， 其功能是确定零件主体结构形状的主要依据之一。 ⑵ 考虑整体相关的关系。 ⒈ 相关零件的结合方式 ⒉ 外形与内形的呼应 ⒊ 相邻零件的相互协调 ⒋ 与安装使用条件相适应 ⑶ 符合工艺要求的结构。 ⑷ 外形美观。 是零件的细部构型的主要依据。 ⑸ 良好的经济性。 从产品的性能、使用工艺条件、生产效率、材料来源分析

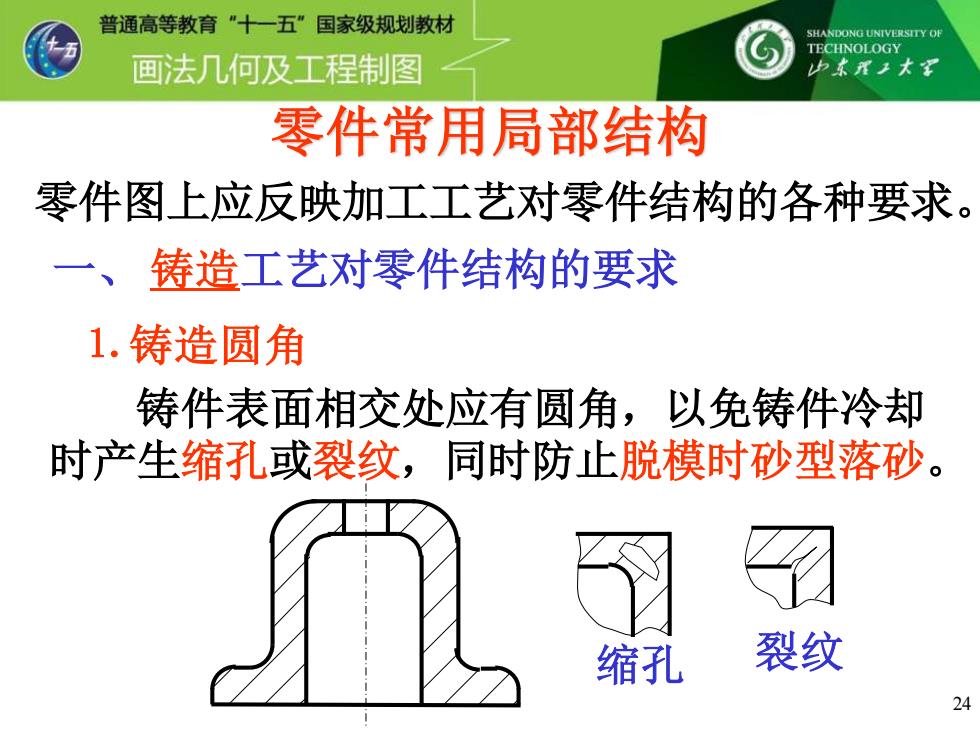

普通高等教育”十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 零件常用局部结构 零件图上应反映加工工艺对零件结构的各种要求。 铸造工艺对零件结构的要求 1.铸造圆角 铸件表面相交处应有圆角，以免铸件冷却 时产生缩孔或裂纹，同时防止脱模时砂型落砂。 缩孔 裂纹 24
零件常用局部结构 24 一、 铸造工艺对零件结构的要求 ⒈ 铸造圆角 铸件表面相交处应有圆角，以免铸件冷却 时产生缩孔或裂纹，同时防止脱模时砂型落砂。 零件图上应反映加工工艺对零件结构的各种要求。 缩孔 裂纹
普通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 p本开王大军 2.拔模斜度 俦件在内外壁沿起模方向 拔模斜度 应有斜度，称为拔模斜度。当 斜度较大时，应在图中表示出 来，否则不予表示。 3.壁厚均匀 缩孔 壁厚不均匀 壁厚均匀 壁厚逐渐过渡 25
25 ⒉ 拔模斜度 铸件在内外壁沿起模方向 应有斜度, 称为拔模斜度。当 斜度较大时，应在图中表示出 来，否则不予表示。 拔模斜度 ⒊ 壁厚均匀 缩孔 壁厚不均匀 壁厚均匀 壁厚逐渐过渡
