试卷代号：2372 座位号■■ 国家开放大学（中央广播电视大学）2014年秋季学期“开放专科”期末考试 汽车机械基础(A)试题 2015年1月 题 号 二 三 四 五 六 总 分 分 数 得分 评卷人 一、选择题（在每小题给出的选项中，只有一项是正确的，将该项前面 的字母填在题中的括号中，每小题1分，共10分) 1.公差与配合中，当孔的实际尺寸大于轴的实际尺寸时，属于()配合。 A.间隙 B.过盈 C.过渡 2.旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用( )。 A.N代替 B.S代替 C.L代替 3.一般用于受力不大且不常拆卸的场合的连接方法是( )。 A.螺栓连接 B.双头螺柱连接 C.螺钉连接 4.规定小带轮上的包角α的许用值是( )。 A.a≥120° B.a≤120 C.a=120° 5.凸轮机构中的压力角α过大时，会使从动件卡死。规定在推程中，压力角α的许用值是 )。 A.a≤80° B.a≤30° C.a>30° 6.能保持瞬问传动比恒定的传动是( )。 A.链传动 B.齿轮传动 C.带传动 1239
试卷代号 :2372 座位号 国家开放大学(中央广播电视大学 )2014 年秋季学期"开放专科"期末考试 汽车机械基础 (A) 试题 2015 E 一、选择题{在每小题给出的选项中，只有一项是正确的，将该项前面 的字母填在题中的括号中，每小题 分，共 10 分} 1.公差与配合中，当孔的实际尺寸大于轴的实际尺寸时，属于( )配合。 A. 间隙 B. 过盈 c.过渡 2. 旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用( )。 A.N 代替 B.S 代替 C. 代替 3. 一般用于受力不大且不常拆卸的场合的连接方法是( )。 A. 螺栓连接 B. 双头螺柱连接 C. 螺钉连接 4. 规定小带轮上的包角 的许用值是)。 A.α二三 120 B.α~1200 c. =120 5. 凸轮机构中的压力角 过大时，会使从动件卡死。规定在推程中，压力角 的许用值是 A.α~80 C.α>30 B.α ~30 6. 能保持瞬问传动比恒定的传动是( )。 A. 链传动 B. 齿轮传动 C. 带传动 1239

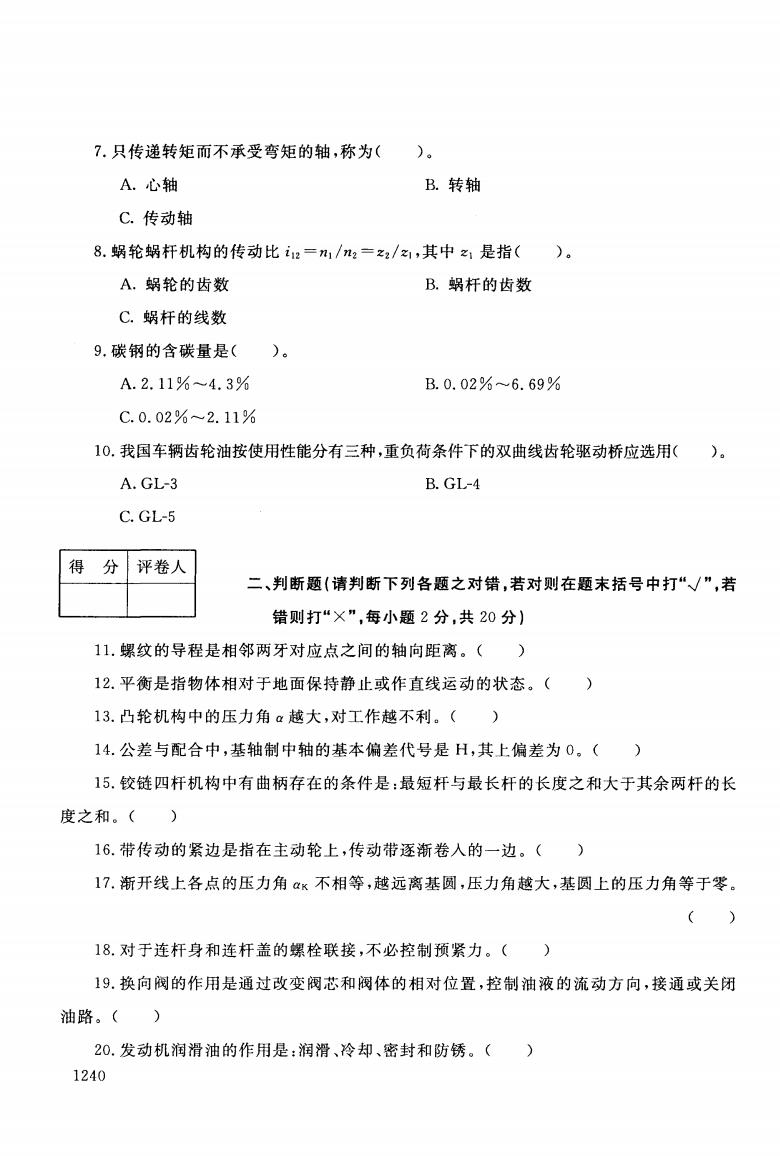

7.只传递转矩而不承受弯矩的轴，称为()。 A.心轴 B.转轴 C.传动轴 8.蜗轮蜗杆机构的传动比i12=n1/2=z2/x1,其中21是指( )。 A.蜗轮的齿数 B.蜗杆的齿数 C.蜗杆的线数 9.碳钢的含碳量是()。 A.2.11%~4.3% B.0.02%-6.69% C.0.02%~2.11% 10.我国车辆齿轮油按使用性能分有三种，重负荷条件下的双曲线齿轮驱动桥应选用( ）。 A.GL-3 B.GL-4 C.GL-5 得 分 评卷人 二、判断题（请判断下列各题之对错，若对则在题未括号中打“/”，若 错则打“×”，每小题2分，共20分) 11.螺纹的导程是相邻两牙对应点之间的轴向距离。() 12.平衡是指物体相对于地面保持静止或作直线运动的状态。（) 13.凸轮机构中的压力角α越大，对工作越不利。() 14.公差与配合中，基轴制中轴的基本偏差代号是H,其上偏差为0。() 15.铰链四杆机构中有曲柄存在的条件是：最短杆与最长杆的长度之和大于其余两杆的长 度之和。() 16.带传动的紧边是指在主动轮上，传动带逐渐卷人的一边。() 17.渐开线上各点的压力角《K不相等，越远离基圆，压力角越大，基圆上的压力角等于零。 () 18.对于连杆身和连杆盖的螺栓联接，不必控制预紧力。() 19.换向阀的作用是通过改变阀芯和阀体的相对位置，控制油液的流动方向，接通或关闭 油路。() 20.发动机润滑油的作用是：润滑、冷却、密封和防锈。() 1240
7. 只传递转矩而不承受弯矩的轴，称为( A.心轴 c.传动轴 B. 转轴 8. 蜗轮蜗杆机构的传动比 l2 =nl/n2 =Z2/Z) 其中 Zl 是指( )。 A. 蜗轮的齿数 c.蜗杆的线数 9. 碳钢的含碳量是( )。 B.蜗杆的齿数 A. 2.11%~4. 3% B. O. 02%~6. 69% c. O. 02%~2. 11% 10. 我国车辆齿轮油按使用性能分有三种，重负荷条件下的双曲线齿轮驱动桥应选用( )。 A. GL-3 C. GL-5 B. GL-4 二、判断题(请判断下列各题之对错，若对则在题末括号中打"~"，若 错则打"X" ，每小题 分，共 20 分} 1.螺纹的导程是相邻两牙对应点之间的轴向距离。( ) 12. 平衡是指物体相对于地面保持静止或作直线运动的状态。( ) 13. 凸轮机构中的压力角 越大，对工作越不利。) 14. 公差与配合中，基轴制中轴的基本偏差代号是 ，其上偏差为 ( ) 15. 伎链四杆机构中有曲柄存在的条件是:最短杆与最长杆的长度之和大于其余两杆的长 度之和。( ) 16. 带传动的紧边是指在主动轮上，传动带逐渐卷入的一边。( 17. 渐开线上各点的压力角的不相等，越远离基圆，压力角越大，基圆上的压力角等于零。 ( ) 18. 对于连杆身和连杆盖的螺栓联接，不必控制预紧力。( ) 19. 换向阀的作用是通过改变阅芯和阀体的相对位置，控制油破的流动方向，接通或关闭 油路。( ) 20. 发动机润滑油的作用是:润滑、冷却、密封和防锈。( ) 1240
得 分 评卷人 三、填空题（将答案填在题中横线上，每空2分，共20分） 21.在半剖视图中，剖视图部分与视图部分的分界线为 22.基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为 23.尺寸Φ80f7的f是 代号。 24.在凸轮机构中从动件远离凸轮转动中心时的动程称为 25.力对物体作用效果决定于三个要素： 26.曲柄摇杆机构只有当」 为主动件时，机构才会出现死点位置。 27.带传动是依靠传动带与带轮之间的 来传递运动的。 28.滚动轴承代号：32210其内径是 29,调速阀是由一个定压减压阀和一个 串联组合而成的组合阀。 30.对车用汽油的使用性能的评定指标分别是汽油的蒸发性、 、安定性、防腐 性、清洁性。 得 分 评卷人 四、简答题（共30分） 31.什么是模数？模数的大小对齿轮有何影响？ 32.凸轮机构的压力角是如何定义的？压力角的大小对传动有何影响？规定的许用值是 多少？ 33.看液压系统图，完成下列题目。 (1)写出有编号的液压元件的名称。 (2)简述液压元件5所起的作用。 1241
|得分|评卷人| | 三、填空题{将答案填在题中横线上，每空 分，共 20 分} 1.在半剖视图中，剖视图部分与视图部分的分界线为 22. 基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为一一一←一 23. 尺寸 80f7 代号。 24. 在凸轮机构中从动件远离凸轮转动中心时的动程称为一-一一- 25. 力对物体作用效果决定于三个要素 26. 曲柄摇杆机构只有当一一一一一为主动件时，机构才会出现死点位置。 27. 带传动是依靠传动带与带轮之间的 来传递运动的。 28. 滚动轴承代号 :32210 其内径是 29. 调速间是由一个定压减压阀和一个 串联组合而成的组合阀。 30. 对车用汽油的使用性能的评定指标分别是汽油的蒸发性、 、安定性、防腐 性、清洁性。 |得分|评卷人| | 四、简答题(共 30 分) 1.什么是模数?模数的大小对齿轮有何影响? 32. 凸轮机构的压力角是如何定义的?压力角的大小对传动有何影响?规定的许用值是 多少? 33. 看液压系统图，完成下列题目。 (1)写出有编号的液压元件的名称。 (2) 简述液压元件 所起的作用。 τp ~寸二一 1241
得 分 评卷人 五、计算题（共10分） 34.如图，已知Z1=16,Z2=32,Z3=20,Z4=40,Z3=4,Z。=40,若n1=800r/mm,求蜗轮 转速及各轮的转向。 得分 评卷人 六、作图题（共10分） 35.看懂三视图，补画视图中的缺线： (1) 1242
五、计算题{共 10 分) |得分|评卷人| | 34. 如图，已知 Z1 = 16 ,Z2 = 32 ,Z3 =20 , Z4 =40 , Z5 =4 , Z6 =40 n1 =800r/mm ，求蜗轮 转速及各轮的转向。 1 六、作图题{共 10 分} 35. 看懂三视图，补画视图中的缺线: (1) lil--lEIT , 1242
(2) E 36.补画剖视图中的缺线： 1243
(2) 36. 补画剖视图中的缺线: 1243
