3.结构详图 模板、支撑、预埋件详图以及构件标准图等。 基础详图，主要表示基础的具体做法。条形基础一般取平面 处的剖面来说明，独立基础则给一个基础大样图。 梁、板、柱等构件详图（包括预制构件、现浇结构构件等)； 楼梯结构详图； 屋架结构详图（包括钢屋架、木屋架、钢筋混凝土屋架)； 其他结构构件详图（如支撑等)；
3.结构详图 模板、支撑、预埋件详图以及构件标准图等。 基础详图，主要表示基础的具体做法。条形基础一般取平面 处的剖面来说明，独立基础则给一个基础大样图。 梁、板、柱等构件详图（包括预制构件、现浇结构构件等）； 楼梯结构详图； 屋架结构详图（包括钢屋架、木屋架、钢筋混凝土屋架）； 其他结构构件详图（如支撑等）；
如何读结构施工图？读图的方法是？ 一：先看结构总说明，初步了解这个工程的概况。 二：接下来，看基础图，及基础说明。 三：然后是底层柱施工图，及一层梁板施工图 注意：在图纸中往往通过索引，将详图绘制 到其他图纸当中，这时要将相关的几张图联系 起来一起读。 四：上部各层的梁，板，柱施工图
一：先看结构总说明，初步了解这个工程的概况。 二：接下来，看基础图，及基础说明。 三：然后是底层柱施工图，及一层梁板施工图 注意：在图纸中往往通过索引，将详图绘制 到其他图纸当中，这时要将相关的几张图联系 起来一起读。 四：上部各层的梁，板，柱施工图。 如何读结构施工图？读图的方法是？

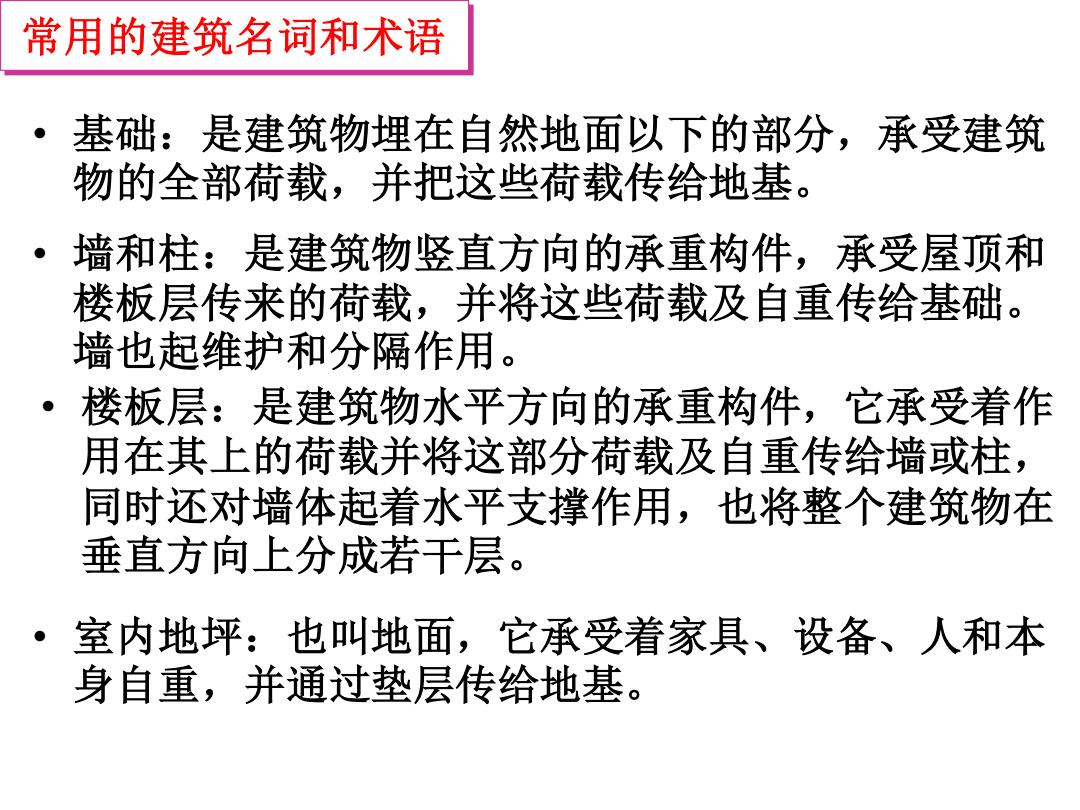

常用的建筑名词和术语 基础：是建筑物埋在自然地面以下的部分，承受建筑 物的全部荷载，并把这些荷载传给地基。 ·墙和柱：是建筑物竖直方向的承重构件，承受屋顶和 楼板层传来的荷载，并将这些荷载及自重传给基础。 墙也起维护和分隔作用。 。 楼板层：是建筑物水平方向的承重构件，它承受着作 用在其上的荷载并将这部分荷载及自重传给墙或柱， 同时还对墙体起着水平支撑作用，也将整个建筑物在 垂直方向上分成若干层。 ·室内地坪：也叫地面，它承受着家具、设备、人和本 身自重，并通过垫层传给地基
常用的建筑名词和术语 • 基础：是建筑物埋在自然地面以下的部分，承受建筑 物的全部荷载，并把这些荷载传给地基。 • 墙和柱：是建筑物竖直方向的承重构件，承受屋顶和 楼板层传来的荷载，并将这些荷载及自重传给基础。 墙也起维护和分隔作用。 • 楼板层：是建筑物水平方向的承重构件，它承受着作 用在其上的荷载并将这部分荷载及自重传给墙或柱， 同时还对墙体起着水平支撑作用，也将整个建筑物在 垂直方向上分成若干层。 • 室内地坪：也叫地面，它承受着家具、设备、人和本 身自重，并通过垫层传给地基
常用构件代号 名称 代号 名称 代号 名称 代号 板 B 梁 L 托架 刊 屋面板 WB 屋面梁 WL 框架 KJ 空心板 KB 吊车梁 DL 支架 ZJ 槽形板 CB 圈梁 QL 柱 Z 折板 ZB 过梁 GL 基础 密肋板 MB 连系梁 LL 桩 ZH 楼梯板 TB 基础梁 J儿 梯 T 墙板 QB 楼梯梁 TL 雨 蓬 YP 天沟板 TGB 檩条 LT 阳台 YT 檐口板 YB 屋 架 WJ 预埋件 M
常用构件代号 名 称 代号 名 称 代号 名 称 代号 板 屋面板 空心板 槽形板 折 板 天沟板 密肋板 墙 板 楼梯板 檐口板 B WB KB CB ZB MB TB QB TGB YB 梁 屋面梁 吊车梁 圈 梁 过 梁 连系梁 基础梁 楼梯梁 檩 条 屋 架 L WL DL QL GL LL JL TL LT WJ 托 架 框 架 支 架 柱 梯 雨 蓬 阳 台 预埋件 TJ KJ ZJ Z 基 础 桩 J ZH T YP YT M 构 件 代 号

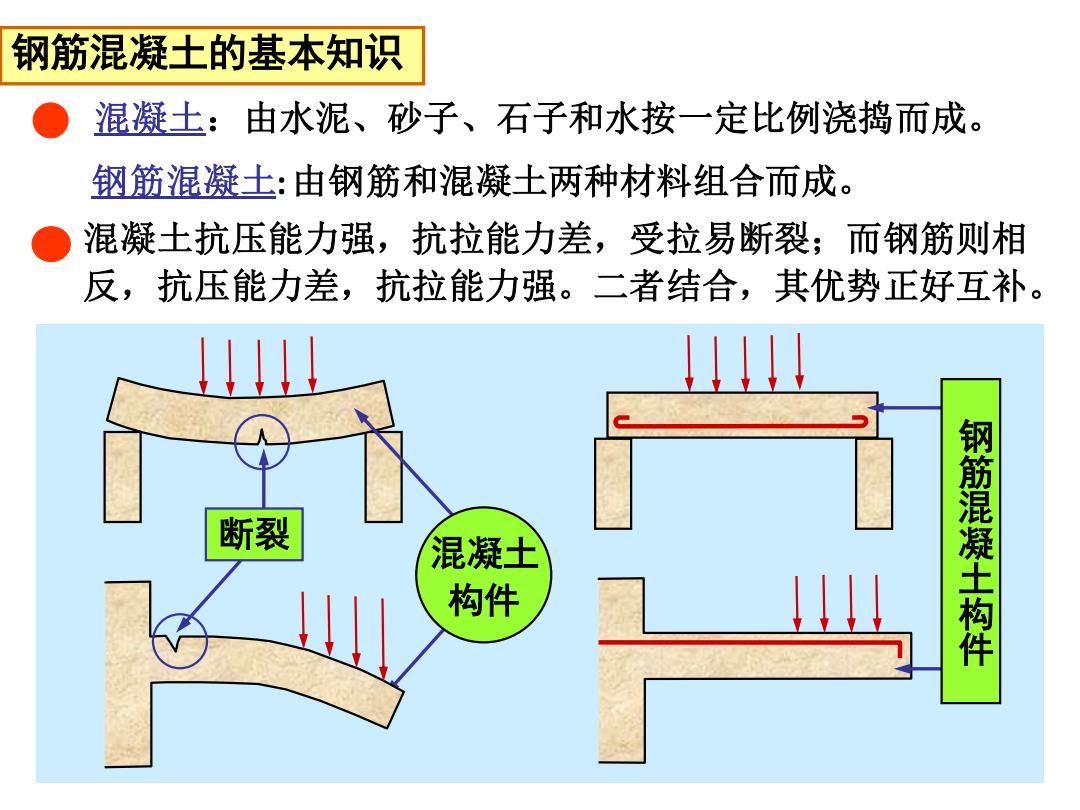

钢筋混凝土的基本知识 混凝土：由水泥、砂子、石子和水按一定比例浇捣而成。 钢筋混凝土：由钢筋和混凝土两种材料组合而成。 混凝土抗压能力强，抗拉能力差，受拉易断裂；而钢筋则相 反，抗压能力差，抗拉能力强。二者结合，其优势正好互补。 断裂 混凝土 构件 钢筋混凝土构件
钢筋混凝土的基本知识 混凝土：由水泥、砂子、石子和水按一定比例浇捣而成。 混凝土抗压能力强，抗拉能力差，受拉易断裂；而钢筋则相 反，抗压能力差，抗拉能力强。二者结合，其优势正好互补。 混凝土 构件 钢 筋 混 凝 土 构 件 断裂 钢筋混凝土: 由钢筋和混凝土两种材料组合而成
