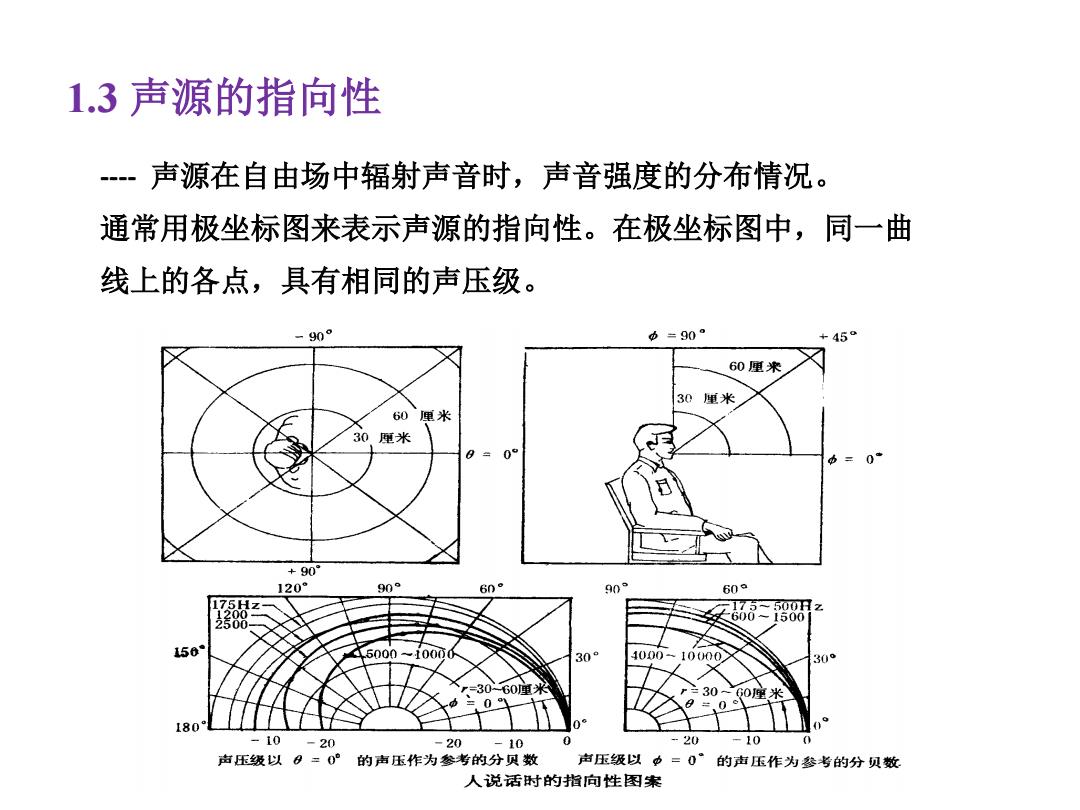

1.3声源的指向性 -声源在自由场中辐射声音时，声音强度的分布情况。 通常用极坐标图来表示声源的指向性。在极坐标图中，同一曲 线上的各点，具有相同的声压级。 -90° 中=90。 +45° 60厘米 30厘米 60 厘米 30厘米 0=0° 中=0 +90 120° 909 60° 90° 60 175 500Hz 600-1500 156° 5000-10000 30° 4000一10000 30° =30-G0厘米 =30~G0厘米 =0 =0 180 0 10 -20 20 -10 -20 -10 声压级以日=0° 的声压作为参考的分贝数 声压级以中=0°的声压作为参考的分贝数 人说话时的指向性图案
1.3 声源的指向性 ---- 声源在自由场中辐射声音时，声音强度的分布情况。 通常用极坐标图来表示声源的指向性。在极坐标图中，同一曲 线上的各点，具有相同的声压级

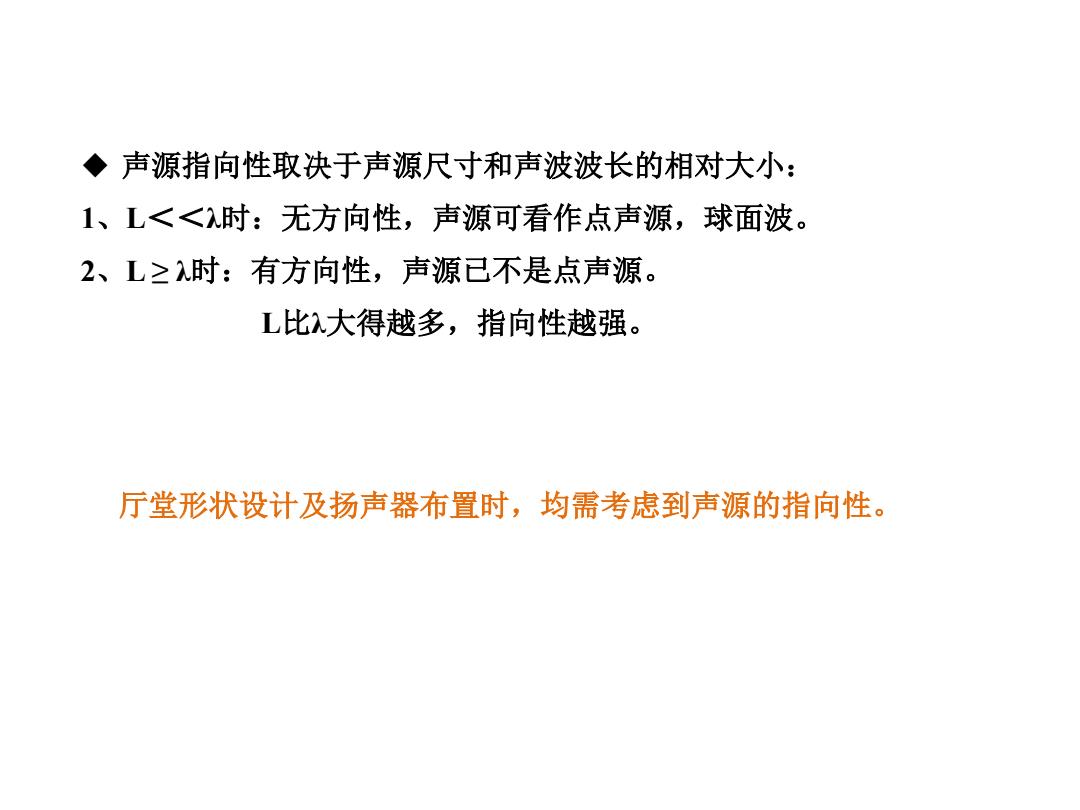

◆声源指向性取决于声源尺寸和声波波长的相对大小： 1、L<<时：无方向性，声源可看作点声源，球面波。 2、L≥时：有方向性，声源已不是点声源。 L比大得越多，指向性越强。 厅堂形状设计及扬声器布置时，均需考虑到声源的指向性
声源指向性取决于声源尺寸和声波波长的相对大小： 1、L＜＜λ时：无方向性，声源可看作点声源，球面波。 2、L ≥ λ时：有方向性，声源已不是点声源。 L比λ大得越多，指向性越强。 厅堂形状设计及扬声器布置时，均需考虑到声源的指向性
1.4声波的传播特性 当声波遇到障碍物时，将发生反射、散射、绕射（衍射）等现象。 散射 摩碍物 反射 “调 入时 声影驱 射/ 衍射 “米 反时 声影驱 衍射 入射 散射 A→B障碍物相对波长的尺度由大至小
1.4 声波的传播特性 当声波遇到障碍物时，将发生反射、散射、绕射（衍射）等现象

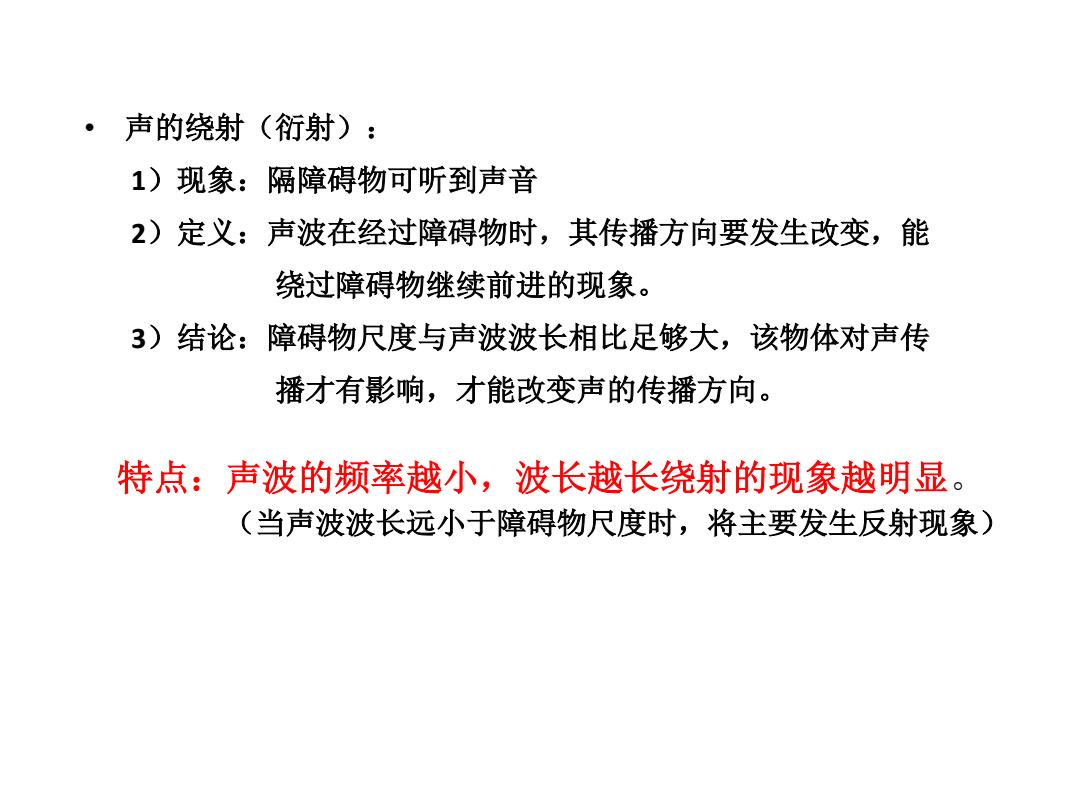

·声的绕射（衍射）： 1)现象：隔障碍物可听到声音 2)定义：声波在经过障碍物时，其传播方向要发生改变，能 绕过障碍物继续前进的现象。 3)结论：障碍物尺度与声波波长相比足够大，该物体对声传 播才有影响，才能改变声的传播方向。 特点：声波的频率越小，波长越长绕射的现象越明显。 (当声波波长远小于障碍物尺度时，将主要发生反射现象)
• 声的绕射（衍射）： 1）现象：隔障碍物可听到声音 2）定义：声波在经过障碍物时，其传播方向要发生改变，能 绕过障碍物继续前进的现象。 3）结论：障碍物尺度与声波波长相比足够大，该物体对声传 播才有影响，才能改变声的传播方向。 特点：声波的频率越小，波长越长绕射的现象越明显。 （当声波波长远小于障碍物尺度时，将主要发生反射现象）

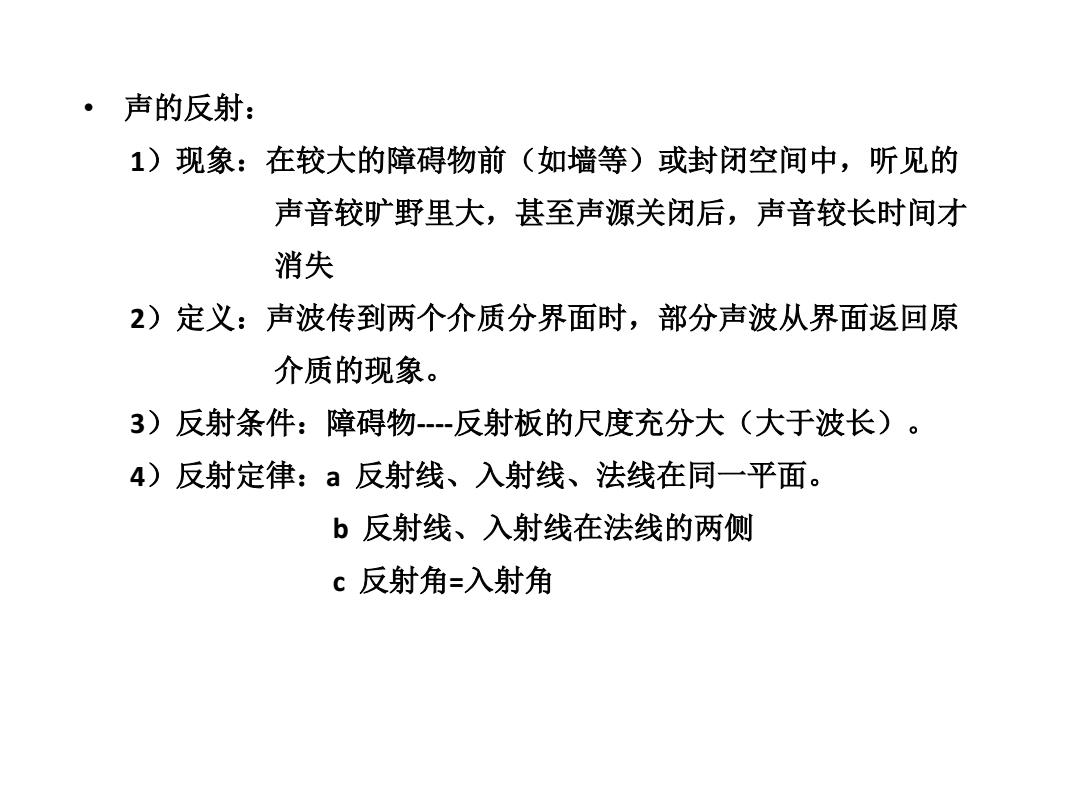

·声的反射： 1)现象：在较大的障碍物前（如墙等)或封闭空间中，听见的 声音较旷野里大，甚至声源关闭后，声音较长时间才 消失 2)定义：声波传到两个介质分界面时，部分声波从界面返▣原 介质的现象。 3)反射条件：障碍物--反射板的尺度充分大（大于波长)。 4)反射定律：a反射线、入射线、法线在同一平面。 b反射线、入射线在法线的两侧 c反射角=入射角
• 声的反射： 1）现象：在较大的障碍物前（如墙等）或封闭空间中，听见的 声音较旷野里大，甚至声源关闭后，声音较长时间才 消失 2）定义：声波传到两个介质分界面时，部分声波从界面返回原 介质的现象。 3）反射条件：障碍物----反射板的尺度充分大（大于波长）。 4）反射定律：a 反射线、入射线、法线在同一平面。 b 反射线、入射线在法线的两侧 c 反射角=入射角
