减轻了眼睛疲乏。图1-8为4XCE型三目金相显微镜的结构图，可以在计算机显 示器上很方便地观察金相图像，从而对金相图谱进行分析、评级等对图片进行 输出、打印。 电脑型金相显微镜(4XCE)配置为：1、金相显微镜2、适配镜3、摄像器 (CCD)4、A/D(图像采集)5、计算机。 而数码相机型金相显微镜(4XCZ)：1、金相显微镜2、适配镜3、数码相机 (NIKO)。另外，其载物台的水平移动是靠纵向手轮和横向手轮来实现的，定 位更加准确。 图1-7A型金相显微镜 图1-84XCE金相显微镜 (2)金相显微镜的使用方法及注意事项 金相显微镜是一种精密光学仪器，在使用时要求细心和谨慎，严格按照使 用规程进行操作。 A.金相显微镜的使用规程 a)将显微镜的光源插头接在低压(6一8)变压器上，接通电源。 b)根据放大倍数，选用所需的物镜和目镜，分别安装在物镜座上和目镜筒 内。旋动物镜转换器，使物镜进入光路井定位（可感觉到定位器定位）。 c)将试样放在样品台中心，使观察面朝下并用弹簧片压住。 )转动粗调手轮先使镜简上升，同时用眼观察，使物镜尽可能接近试样表 面（但不得与之相碰），然后反向转动粗调手轮，使镜筒渐渐下降以调节 焦距。当视场亮度增强时，再改用微调手轮调节，直到物像最清晰为 止。 )适当调节孔径光栏和视场光栏以获得最佳质量的物像。 11/83
11 / 83 减轻了眼睛疲乏。图 1-8 为 4XCE 型三目金相显微镜的结构图，可以在计算机显 示器上很方便地观察金相图像，从而对金相图谱进行分析、评级等对图片进行 输出、打印。 电脑型金相显微镜(4XCE)配置为: 1、金相显微镜 2、适配镜 3、摄像器 (CCD) 4、A/D(图像采集) 5、计算机。 而数码相机型金相显微镜(4XCZ): 1、金相显微镜 2、适配镜 3、数码相机 （NIKON）。另外，其载物台的水平移动是靠纵向手轮和横向手轮来实现的，定 位更加准确。 图 1-7 4XA 型金相显微镜 图 1-8 4XCE 金相显微镜 （2）金相显微镜的使用方法及注意事项 金相显微镜是一种精密光学仪器，在使用时要求细心和谨慎，严格按照使 用规程进行操作。 A. 金相显微镜的使用规程 a) 将显微镜的光源插头接在低压(6—8V)变压器上，接通电源。 b) 根据放大倍数，选用所需的物镜和目镜，分别安装在物镜座上和目镜筒 内。旋动物镜转换器，使物镜进入光路井定位(可感觉到定位器定位)。 c) 将试样放在样品台中心，使观察面朝下并用弹簧片压住。 d) 转动粗调手轮先使镜筒上升，同时用眼观察，使物镜尽可能接近试祥表 面(但不得与之相碰)，然后反向转动粗调手轮，使镜筒渐渐下降以调节 焦距。当视场亮度增强时，再改用微调手轮调节，直到物像最清晰为 止。 e) 适当调节孔径光栏和视场光栏以获得最佳质量的物像
)若使用油浸系物镜，可在物镜前透镜上滴一些松柏油，也可将松柏油直 接滴在试样上：油镜头用后，应立即用棉花沾取二甲苯溶液擦净后用擦 镜纸擦干。 B.注意事项 )操作应细心，不能有粗暴和刷烈动作。严禁自行拆卸显微镜部件。 b)显微镜的镜头和试样表面不能用手直接触摸。若镜头中落入灰尘，可用 镜头纸或软毛刷轻轻擦试。 c)显微镜的照明灯泡必须接在6一8V变压器上，切勿直接插入220N电 源，以免烧毁灯泡。 )旋转粗调和微调手轮时，动作要慢，碰到故障应立即报告，不能强行用 力转动，以免损坏机件。 C.测微目镜的校正 在进行脱碳层深度检验、品粒度评级及夹杂物定量分析等工作时，需要 用测微目镜对组成物的尺寸进行测量。测微目镜是在普通目镜光栏上（即初像焦 面上)装一个按0.1m或0.5m等分度的测微玻璃片。使用前，应用物镜测微尺 对其进行校正。物镜测微尺是刻有按0.01m分度的玻璃尺，尺的刻度全长 1m,具体校正方法如下： 将物镜测微尺作为被观察物体置于样品台上，刻度面朝物镜。用测微目 镜观察，并调节其旋钮，使物镜测微尺的若干刻度与测微目镜上若干刻度m 对齐，如图1-9所示。由于己知物镜测微尺每小格为0.01m,所以测微目镜中 每小格所量度的实际长度为： a- 是Xa01(mm） 在图1-9中，物镜测微尺上的10格（相当于0.01mm×10=0.1mm)与测 微目镜的50格对齐，所以测微目镜内每小格所量度的实际长度为： a-8×0.01=0.02(mm）) 若用测微目镜测量的组织组成物长度为N格，则它的实际长度为N× a(m)。应注意，校正后进行实际测量时，必须仍用校正时的物镜，若改用别的 12/83
12 / 83 f) 若使用油浸系物镜，可在物镜前透镜上滴一些松柏油，也可将松柏油直 接滴在试样上；油镜头用后，应立即用棉花沾取二甲苯溶液擦净后用擦 镜纸擦干。 B. 注意事项 a) 操作应细心，不能有粗暴和剧烈动作。严禁自行拆卸显微镜部件。 b) 显微镜的镜头和试样表面不能用手直接触摸。若镜头中落入灰尘，可用 镜头纸或软毛刷轻轻擦试。 c) 显微镜的照明灯泡必须接在 6—8V 变压器上，切勿直接插入 220V 电 源，以免烧毁灯泡。 d) 旋转粗调和微调手轮时，动作要慢，碰到故障应立即报告，不能强行用 力转动，以免损坏机件。 C. 测微目镜的校正 在进行脱碳层深度检验、晶粒度评级及夹杂物定量分析等工作时，需要 用测微目镜对组成物的尺寸进行测量。测微目镜是在普通目镜光栏上(即初像焦 面上)装一个按 0.1mm 或 0.5mm 等分度的测微玻璃片。使用前，应用物镜测微尺 对其进行校正。物镜测微尺是刻有按 0.01mm 分度的玻璃尺，尺的刻度全长 1mm，具体校正方法如下： 将物镜测微尺作为被观察物体置于样品台上，刻度面朝物镜。用测微目 镜观察，并调节其旋钮，使物镜测微尺的若干刻度 n 与测微目镜上若干刻度 m 对齐，如图 1-9 所示。由于已知物镜测微尺每小格为 0.01mm，所以测微目镜中 每小格所量度的实际长度为： 在图 1-9 中，物镜测微尺上的 10 格(相当于 0.01mm×10＝0.1mm)与测 微目镜的 50 格对齐，所以测微目镜内每小格所量度的实际长度为： 若用测微目镜测量的组织组成物长度为 N 格，则它的实际长度为 N× a(mm)。应注意，校正后进行实际测量时，必须仍用校正时的物镜，若改用别的
物镜，又需重新校正。 物镜测徽尺 w啡e0 目镜测散尺 图1-9测微目镜刻度校正 第二章铁碳合金的介绍 碳钢和铸铁是以Fe、C两种元素为基本组元的合金，常称为铁碳合金(Fe C合金)。铁碳合金是现代工业，尤其是机械制造工业中用量最大、用途最广、 最重要的工程材料。不同成分的铁碳合金从液态缓慢冷却至室温后，会结品成 不同的平衡组织，并表现不同的性能。为此，按其含碳量及组织状况可将铁碳 合金系分为工业纯铁、钢、白口铸铁、灰铸铁几种类型。 铁碳合金的显微组织是研究钢铁材料性能的基础。铁碳合金平衡状态的组 织是指合金在极为缓慢的冷却条件下（如退火状态）所得到的组织，其相变过 程均按Fe-FεC相图进行，所以我们可以根据该相图来分析铁碳合金的平衡组 织。 13/83
13 / 83 物镜，又需重新校正。 图 1-9 测微目镜刻度校正 第二章 铁碳合金的介绍 碳钢和铸铁是以 Fe、C 两种元素为基本组元的合金，常称为铁碳合金（FeC 合金）。铁碳合金是现代工业，尤其是机械制造工业中用量最大、用途最广、 最重要的工程材料。不同成分的铁碳合金从液态缓慢冷却至室温后，会结晶成 不同的平衡组织，并表现不同的性能。为此，按其含碳量及组织状况可将铁碳 合金系分为工业纯铁、钢、白口铸铁、灰铸铁几种类型。 铁碳合金的显微组织是研究钢铁材料性能的基础。铁碳合金平衡状态的组 织是指合金在极为缓慢的冷却条件下（如退火状态）所得到的组织，其相变过 程均按 Fe-Fe3C 相图进行，所以我们可以根据该相图来分析铁碳合金的平衡组 织
I+Y 1200 1148g 1100 4.30 V+FeCn+La Ld FeaCr+Ld /y+FeC 727 600 P+FciC 400 P+FeaCu+La Fe3C)+L3 a+ 200 230g 100 eos01内202内303亦4045056亦69 图2-l按组织分区的Fe-FeC相图 1.工业纯铁 工业纯铁指室温的平衡组织几乎全部为铁素体的铁碳合金，其显微组织如 图6-2所示，工业纯铁的显微组织中，黑色线条是铁素体的晶界、而亮白色基 体是铁素体的不规则等轴晶粒。在品界上存在少量三次渗碳体，呈现出白色的 不连续的网状，由于量少，有时看不出。此类合金的Wc<0.02%,位于Fe FC相图P点成分以左的区域。工业纯铁仅适合作为某些电工材料。 14/83
14 / 83 图 2-1 按组织分区的 Fe-Fe3C 相图 1.工业纯铁 工业纯铁指室温的平衡组织几乎全部为铁素体的铁碳合金，其显微组织如 图 6-2 所示，工业纯铁的显微组织中，黑色线条是铁素体的晶界、而亮白色基 体是铁素体的不规则等轴晶粒。在晶界上存在少量三次渗碳体，呈现出白色的 不连续的网状，由于量少，有时看不出。此类合金的 Wc＜0.02%，位于 FeFe3C 相图 P 点成分以左的区域。工业纯铁仅适合作为某些电工材料

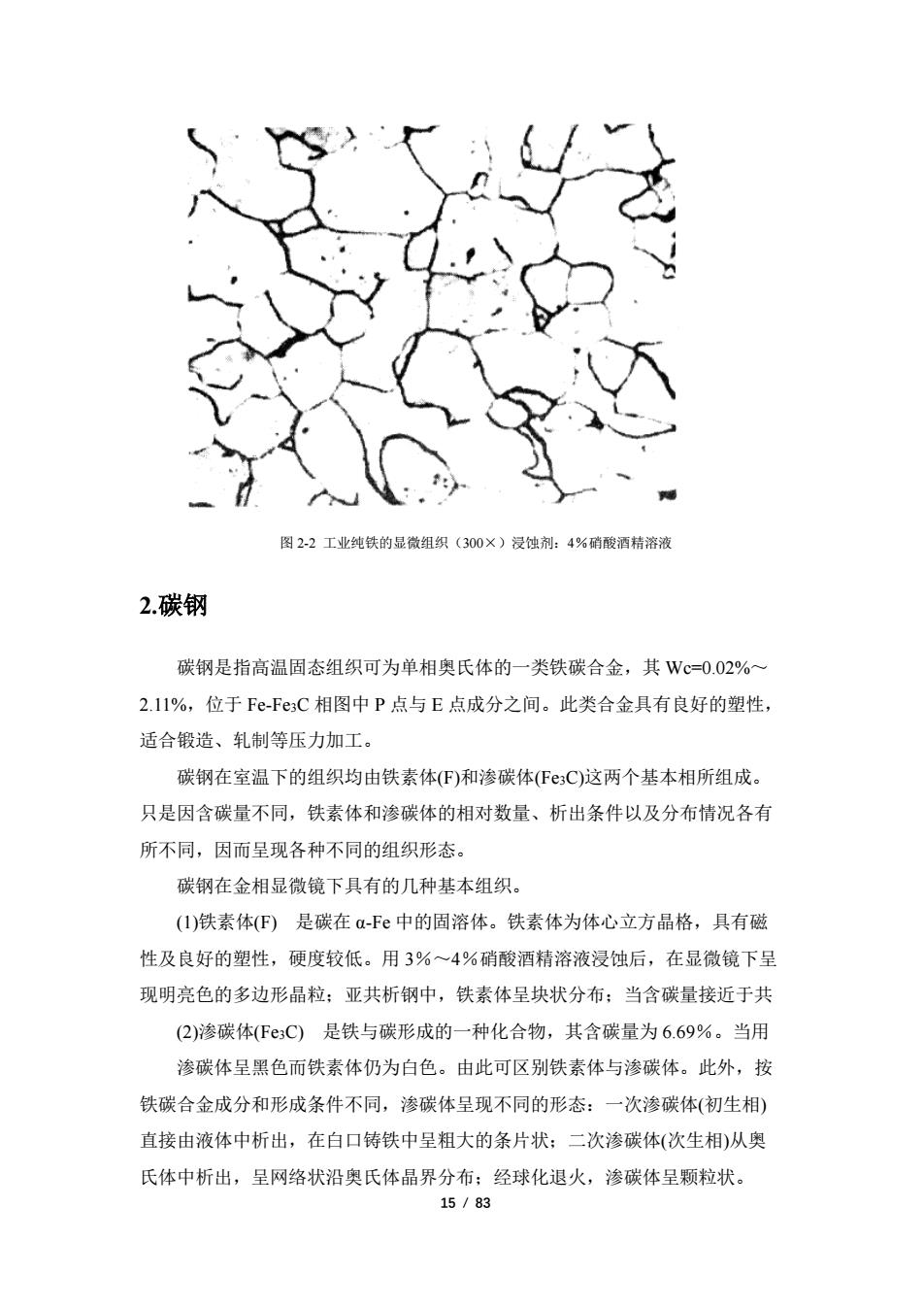

图2-2工业纯铁的显微组织(300×)浸蚀剂：4%硝酸酒精溶液 2.碳钢 碳钢是指高温固态组织可为单相奥氏体的一类铁碳合金，其Wc=0.02%一 2.11%,位于Fe-FeC相图中P点与E点成分之间。此类合金具有良好的塑性 适合锻造、轧制等压力加工。 碳钢在室温下的组织均由铁素体(F)和渗碳体(F3C)这两个基本相所组成。 只是因含碳量不同，铁素体和渗碳体的相对数量、析出条件以及分布情况各有 所不同，因而呈现各种不同的组织形态。 碳钢在金相显微镜下具有的几种基本组织。 (1)铁素体(F)是碳在α-Fe中的固溶体。铁素体为体心立方晶格，具有磁 性及良好的塑性，硬度较低。用3%~4%硝酸酒精溶液浸蚀后，在显微镜下呈 现明亮色的多边形晶粒：亚共析钢中，铁素体呈块状分布：当含碳量接近于共 (2)渗碳体(F3C)是铁与碳形成的一种化合物，其含碳量为6.69%。当用 渗碳体呈黑色而铁素体仍为白色。由此可区别铁素体与渗碳体。此外，按 铁碳合金成分和形成条件不同，渗碳体呈现不同的形态：一次渗碳体（初生相） 直接由液体中析出，在白口铸铁中呈粗大的条片状：二次渗碳体（次生相）从奥 氏体中析出，呈网络状沿奥氏体晶界分布：经球化退火，渗碳体呈颗粒状。 15/83
15 / 83 图 2-2 工业纯铁的显微组织（300×）浸蚀剂：4％硝酸酒精溶液 2.碳钢 碳钢是指高温固态组织可为单相奥氏体的一类铁碳合金，其 Wc=0.02%～ 2.11%，位于 Fe-Fe3C 相图中 P 点与 E 点成分之间。此类合金具有良好的塑性， 适合锻造、轧制等压力加工。 碳钢在室温下的组织均由铁素体(F)和渗碳体(Fe3C)这两个基本相所组成。 只是因含碳量不同，铁素体和渗碳体的相对数量、析出条件以及分布情况各有 所不同，因而呈现各种不同的组织形态。 碳钢在金相显微镜下具有的几种基本组织。 (1)铁素体(F) 是碳在 α-Fe 中的固溶体。铁素体为体心立方晶格，具有磁 性及良好的塑性，硬度较低。用 3％～4％硝酸酒精溶液浸蚀后，在显微镜下呈 现明亮色的多边形晶粒；亚共析钢中，铁素体呈块状分布；当含碳量接近于共 (2)渗碳体(Fe3C) 是铁与碳形成的一种化合物，其含碳量为 6.69％。当用 渗碳体呈黑色而铁素体仍为白色。由此可区别铁素体与渗碳体。此外，按 铁碳合金成分和形成条件不同，渗碳体呈现不同的形态：一次渗碳体(初生相) 直接由液体中析出，在白口铸铁中呈粗大的条片状；二次渗碳体(次生相)从奥 氏体中析出，呈网络状沿奥氏体晶界分布；经球化退火，渗碳体呈颗粒状
