实体脊梁-B-ATA立面布置8.70mB-B图3-23脊梁结构形式

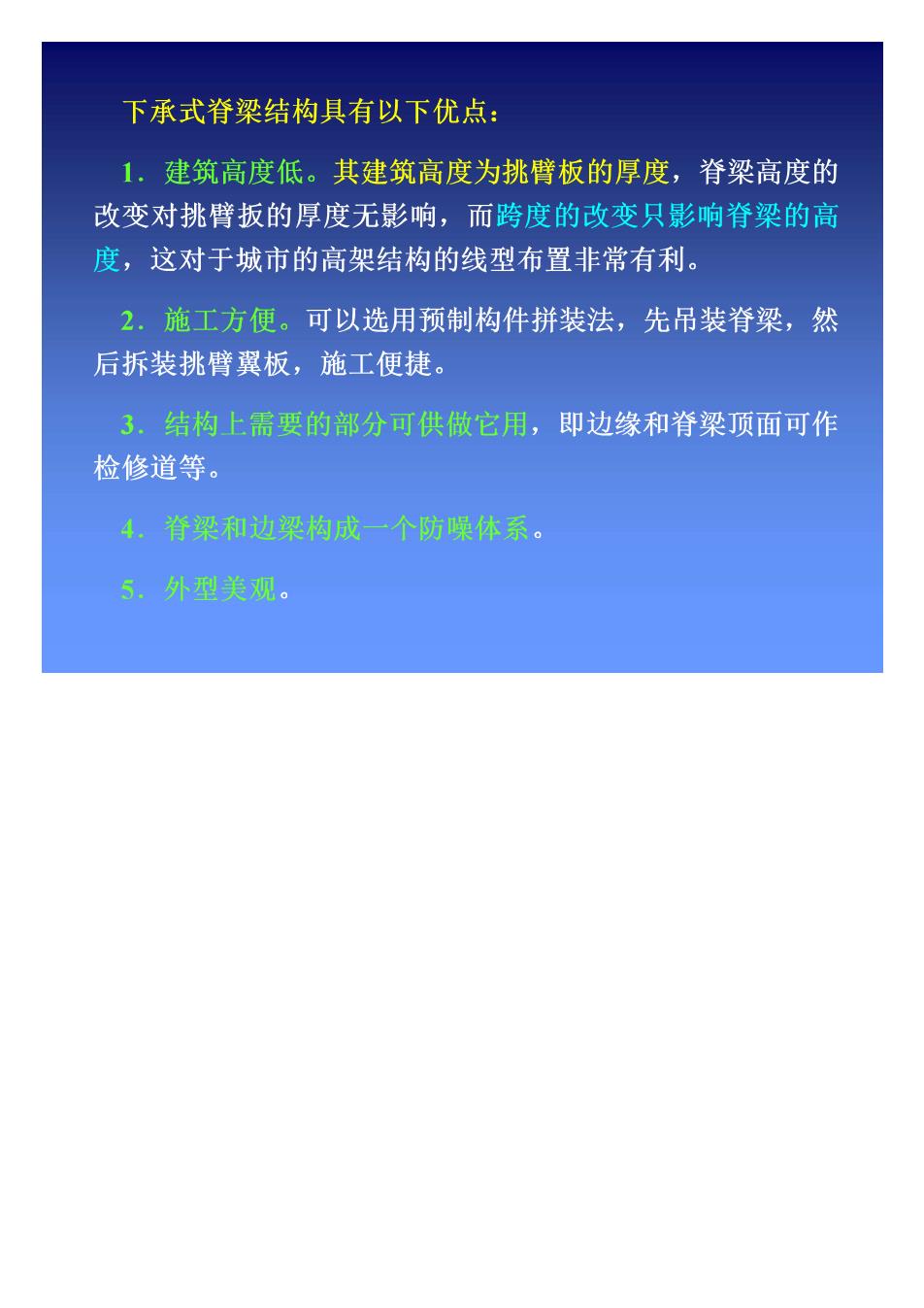

下承式脊梁结构具有以下优点：1.建筑高度低。其建筑高度为挑臂板的厚度，脊梁高度的改变对挑臂扳的厚度无影响，而跨度的改变只影响脊梁的高度，这对于城市的高架结构的线型布置非常有利。2.施工方便。可以选用预制构件拼装法，先吊装脊梁，然后拆装挑臂翼板，施工便捷。3.结构上需要的部分可供做它用，即边缘和脊梁顶面可作检修道等。4.脊梁和边梁构成一个防噪体系。5. 外型美观
下承式脊梁翼板式结构的横断面由脊梁，大挑臂翼板和端加劲边梁或称挡板3部分组成。脊梁一般为单箱，宽为1.6～2.3m，由于脊梁除了提供纵向抗弯刚度之外，还要提供抗扭刚度，一般壁厚取0.25～0.42m，在支承区，由于约束扭转，结构的剪力相当大，所以常设置一段实体脊梁。挑臂板的结构形式可采用纵向连续板、空心板或者用多根惑臂梁代替，如324所示。从施工，防振，隔振，防噪性能和美观上综合考虑，以实体板为好
