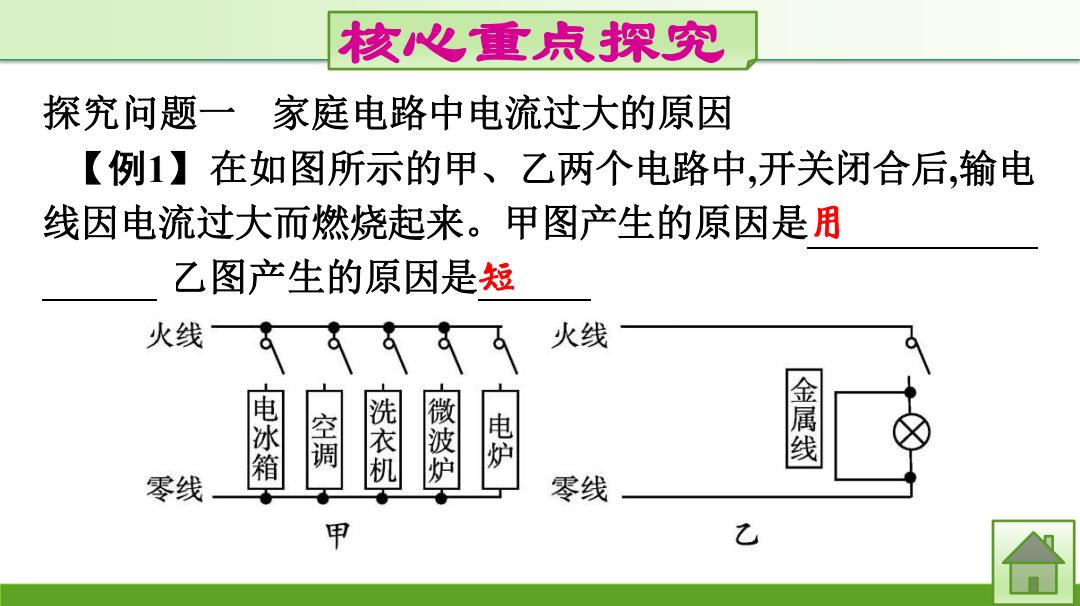

核心重点探究 探究问题一 家庭电路中电流过大的原因 【例1】在如图所示的甲、乙两个电路中，开关闭合后，输电 线因电流过大而燃烧起来。甲图产生的原因是用 乙图产生的原因是短 火线 火线 电冰箱 空调 洗衣机 微波炉 电炉 金属线 零线 零线 甲 乙
核心重点探究 探究问题一 家庭电路中电流过大的原因 【例1】在如图所示的甲、乙两个电路中,开关闭合后,输电 线因电流过大而燃烧起来。甲图产生的原因是用电器总功率 过大 ;乙图产生的原因是短路
【变式训练1】空气开关可以实现过流保护、短路保护等， 漏电保护器是漏电保护。简单地说：漏电保护器主要保护人 身安全，空气开关只保护线路。小明在家里安装电路时，若出 现以下情况：①灯头里的两线头相碰；②插座中的两线头相碰； ③拉线开关里的两个线头相碰；④照明电路里闸刀开关的两 线头相碰；⑤电路中接入大功率用电器：⑥进户火线绝缘皮破 损。这些情况中可能引起空气开关“跳闸”的是( A.①②⑥ B.②④⑤⑥ C.①②④⑤ D.①②④⑥
【变式训练1】空气开关可以实现过流保护、短路保护等, 漏电保护器是漏电保护。简单地说:漏电保护器主要保护人 身安全,空气开关只保护线路。小明在家里安装电路时,若出 现以下情况:①灯头里的两线头相碰;②插座中的两线头相碰; ③拉线开关里的两个线头相碰;④照明电路里闸刀开关的两 线头相碰;⑤电路中接入大功率用电器;⑥进户火线绝缘皮破 损。这些情况中可能引起空气开关“跳闸”的是( C )。 A.①②⑥ B.②④⑤⑥ C.①②④⑤ D.①②④⑥

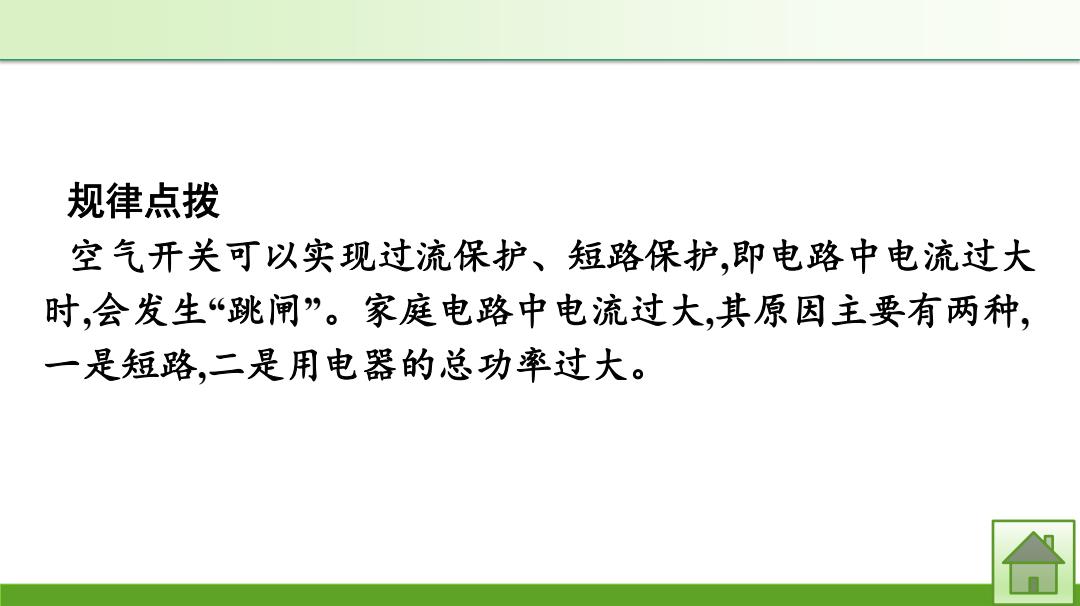

规律点拨 空气开关可以实现过流保护、短路保护，即电路中电流过大 时，会发生“跳闸”。家庭电路中电流过大，其原因主要有两种， 一是短路，二是用电器的总功率过大。 合
规律点拨 空气开关可以实现过流保护、短路保护,即电路中电流过大 时,会发生“跳闸”。家庭电路中电流过大,其原因主要有两种, 一是短路,二是用电器的总功率过大
探究问题二保险丝的作用 【例2】下图是小明探究熔丝熔断原因的实验电路图，小明 用一根导线接在BD间，开关闭合，熔丝熔断。 下列说法正确的是( )。 A.熔丝熔断时，灯泡会被烧坏 熔丝 B.熔丝熔断时，熔丝中的电流大于导线AB中电流 C.若将导线不接在BD间，接在AC间，熔丝会熔断 D.若BD间不接导线，用灯泡替代AB间导线接入电路，熔丝不 会熔断
探究问题二 保险丝的作用 【例2】下图是小明探究熔丝熔断原因的实验电路图,小明 用一根导线接在BD间,开关闭合,熔丝熔断。 下列说法正确的是( D )。 A.熔丝熔断时,灯泡会被烧坏 B.熔丝熔断时,熔丝中的电流大于导线AB中电流 C.若将导线不接在BD间,接在AC间,熔丝会熔断 D.若BD间不接导线,用灯泡替代AB间导线接入电路,熔丝不 会熔断
