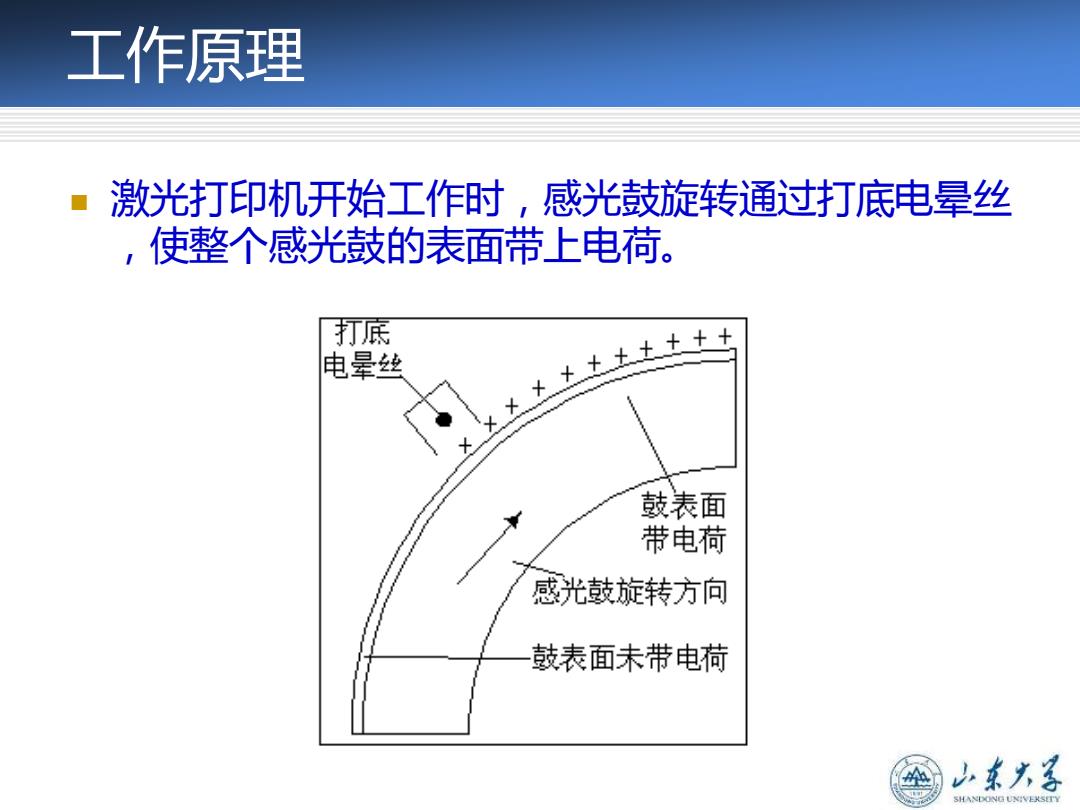

工作原理 激光打印机开始工作时，感光鼓旋转通过打底电晕丝 使整个感光鼓的表面带上电荷。 打底 电晕丝 ××<头大女士士十十 鼓表面 带电荷 感光鼓旋转方向 鼓表面未带电荷 山求方器 SHANDONG UNIVERSETY
工作原理 ◼ 激光打印机开始工作时，感光鼓旋转通过打底电晕丝 ，使整个感光鼓的表面带上电荷

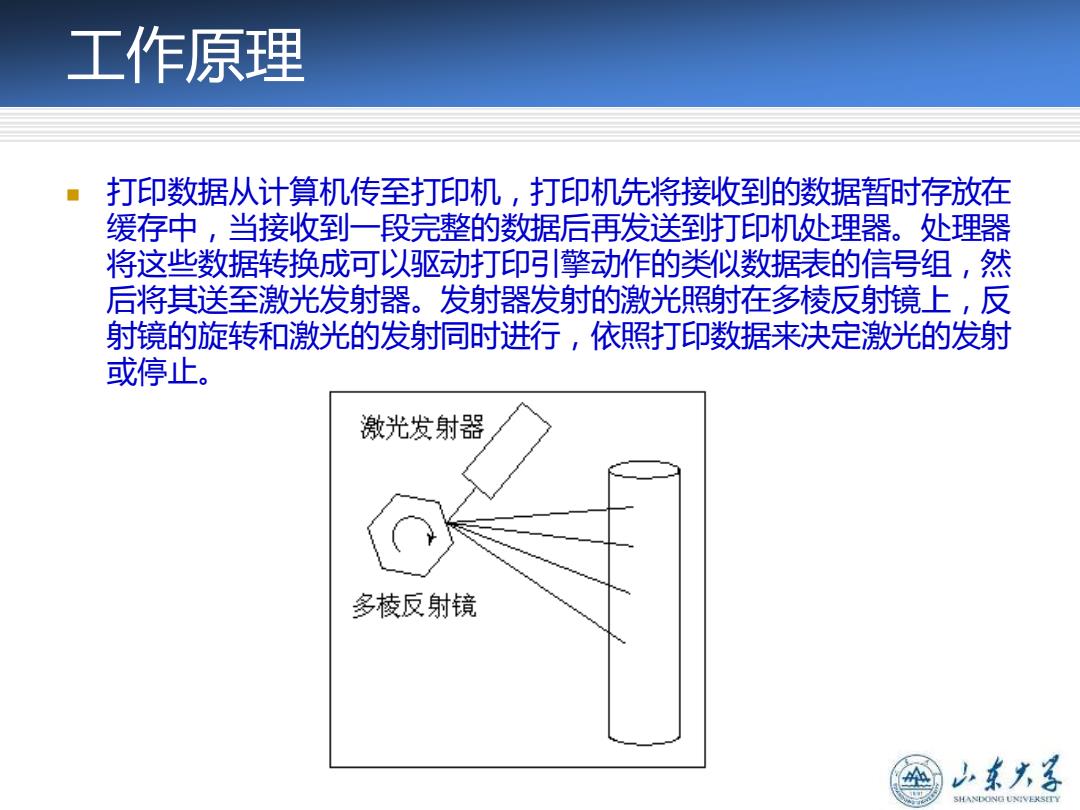

工作原理 打印数据从计算机传至打印机，打印机先将接收到的数据暂时存放在 缓存中，当接收到一段完整的数据后再发送到打印机处理器。处理器 将这些数据转换成可以驱动打印吲引擎动作的类似数据表的信号组，然 后将其送至激光发射器。发射器发射的激光照射在多棱反射镜上，反 射镜的旋转和激光的发射同时进行，依照打印数据来决定激光的发射 或停止。 激光发射器 多棱反射镜 少某水器 SHANDONG UNIVERSETY
工作原理 ◼ 打印数据从计算机传至打印机，打印机先将接收到的数据暂时存放在 缓存中，当接收到一段完整的数据后再发送到打印机处理器。处理器 将这些数据转换成可以驱动打印引擎动作的类似数据表的信号组，然 后将其送至激光发射器。发射器发射的激光照射在多棱反射镜上，反 射镜的旋转和激光的发射同时进行，依照打印数据来决定激光的发射 或停止

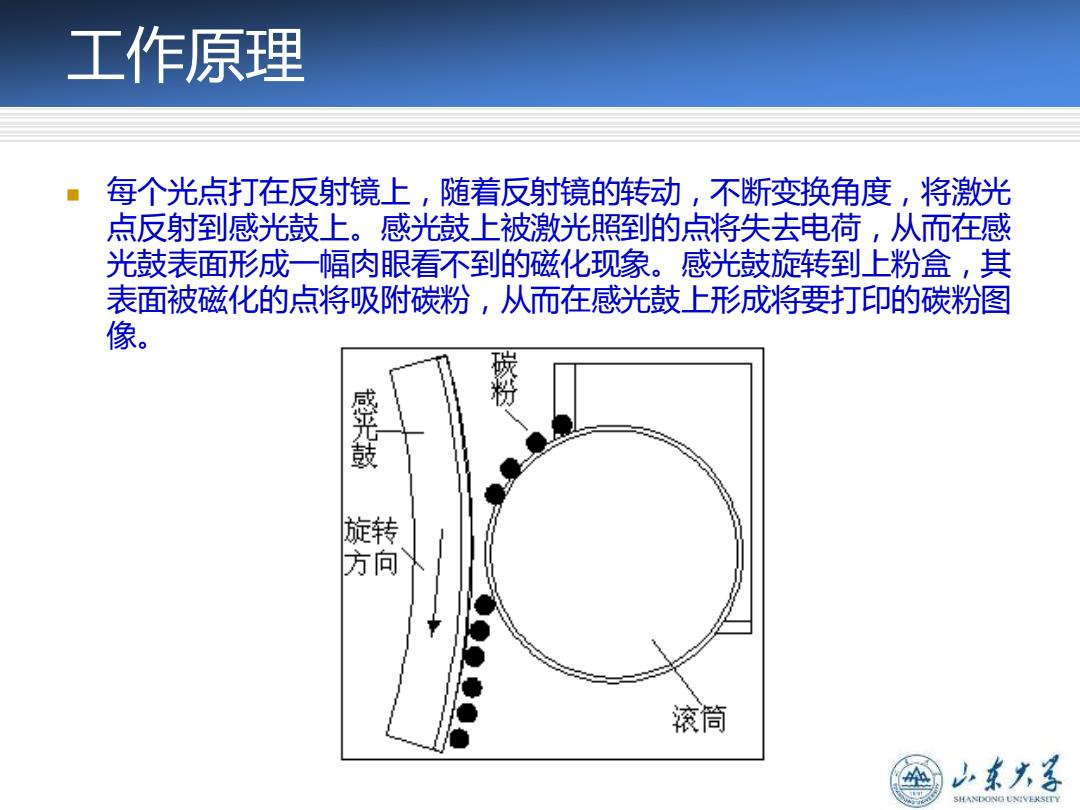

工作原理 每个光点打在反射镜上，随着反射镜的转动，不断变换角度，将激光 点反射到感光鼓上。感光鼓上被激光照到的点将失去电荷，从而在感 光鼓表面形成一幅肉眼看不到的磁化现象。感光鼓旋转到上粉盒，其 表面被磁化的点将吸附碳粉，从而在感光鼓上形成将要打印的碳粉图 像。 感光鼓 旋转 方向 滚简 山某水器 SHANDONG UNIVERSETY
工作原理 ◼ 每个光点打在反射镜上，随着反射镜的转动，不断变换角度，将激光 点反射到感光鼓上。感光鼓上被激光照到的点将失去电荷，从而在感 光鼓表面形成一幅肉眼看不到的磁化现象。感光鼓旋转到上粉盒，其 表面被磁化的点将吸附碳粉，从而在感光鼓上形成将要打印的碳粉图 像

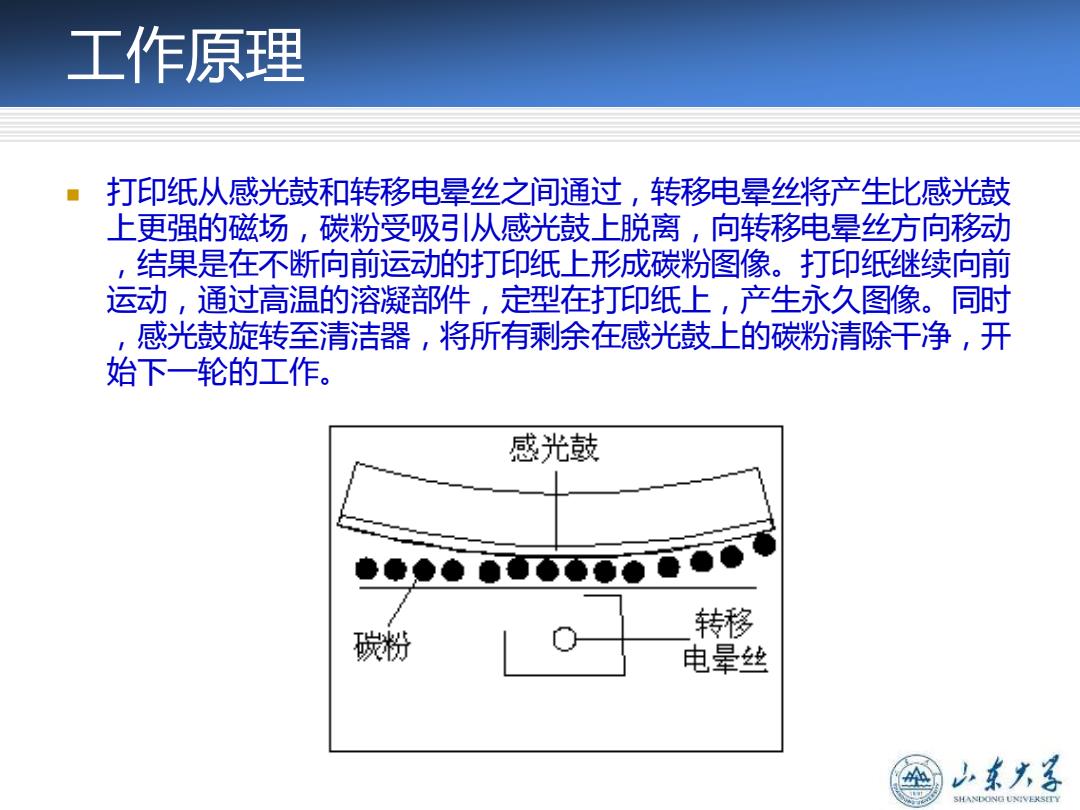

工作原理 打印纸从感光鼓和转移电晕丝之间通过，转移电晕丝将产生比感光鼓 上更强的磁场，碳粉受吸引从感光鼓上脱离，向转移电晕丝方向移动 ,结果是在不断向前运动的打印纸上形成碳粉图像。打印纸继续向前 运动，通过高温的溶凝部件，定型在打印纸上，产生永久图像。同时 感光鼓旋转至清洁器，将所有剩余在感光鼓上的碳粉清除干净，开 始下一轮的工作。 感光鼓 转移 碳粉 电晕丝 山求水器 SHANDONG UNIVERSETY
工作原理 ◼ 打印纸从感光鼓和转移电晕丝之间通过，转移电晕丝将产生比感光鼓 上更强的磁场，碳粉受吸引从感光鼓上脱离，向转移电晕丝方向移动 ，结果是在不断向前运动的打印纸上形成碳粉图像。打印纸继续向前 运动，通过高温的溶凝部件，定型在打印纸上，产生永久图像。同时 ，感光鼓旋转至清洁器，将所有剩余在感光鼓上的碳粉清除干净，开 始下一轮的工作
