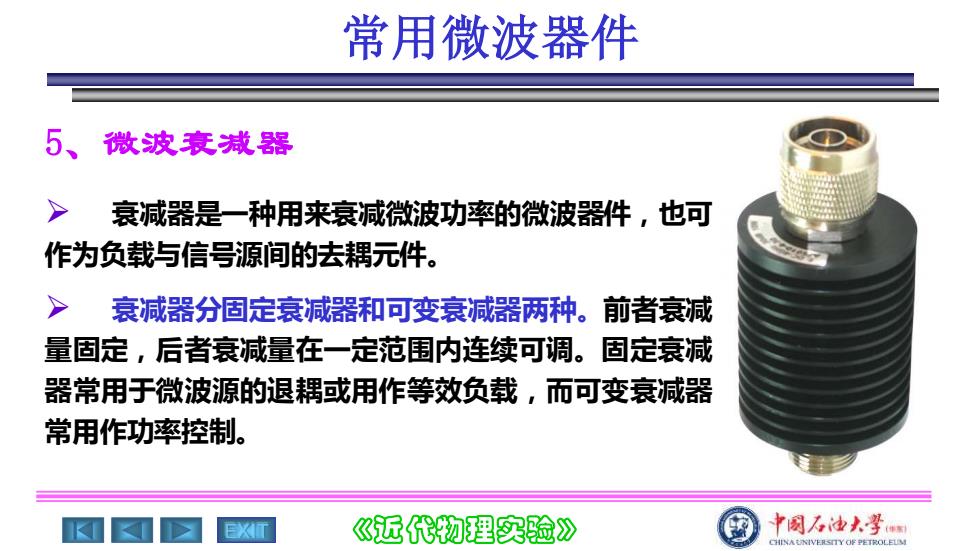

常用微波器件 5、 微波衰减器 衰减器是一种用来衰减微波功率的微波器件，也可 作为负载与信号源间的去耦元件。 > 衰减器分固定衰减器和可变衰减器两种。前者衰减 量固定，后者衰减量在一定范围内连续可调。固定衰减 器常用于微波源的退耦或用作等效负载，而可变衰减器 常用作功率控制。 《K近代物理实验》 中国不油大号国 NAtW生ESTTY OEPETROL白
EXIT 《近代物理实验》 常用微波器件 ➢ 衰减器是一种用来衰减微波功率的微波器件，也可 作为负载与信号源间的去耦元件。 ➢ 衰减器分固定衰减器和可变衰减器两种。前者衰减 量固定，后者衰减量在一定范围内连续可调。固定衰减 器常用于微波源的退耦或用作等效负载，而可变衰减器 常用作功率控制。 5、微波衰减器

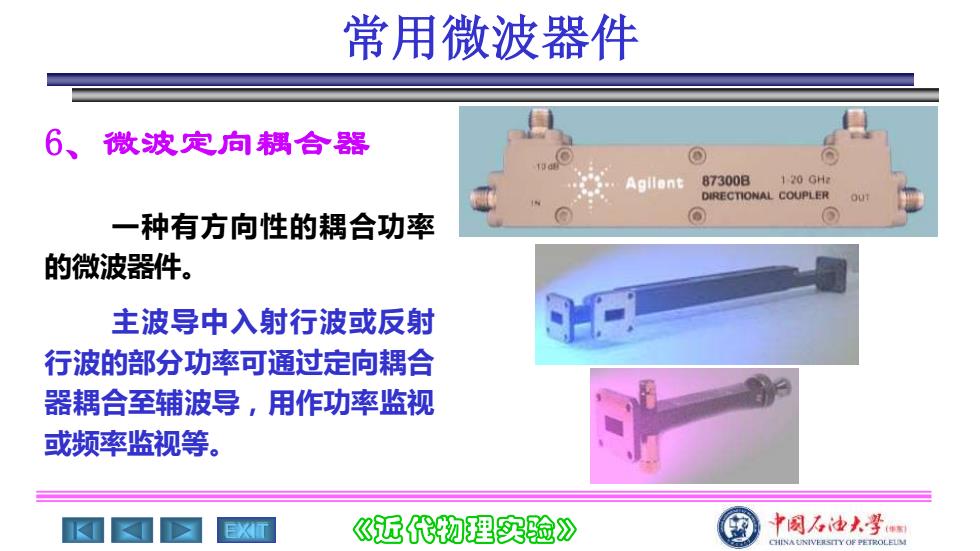

常用微波器件 6、微波定向耦合器 Agllent 873008 1 20 GHa DIRECTIONAL COUPLER 一种有方向性的耦合功率 的微波器件。 主波导中入射行波或反射 行波的部分功率可通过定向耦合 器耦合至辅波导，用作功率监视 或频率监视等。 X 《3近代物理实验》 中圆不油大号国 CHINAUNIVERSITY OF PETROLELM
EXIT 《近代物理实验》 常用微波器件 一种有方向性的耦合功率 的微波器件。 主波导中入射行波或反射 行波的部分功率可通过定向耦合 器耦合至辅波导，用作功率监视 或频率监视等。 6、微波定向耦合器

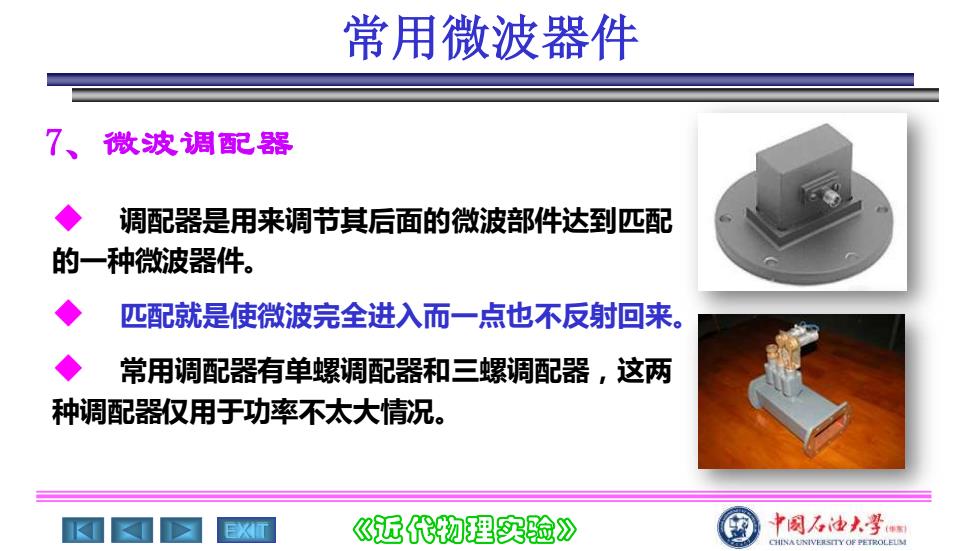

常用微波器件 7、 微波调配器 调配器是用来调节其后面的微波部件达到匹配 的一种微波器件。 匹配就是使微波完全进入而一点也不反射回来。 常用调配器有单螺调配器和三螺调配器，这两 种调配器仅用于功率不太大情况。 巛近代物理实验》 中圆不油大号国 IINAUXIV作YOp2OL曰
EXIT 《近代物理实验》 常用微波器件 ◆ 调配器是用来调节其后面的微波部件达到匹配 的一种微波器件。 ◆ 匹配就是使微波完全进入而一点也不反射回来。 ◆ 常用调配器有单螺调配器和三螺调配器，这两 种调配器仅用于功率不太大情况。 7、微波调配器

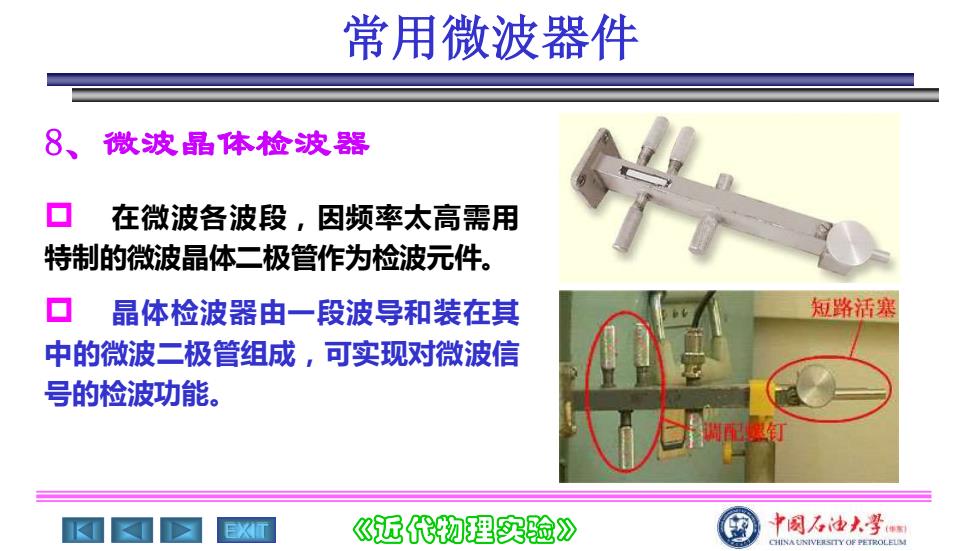

常用微波器件 8、 微波晶体检波器 在微波各波段，因频率太高需用 特制的微波晶体二极管作为检波元件。 ▣晶体检波器由一段波导和装在其 短路活塞 中的微波二极管组成，可实现对微波信 号的检波功能。 调配钉 巛近代物理实验》 中圆不油大号国 CHINAUNIVERSITY OF PETROLELM
EXIT 《近代物理实验》 常用微波器件 在微波各波段，因频率太高需用 特制的微波晶体二极管作为检波元件。 晶体检波器由一段波导和装在其 中的微波二极管组成，可实现对微波信 号的检波功能。 8、微波晶体检波器
常用微波器件 9 微波谐振腔波长表 (频率计) 输 可变 输入 可变■ 衰减器 諧振 指示器 接减器 指示器 的。 60 谐振腔 指示器读数 指示器读数 式 谐振点 输小 息读出器 读 话振点 (a) 调谐尺寸 (b) 调谐尺寸 ?近代物理实验》 中圆不油大号国 IINAUXIV生YOp2OL曰
EXIT 《近代物理实验》 常用微波器件 谐振腔波长表是用来测量微波频率的。 按其与微波系统连接方式可分“传输 式”（最大读数法）和“吸收式”（最小 读数法）两种。 9、微波谐振腔波长表（频率计）
