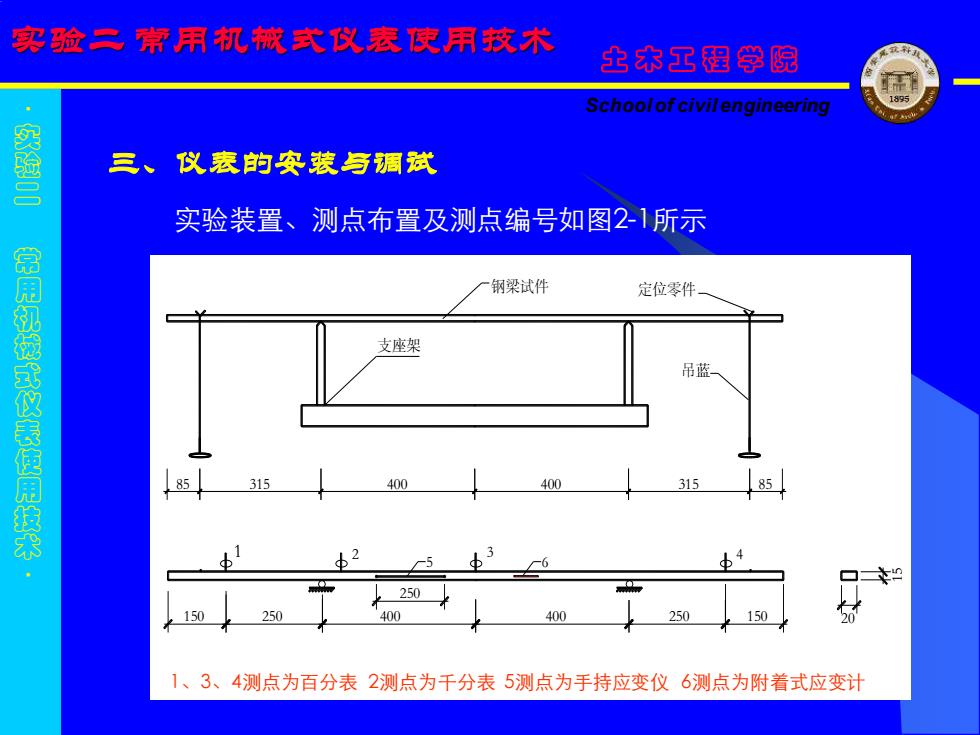

实验二常用机就式仪表使用技术 士木工程学院 Schoolof civilengineering 1895 实验二 三、仪表的安装与调试 实验装置、测点布置及测点编号如图21所示 钢梁试件 定位零件 常用机械式仪表使用技术 支座架 吊蓝 85 315 400 400 315 85 2 3 250 150 250 400 400 250 50 1、3、4测点为百分表2测点为千分表5测点为手持应变仪6测点为附着式应变计
土 木 工 程 学 院 School of civil engineering 实验二 常用机械式仪表使用技术 · 实 验 二 常 用 机 械 式 仪 表 使 用 技 术· 三、仪表的安装与调试 实验装置、测点布置及测点编号如图2-1所示 250 315 150 85 1 150 85 6 400 钢梁试件 400 250 400 400 5 2 3 支座架 250 315 4 定位零件 吊蓝 15 20 1、3、4测点为百分表 2测点为千分表 5测点为手持应变仪 6测点为附着式应变计

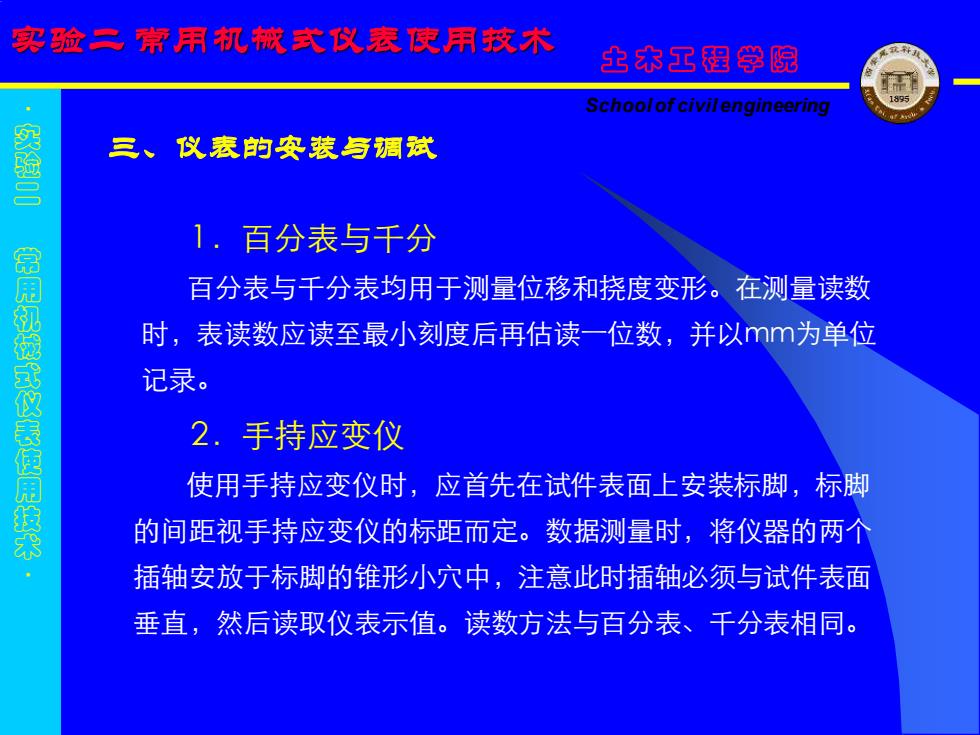

实验二常用机就式仪森使用技术 士木工程学配 Schoolof civilengineering 89 实验二 三、仪表的安装与调武 1.百分表与千分 百分表与干分表均用于测量位移和挠度变形。在测量读数 常用补械式仪表使用技术 时，表读数应读至最小刻度后再估读一位数，并以mm为单位 记录。 2.手持应变仪 使用手持应变仪时，应首先在试件表面上安装标脚，标脚 的间距视手持应变仪的标距而定。数据测量时，将仪器的两个 插轴安放于标脚的锥形小穴中，注意此时插轴必须与试件表面 垂直，然后读取仪表示值。读数方法与百分表、千分表相同
土 木 工 程 学 院 School of civil engineering 实验二 常用机械式仪表使用技术 · 实 验 二 常 用 机 械 式 仪 表 使 用 技 术· 三、仪表的安装与调试 1．百分表与千分 百分表与千分表均用于测量位移和挠度变形。在测量读数 时，表读数应读至最小刻度后再估读一位数，并以mm为单位 记录。 2．手持应变仪 使用手持应变仪时，应首先在试件表面上安装标脚，标脚 的间距视手持应变仪的标距而定。数据测量时，将仪器的两个 插轴安放于标脚的锥形小穴中，注意此时插轴必须与试件表面 垂直，然后读取仪表示值。读数方法与百分表、千分表相同

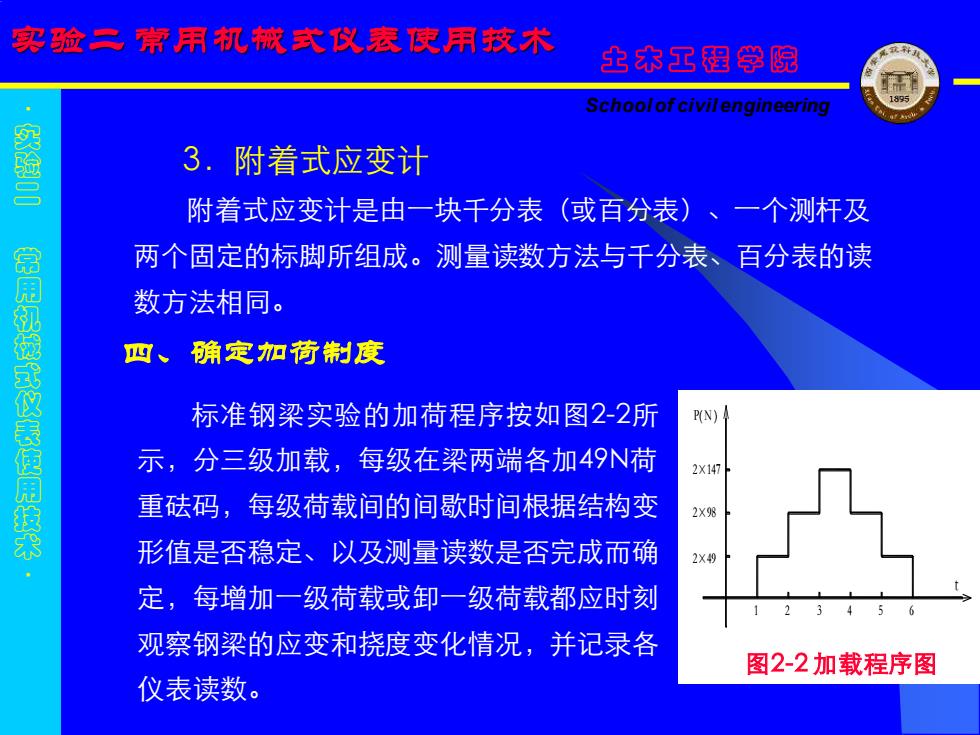

实验二常用机就式仪表使用技术 士木工程学院 Schoolof civilengineering 89 实验二 3.附着式应变计 附着式应变计是由一块千分表（或百分表）、一个测杆及 两个固定的标脚所组成。测量读数方法与干分表、百分表的读 常用机航式仪表使用技术 数方法相同。 四、确定加荷制度 标准钢梁实验的加荷程序按如图22所 P(N) 示，分三级加载，每级在梁两端各加49N荷 2X147 重砝码，每级荷载间的间歇时间根据结构变 2X98 形值是否稳定、以及测量读数是否完成而确 2X49 定，每增加一级荷载或卸一级荷载都应时刻 观察钢梁的应变和挠度变化情况，并记录各 图2-2加载程序图 仪表读数
土 木 工 程 学 院 School of civil engineering 实验二 常用机械式仪表使用技术 · 实 验 二 常 用 机 械 式 仪 表 使 用 技 术· 3．附着式应变计 附着式应变计是由一块千分表（或百分表）、一个测杆及 两个固定的标脚所组成。测量读数方法与千分表、百分表的读 数方法相同。 四、确定加荷制度 标准钢梁实验的加荷程序按如图2-2所 示，分三级加载，每级在梁两端各加49N荷 重砝码，每级荷载间的间歇时间根据结构变 形值是否稳定、以及测量读数是否完成而确 定，每增加一级荷载或卸一级荷载都应时刻 观察钢梁的应变和挠度变化情况，并记录各 仪表读数。 2×147 2×98 2×49 1 2 3 4 t 5 6 P( N ) 图2-2 加载程序图

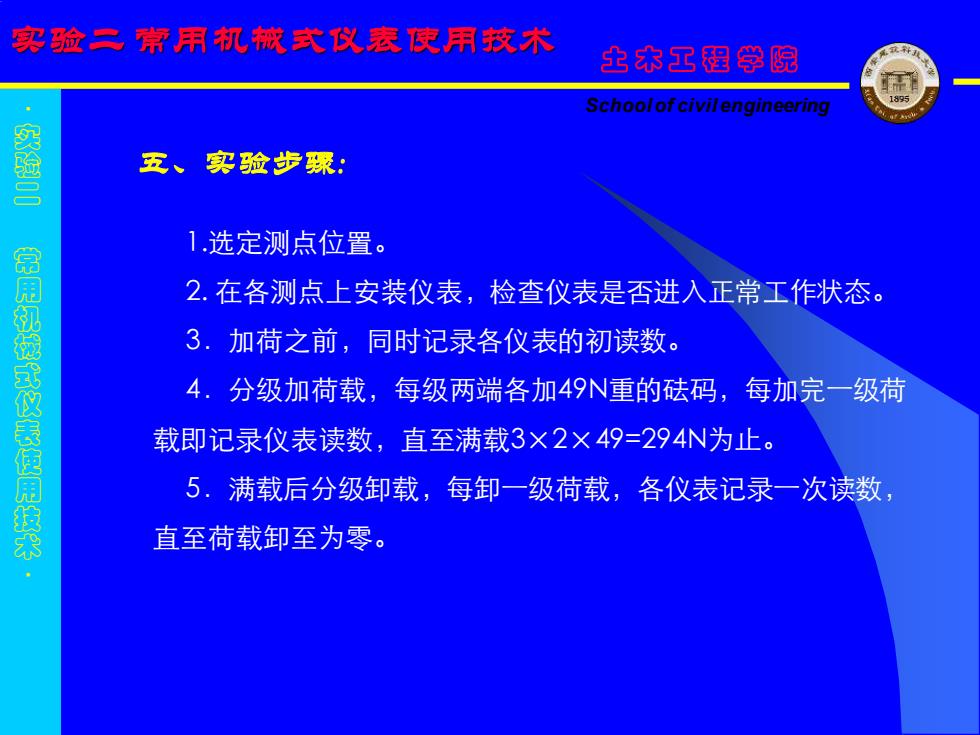

实验二常用机就式仪森使用技术 士木工程学配 Schoolof civilengineering 实验二 五、实验步骤： 1选定测点位置。 2.在各测点上安装仪表，检查仪表是否进入正常工作状态。 常用补械式仪表使用技术 3.加荷之前，同时记录各仪表的初读数。 4.分级加荷载，每级两端各加49N重的砝码，每加完一级荷 载即记录仪表读数，直至满载3×2×49=294N为止。 5.满载后分级卸载，每卸一级荷载，各仪表记录一次读数， 直至荷载卸至为零
土 木 工 程 学 院 School of civil engineering 实验二 常用机械式仪表使用技术 · 实 验 二 常 用 机 械 式 仪 表 使 用 技 术· 五、实验步骤: 1.选定测点位置。 2. 在各测点上安装仪表，检查仪表是否进入正常工作状态。 3．加荷之前，同时记录各仪表的初读数。 4．分级加荷载，每级两端各加49N重的砝码，每加完一级荷 载即记录仪表读数，直至满载3×2×49=294N为止。 5．满载后分级卸载，每卸一级荷载，各仪表记录一次读数， 直至荷载卸至为零

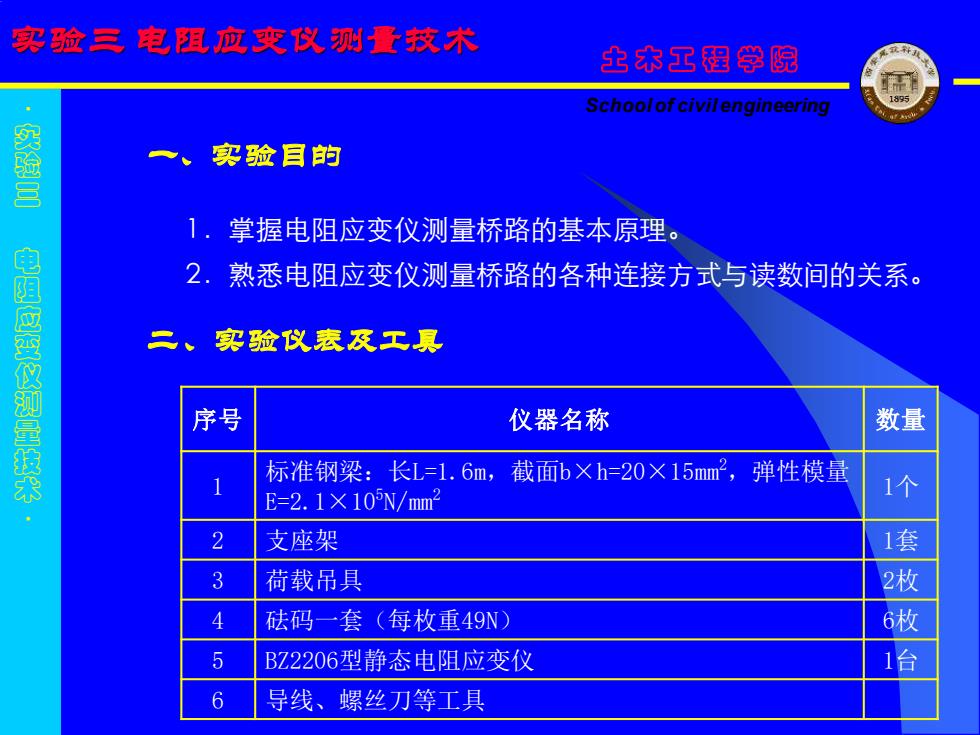

实验三电且应变仪测量教术 士木工程学院 Schoolof civilengineering 1895 实验三 实验目的 1.掌握电阻应变仪测量桥路的基本原理。 2.熟悉电阻应变仪测量桥路的各种连接方式与读数间的关系。 电阻应变仪测量技术 二、实验仪表及工具 序号 仪器名称 数量 标准钢梁：长L=1.6m, 截面b×h=20×15mm2,弹性模量 E=2.1×105N/mm2 1个 2 支座架 1套 3 荷载吊具 2枚 4 砝码一套（每枚重49N) 6枚 5 BZ2206型静态电阻应变仪 1台 6 导线、螺丝刀等工具
土 木 工 程 学 院 School of civil engineering 实验三 电阻应变仪测量技术 · 实 验 三 电 阻 应 变 仪 测 量 技 术· 一、实验目的 1．掌握电阻应变仪测量桥路的基本原理。 2．熟悉电阻应变仪测量桥路的各种连接方式与读数间的关系。 二、实验仪表及工具 序号 仪器名称 数量 1 标准钢梁：长L=1.6m，截面b×h=20×15mm2，弹性模量 E=2.1×105 N/mm2 1个 2 支座架 1套 3 荷载吊具 2枚 4 砝码一套（每枚重49N） 6枚 5 BZ2206型静态电阻应变仪 1台 6 导线、螺丝刀等工具
