土木工程实验教学中心 、1895 Experimental Teaching Center of Civil Engineering 《土工测试技术》 实验
Experimental Teaching Center of Civil Engineering 土 木 工 程 实 验 教 学 中 心 《土工测试技术》 实验
士木工程实验教学中心 、1895 Experimental Teaching Center of Civil Engineering 课程简介 《土工测试技术》是土木工程专业岩土工程方向的专业课。我国 地域辽阔，自然地理环境复杂多样，土的工程性质也干变万化，随着 工程建设发展，需要对土的工程性质更全面更深入地研究，因此如何 通过有效的土工实验技术正确的测定土的工程性质指标，对各类工程 建设项目至关重要，是岩土工程勘察中重要内容。 通过本课程的学习使学生掌握常用的土工测试方法和理论，了解 土体物理力学性质指标的工程应用，学会编制实验方案和实验数据整 理的方法，增强学生实践动手能力和综合分析能力，培养学生认真工 作习惯
Experimental Teaching Center of Civil Engineering 土 木 工 程 实 验 教 学 中 心 课程简介 《土工测试技术》是土木工程专业岩土工程方向的专业课。我国 地域辽阔，自然地理环境复杂多样，土的工程性质也千变万化，随着 工程建设发展，需要对土的工程性质更全面更深入地研究，因此如何 通过有效的土工实验技术正确的测定土的工程性质指标，对各类工程 建设项目至关重要，是岩土工程勘察中重要内容。 通过本课程的学习使学生掌握常用的土工测试方法和理论，了解 土体物理力学性质指标的工程应用，学会编制实验方案和实验数据整 理的方法，增强学生实践动手能力和综合分析能力，培养学生认真工 作习惯
目录 士木工程学院 Schoolof civilengineering 星 实验一 含水率实验 实验八 渗透实验 实验二 密度实验 实验九 击实实验 实验三比重实验 实验十 固结（压缩）实验 实验四颗粒分析实验 实验十一直接剪切实验 实验五界限含水量实验实验十二 无侧限抗压强度实验 ·目 实验六相对密度实验 实验十三三轴剪切实验 最 实验七天然休止角
土 木 工 程 学 院 School of civil engineering 目 录 实验一 含水率实验 实验二 密度实验 实验三 比重实验 实验四 颗粒分析实验 实验五 界限含水量实验 实验六 相对密度实验 实验七 天然休止角 · 目 录· 目 录· 目 录· 目 录· 目 录· 实验八 渗透实验 实验九 击实实验 实验十 固结（压缩）实验 实验十一 直接剪切实验 实验十二 无侧限抗压强度实验 实验十三 三轴剪切实验

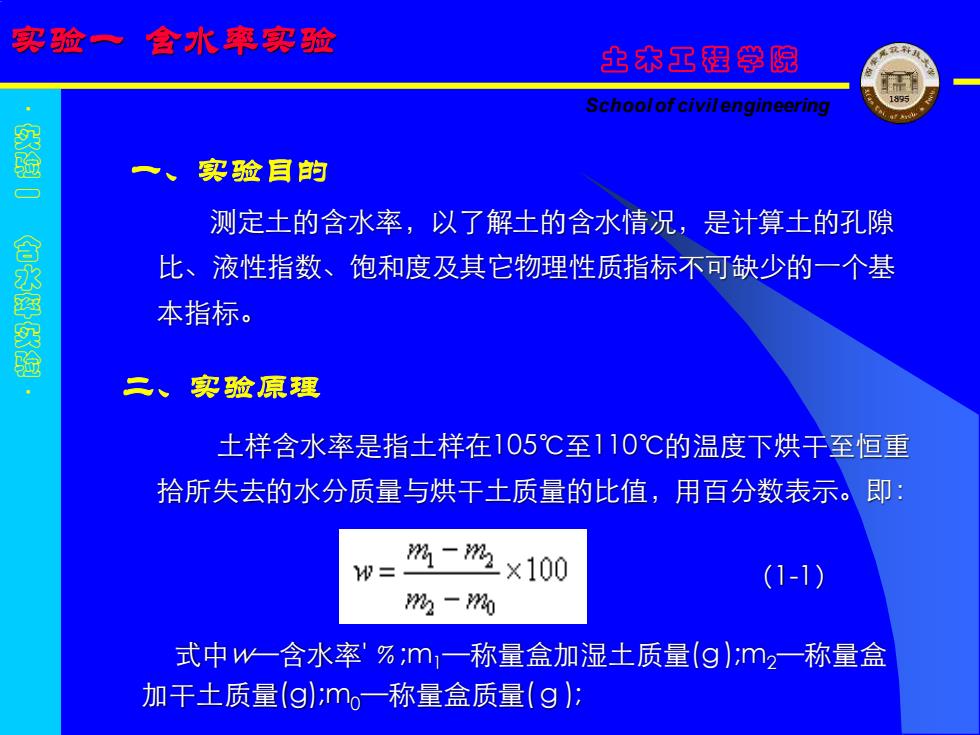

实验一含水率实验 士木工程学配 Schoolof civilengineering 实验 实验目的 测定土的含水率，以了解土的含水情况，是计算土的孔隙 合水率实验 比、液性指数、饱和度及其它物理性质指标不可缺少的一个基 本指标。 二、实验原理 土样含水率是指土样在105℃至110℃的温度下烘干至恒重 拾所失去的水分质量与烘干土质量的比值，用百分数表示。即： 洲-%X100 (1-1) 次一0 式中w一含水率'%m一称量盒加湿土质量(g)m2一称量盒 加干土质量(gm。一称量盒质量(g):
土 木 工 程 学 院 School of civil engineering 实验一 含水率实验 · 实 验 一 含 水 率 实 验· 一、实验目的 测定土的含水率，以了解土的含水情况，是计算土的孔隙 比、液性指数、饱和度及其它物理性质指标不可缺少的一个基 本指标。 二、实验原理 土样含水率是指土样在105℃至110℃的温度下烘干至恒重 拾所失去的水分质量与烘干土质量的比值，用百分数表示。即： （1-1） 式中w—含水率' ﹪;m1—称量盒加湿土质量(g );m2—称量盒 加干土质量(g);m0—称量盒质量( g );
实验一含水率实验 士木工程学院 Schoolof civilengineering 1895 实验 三、实验方法 1、烘干法 合水率实验 1)仪器设备 (1)恒温烘箱； (2)分析天平感量0.01g; (③)附属设备、称量盆（铝盒）、干燥器、温度计等。 2)操作步骤 (1)从土样中选取具有代表性的试样15~30g(对于砾 类土，取100g以上试样)，放在称量盒中，立即盖好盒盖，称 盒加湿土质量m1,准确至0.01g
土 木 工 程 学 院 School of civil engineering 实验一 含水率实验 · 实 验 一 含 水 率 实 验· 三、实验方法 1、烘干法 1）仪器设备 （1）恒温烘箱； （2）分析天平感量0.01g； （3）附属设备、称量盆（铝盒）、干燥器、温度计等。 2） 操作步骤 （1）从土样中选取具有代表性的试样15～30g（对于砾 类土，取100g以上试样），放在称量盒中，立即盖好盒盖，称 盒加湿土质量m1，准确至0.01g
