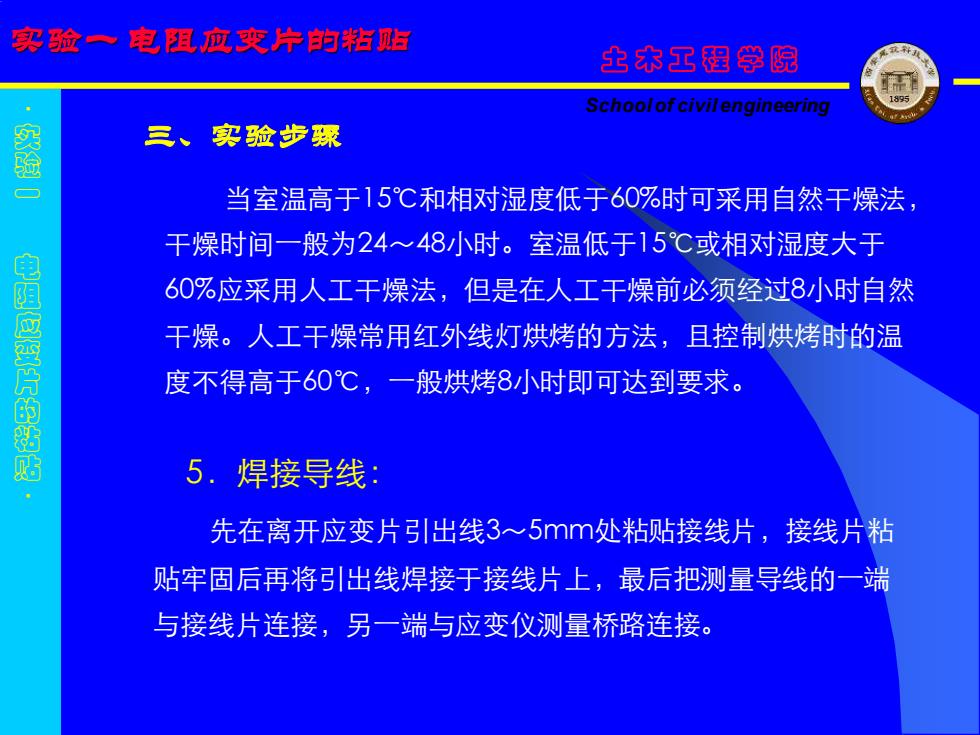

实脸一电阻应变片的粘贴 士木工程学配 Schoolof civilengineering 置 三、实验步骤 当室温高于15℃和相对湿度低于60%时可采用自然干燥法， 干燥时间一般为24~48小时。室温低于15℃或相对湿度大于 60%应采用人工干燥法，但是在人工干燥前必须经过8小时自然 阻应变片的粘贴 干燥。人工干燥常用红外线灯烘烤的方法，且控制烘烤时的温 度不得高于60℃，一般烘烤8小时即可达到要求。 5.焊接导线： 先在离开应变片引出线3~5mm处粘贴接线片，接线片粘 贴牢固后再将引出线焊接于接线片上，最后把测量导线的一端 与接线片连接，另一端与应变仪测量桥路连接
土 木 工 程 学 院 School of civil engineering 实验一 电阻应变片的粘贴 · 实 验 一 电 阻 应 变 片 的 粘 贴· 三、实验步骤 当室温高于15℃和相对湿度低于60%时可采用自然干燥法， 干燥时间一般为24～48小时。室温低于15℃或相对湿度大于 60%应采用人工干燥法，但是在人工干燥前必须经过8小时自然 干燥。人工干燥常用红外线灯烘烤的方法，且控制烘烤时的温 度不得高于60℃，一般烘烤8小时即可达到要求。 5．焊接导线： 先在离开应变片引出线3～5mm处粘贴接线片，接线片粘 贴牢固后再将引出线焊接于接线片上，最后把测量导线的一端 与接线片连接，另一端与应变仪测量桥路连接

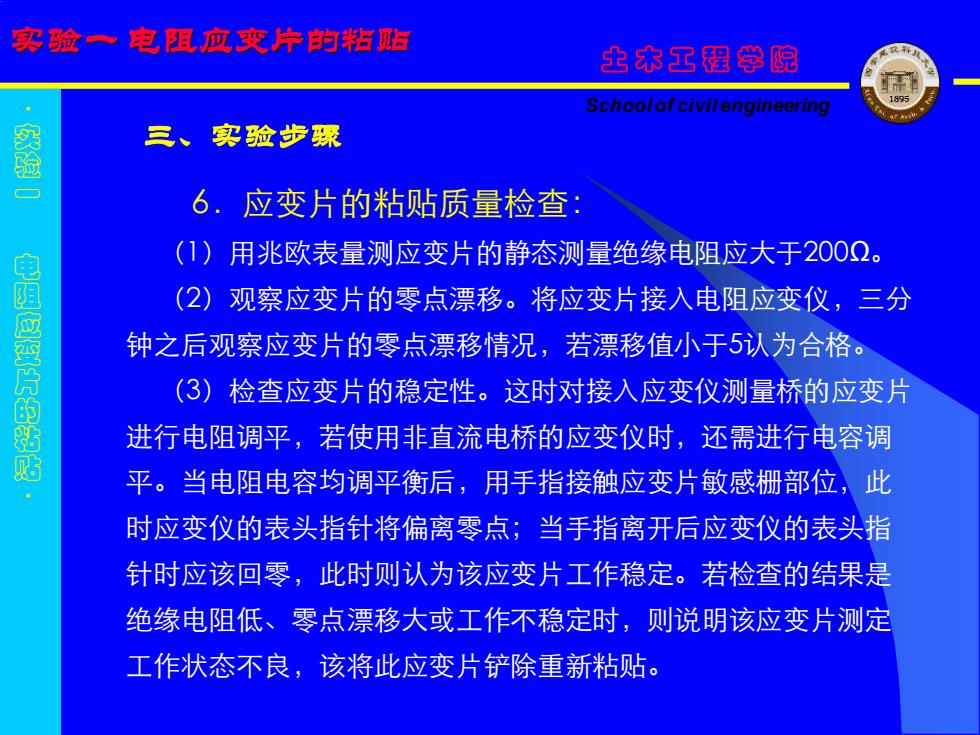

实验电阻应变片的粘贴 士木工程学院 Schoolof civilengineering 置 三、实验步骤 6.应变片的粘贴质量检查： (1)用兆欧表量测应变片的静态测量绝缘电阻应大于200Ω。 电阻应变片的粘贴 (2)观察应变片的零点漂移。将应变片接入电阻应变仪，三分 钟之后观察应变片的零点漂移情况，若漂移值小于5认为合格。 (3)检查应变片的稳定性。这时对接入应变仪测量桥的应变片 进行电阻调平，若使用非直流电桥的应变仪时，还需进行电容调 平。当电阻电容均调平衡后，用手指接触应变片敏感栅部位，此 时应变仪的表头指针将偏离零点；当手指离开后应变仪的表头指 针时应该回零，此时则认为该应变片工作稳定。若检查的结果是 绝缘电阻低、零点漂移大或工作不稳定时，则说明该应变片测定 工作状态不良，该将此应变片铲除重新粘贴
土 木 工 程 学 院 School of civil engineering 实验一 电阻应变片的粘贴 · 实 验 一 电 阻 应 变 片 的 粘 贴· 三、实验步骤 6．应变片的粘贴质量检查： （1）用兆欧表量测应变片的静态测量绝缘电阻应大于200Ω。 （2）观察应变片的零点漂移。将应变片接入电阻应变仪，三分 钟之后观察应变片的零点漂移情况，若漂移值小于5认为合格。 （3）检查应变片的稳定性。这时对接入应变仪测量桥的应变片 进行电阻调平，若使用非直流电桥的应变仪时，还需进行电容调 平。当电阻电容均调平衡后，用手指接触应变片敏感栅部位，此 时应变仪的表头指针将偏离零点；当手指离开后应变仪的表头指 针时应该回零，此时则认为该应变片工作稳定。若检查的结果是 绝缘电阻低、零点漂移大或工作不稳定时，则说明该应变片测定 工作状态不良，该将此应变片铲除重新粘贴

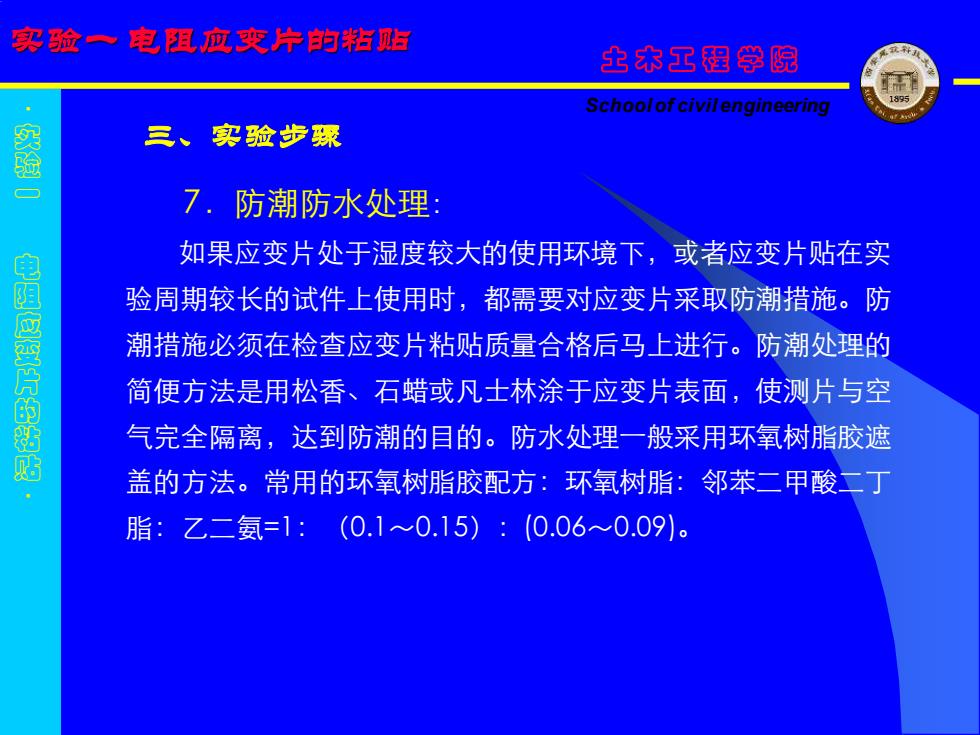

实脸一电阻应变片的粘贴 士木工程学配 Schoolof civilengineering 置 三、实验步骤 7.防潮防水处理 电 如果应变片处于湿度较大的使用环境下，或者应变片贴在实 应变 验周期较长的试件上使用时，都需要对应变片采取防潮措施。防 潮措施必须在检查应变片粘贴质量合格后马上进行。防潮处理的 片的粘 简便方法是用松香、石蜡或凡士林涂于应变片表面，使测片与空 气完全隔离，达到防潮的目的。防水处理一般采用环氧树脂胶遮 盖的方法。常用的环氧树脂胶配方：环氧树脂：邻苯二甲酸工丁 脂：乙二氨=1：(0.1~0.15)：(0.060.09)
土 木 工 程 学 院 School of civil engineering 实验一 电阻应变片的粘贴 · 实 验 一 电 阻 应 变 片 的 粘 贴· 三、实验步骤 7．防潮防水处理： 如果应变片处于湿度较大的使用环境下，或者应变片贴在实 验周期较长的试件上使用时，都需要对应变片采取防潮措施。防 潮措施必须在检查应变片粘贴质量合格后马上进行。防潮处理的 简便方法是用松香、石蜡或凡士林涂于应变片表面，使测片与空 气完全隔离，达到防潮的目的。防水处理一般采用环氧树脂胶遮 盖的方法。常用的环氧树脂胶配方：环氧树脂：邻苯二甲酸二丁 脂：乙二氨=1：（0.1～0.15）：(0.06～0.09)
实验二常用机就式仪表使用技术 士木工程学院 Schoolof civilengineering 1895 实验二 实验目的 1.了解各种机械式仪表的构造原理和安装调试方法。 常用机械式仪表使用技术 2.掌握机械式仪表的测试方法，熟悉仪表刻度、量程与测 量精度的关系，标距与应变的关系。 3.了解结构静力实验的荷载分级方法和加载制度
土 木 工 程 学 院 School of civil engineering 实验二 常用机械式仪表使用技术 · 实 验 二 常 用 机 械 式 仪 表 使 用 技 术· 一、实验目的 1．了解各种机械式仪表的构造原理和安装调试方法。 2．掌握机械式仪表的测试方法，熟悉仪表刻度、量程与测 量精度的关系，标距与应变的关系。 3．了解结构静力实验的荷载分级方法和加载制度
实验二常用机就式仪表使用较术 士木工程学配 Schoolof civilengineering 实验二 二、实验仪表及工具 序号 仪器名称 数量 标准钢梁：长L=1.6m,截面b×h=20×15 常用补械式仪表使用技术 mm2,弹性模量E=2.1×105N/mm2 1个 2 支座架 1副 3 荷载吊具 2枚 4 砝码一套（每枚重49N) 6枚 5 百分表 3块 6 千分表 1块 7 手持应变仪 1套 8 附着式应变计 1套 9 磁性表座 4个
土 木 工 程 学 院 School of civil engineering 实验二 常用机械式仪表使用技术 · 实 验 二 常 用 机 械 式 仪 表 使 用 技 术· 序号 仪器名称 数量 1 标准钢梁：长L=1.6m，截面b×h=20×15 mm2，弹性模量E=2.1×105N/mm2 1个 2 支座架 1副 3 荷载吊具 2枚 4 砝码一套（每枚重49N） 6枚 5 百分表 3块 6 千分表 1块 7 手持应变仪 1套 8 附着式应变计 1套 9 磁性表座 4个 二、实验仪表及工具
