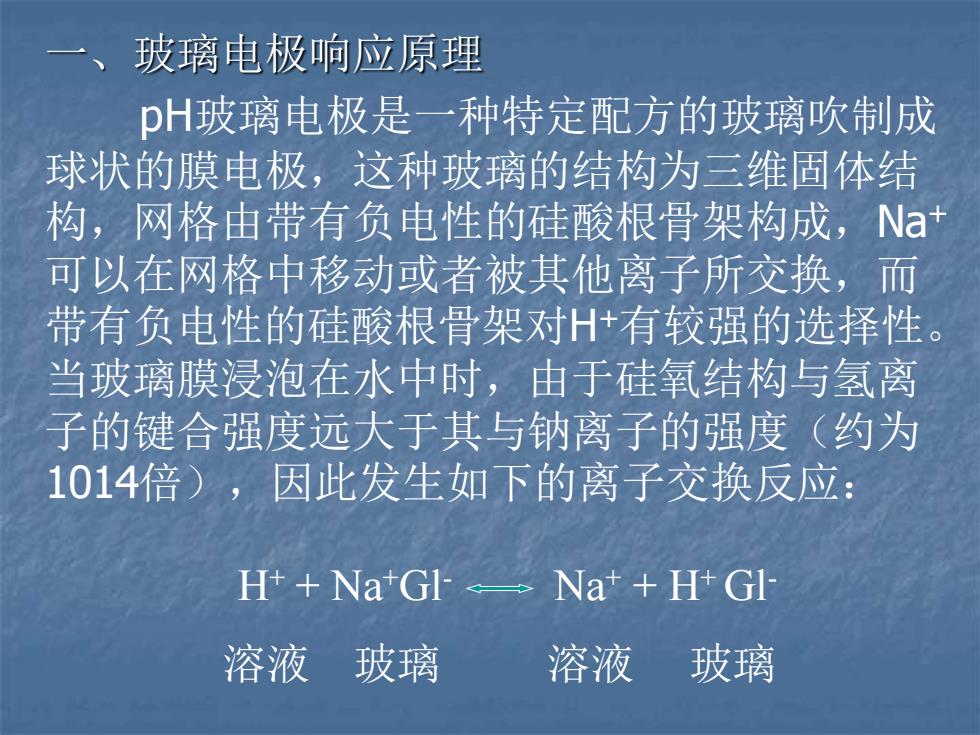

一、玻璃电极响应原理 pH玻璃电极是一种特定配方的玻璃吹制成 球状的膜电极，这种玻璃的结构为三维固体结 构，网格由带有负电性的硅酸根骨架构成，Na+ 可以在网格中移动或者被其他离子所交换，而 带有负电性的硅酸根骨架对H+有较强的选择性。 当玻璃膜浸泡在水中时，由于硅氧结构与氢离 子的键合强度远大于其与钠离子的强度（约为 1014倍），因此发生如下的离子交换反应： H+ + Na+Gl- Na+ + H+ Gl- 溶液 玻璃 溶液 玻璃
一、玻璃电极响应原理 pH玻璃电极是一种特定配方的玻璃吹制成 球状的膜电极，这种玻璃的结构为三维固体结 构，网格由带有负电性的硅酸根骨架构成，Na+ 可以在网格中移动或者被其他离子所交换，而 带有负电性的硅酸根骨架对H+有较强的选择性。 当玻璃膜浸泡在水中时，由于硅氧结构与氢离 子的键合强度远大于其与钠离子的强度（约为 1014倍），因此发生如下的离子交换反应： H+ + Na+Gl- Na+ + H+ Gl- 溶液 玻璃 溶液 玻璃
Membrane electrodes A potential difference is created across a membrane that can be measured. There is no change in the Ag wire solution or actual contact. 0.IN HCI PH electrode AgCl -first discovered -still the most significant thin relies on a glass membrane. glass wall

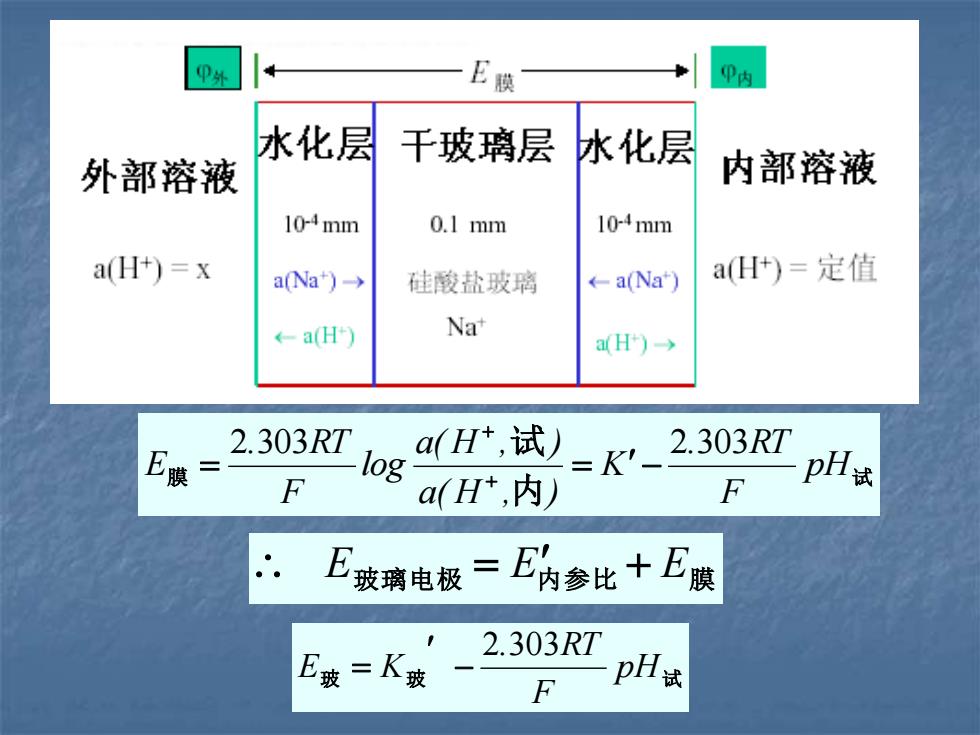

E玻璃电极 E内参比 + E膜 = 膜 试 内 试 pH F . RT K a( H , ) a( H , ) log F . RT E 2 303 2 303 = = − + + 玻 玻 pH试 F . RT E K 2 303 − =
E玻璃电极 E内参比 + E膜 = 膜 试 内 试 pH F . RT K a( H , ) a( H , ) log F . RT E 2 303 2 303 = = − + + 玻 玻 pH试 F . RT E K 2 303 − =
二、参比电极的原理 甘汞电极由金属汞和甘 汞及氯化钾溶液所组成。 电极表示式为： Hg | Hg2Cl2 (s), KCl 电极反应： Hg2Cl2 +2e → 2Hg + 2Cla (Cl ) lg F . RT E E( Hg Cl / Hg ) − + = 2 2 2 2 303 1
二、参比电极的原理 甘汞电极由金属汞和甘 汞及氯化钾溶液所组成。 电极表示式为： Hg | Hg2Cl2 (s), KCl 电极反应： Hg2Cl2 +2e → 2Hg + 2Cla (Cl ) lg F . RT E E( Hg Cl / Hg ) − + = 2 2 2 2 303 1
