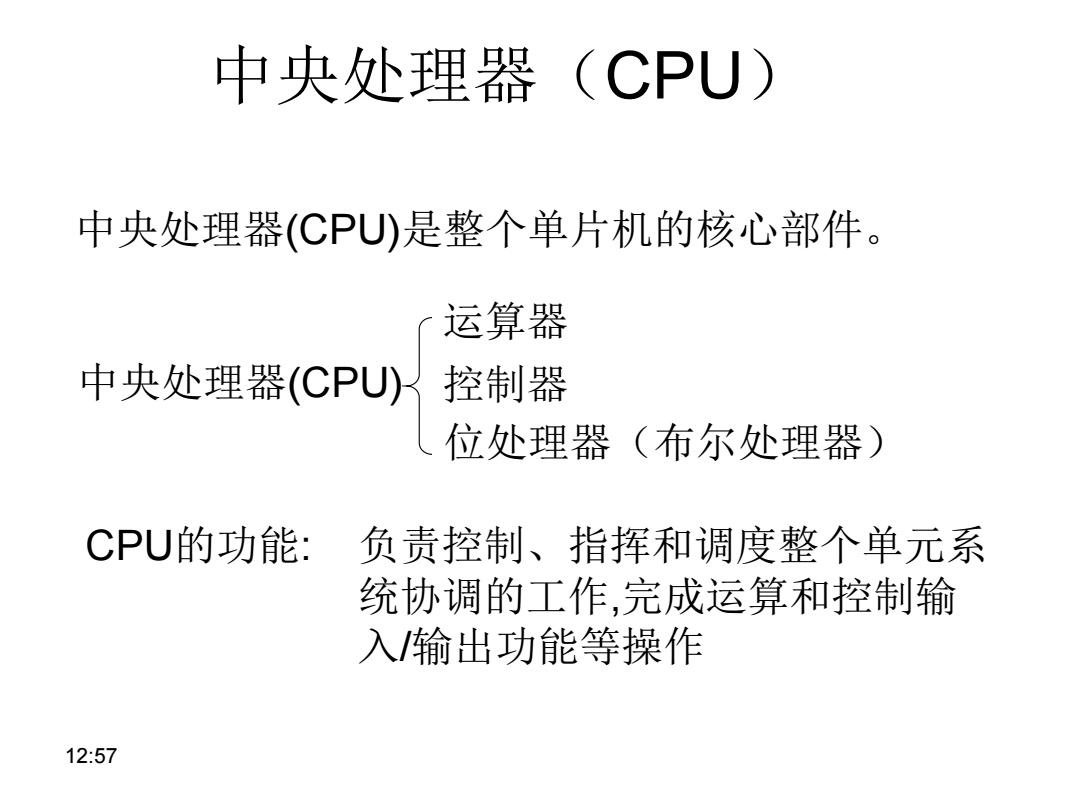

中央处理器(CPU) 中央处理器(CPU)是整个单片机的核心部件。 运算器 中央处理器(CPU) 控制器 位处理器（布尔处理器) CPU的功能：负责控制、指挥和调度整个单元系 统协调的工作，完成运算和控制输 入/输出功能等操作 12:57
中央处理器（CPU） 中央处理器(CPU)是整个单片机的核心部件。 运算器 控制器 位处理器（布尔处理器） 中央处理器(CPU) CPU的功能: 负责控制、指挥和调度整个单元系 统协调的工作,完成运算和控制输 入/输出功能等操作 12:57

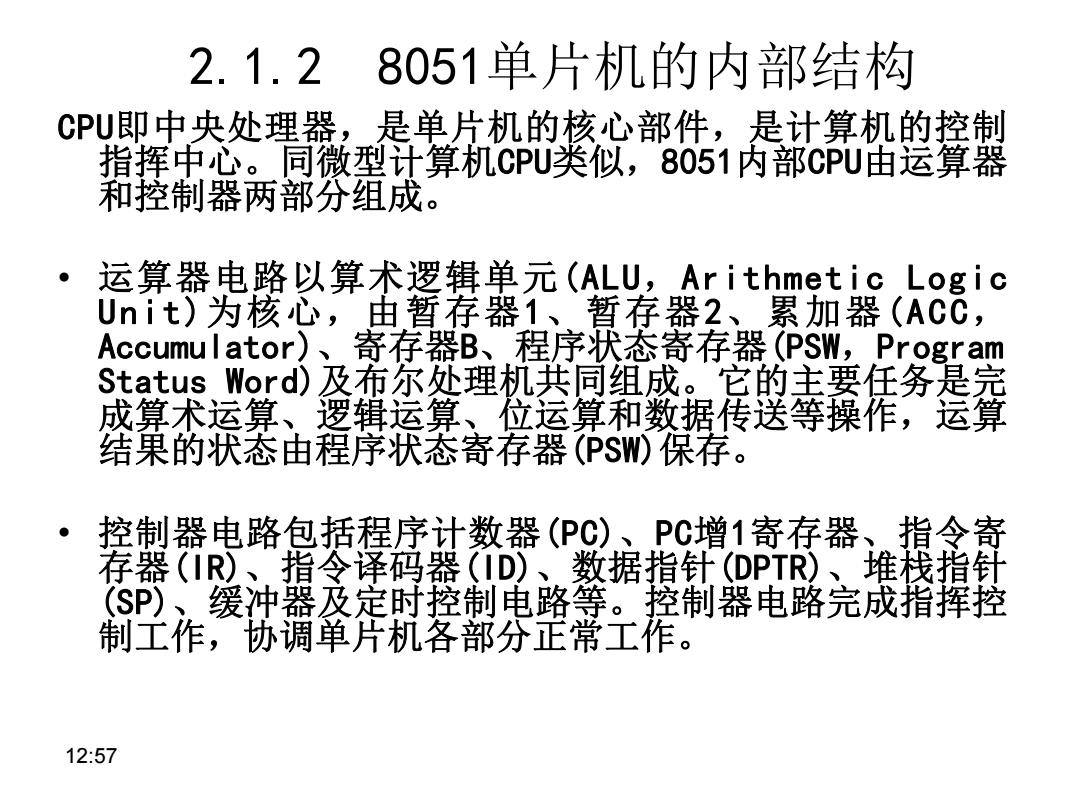

2.1.2 8051单片机的内部结构 CPU即中央处理器，是单片机的核心部件，是计算机的控制 指挥中心。同微型计算机CPU类似，8051内部CPU由运算器 和控制器两部分组成。 运算器电路以算术逻辑单元(ALU,Arithmetic Logic Unit)为核心，由暂存器1、暂存器2、累加器(AC0, Accumulator)、寄存器B、程序状态寄存器(PSW,Program Status Word)及布尔处理机共同组成。它的主要任务是完 成算术运算、逻辑运算、位运算和数据传送等操作，运算 结巢的状态由程序状态寄存器(PSW)保存。 ●】 控制器电路包括程序计数器(PC)、PC增1寄存器、，指令寄 存器(IR)、,指令译码器(D)、,数据指针(DPTR)、堆栈指针 (SP)、缓冲器及定时控制电路等。控制器电路完成指挥控 制工作，协调单片机各部分正常工作。 12:57
2.1.2 8051单片机的内部结构 CPU即中央处理器，是单片机的核心部件，是计算机的控制 指挥中心。同微型计算机CPU类似，8051内部CPU由运算器 和控制器两部分组成。 • 运算器电路以算术逻辑单元(ALU，Arithmetic Logic Unit)为核心，由暂存器1、暂存器2、累加器(ACC， Accumulator)、寄存器B、程序状态寄存器(PSW，Program Status Word)及布尔处理机共同组成。它的主要任务是完 成算术运算、逻辑运算、位运算和数据传送等操作，运算 结果的状态由程序状态寄存器(PSW)保存。 • 控制器电路包括程序计数器(PC)、PC增1寄存器、指令寄 存器(IR)、指令译码器(ID)、数据指针(DPTR)、堆栈指针 (SP)、缓冲器及定时控制电路等。控制器电路完成指挥控 制工作，协调单片机各部分正常工作。 12:57
1.运算器 算数逻辑单元 累加器A (1)运算器的组成 寄存器B 暂存器(TEMP) 程序状态寄存器PSW (2)功能：进行算术运算和逻辑运算，也可以对单 字节、半字节(4位)等数据进行操作。 12:57
1. 运算器 （1）运算器的组成 算数逻辑单元 累加器A 寄存器B 暂存器(TEMP) 程序状态寄存器PSW （2）功能：进行算术运算和逻辑运算,也可以对单 字节、半字节（4位）等数据进行操作。 12:57
2.控制器 控制器是控制单片机的神经中枢。 程序计数器PC 指令寄存器R 指令译码D 控制器 数据指针DPTR 堆栈指针SP RAM地址寄存器 时钟发生器 定时控制逻辑 12:57
2. 控制器 控制器是控制单片机的神经中枢。 程序计数器PC 指令寄存器IR 指令译码ID 数据指针DPTR 堆栈指针SP RAM地址寄存器 时钟发生器 定时控制逻辑 控制器 12:57
3.位处理器（布尔处理机） ◆MCS-51CPU内有一个一位处理机子系统 ◆是一个完整的位单片机，只是每次处理的数据只是一位 ◆有自己累加器CY,数据存储器（可位寻址空间） 逻辑与 ◆能完成各种逻辑运算 逻辑或 逻辑非 异或等 逻辑电路的仿真 ◆用途 开关量的控制 设置状态标志位等 12:57
3. 位处理器（布尔处理机） uMCS-51CPU内有一个一位处理机子系统 u是一个完整的位单片机，只是每次处理的数据只是一位 u有自己累加器CY，数据存储器（可位寻址空间） 逻辑与 逻辑或 逻辑非 异或等 逻辑电路的仿真 开关量的控制 设置状态标志位等 u能完成各种逻辑运算 u用途 12:57
