第十二章 变形缝 房屋建筑学 12.1变形缝的作 用类型要求 习题 12.2变形缝构造 6、沉降缝的构造做法中要求基础。 答案 ①断开 小结 ②不断开 习题 ③可断开也可不断开 7、在地震区设置伸缩缝时，必须满足()的设置要求。 答案 ①防震缝 ②沉降缝 ③分格缝 8、何谓变形缝？ 答案) 9、何谓伸缩缝？答累 ⊙嘉章火￥ Xin Jiang Unive-sily 瑰筑工程学院 10、用图示例楼板层的基本组成层次。 答索
房屋建筑学 16 第十二章 变形缝 习题 6、沉降缝的构造做法中要求基础 。 ① 断开 ② 不断开 ③ 可断开也可不断开 7、在地震区设置伸缩缝时，必须满足( )的设置要求。 ① 防震缝 ② 沉降缝 ③ 分格缝 8、何谓变形缝？ 9、何谓伸缩缝？ 10、用图示例楼板层的基本组成层次。 12.1 变形缝的作 用类型要求 12.2 变形缝构造 小结 习题
第十二章 变形缝 房屋建筑学 谢谢！ ⊙嘉章大学 Kin Jiang国vesy 观筑工程学院
房屋建筑学 17 第十二章 变形缝 谢谢！

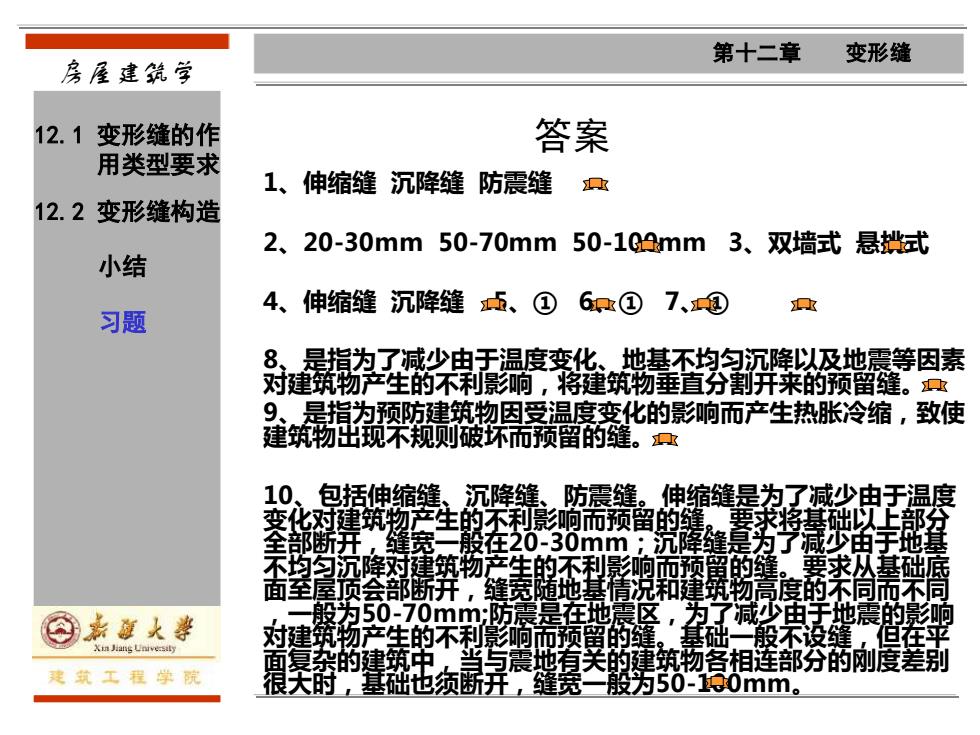

第十二章 变形缝 房屋建筑学 12.1变形缝的作 答案 用类型要求 1、伸缩缝沉降缝防震缝口 12.2变形缝构造 2、20-30mm50-70mm50-1c9mm 3、双墙式悬挡式 小结 4、伸缩缝沉降缝点、①6①7、④ Q 习题 8、是指为了减少电手温度变化、地基不均匀沉降以及地震等因素 对建筑物产生的不利影响，将建筑物垂直分割开来的预留缝。口 9、,是指为预防建筑物因受温度变化的影响而产生热胀冷缩，致使 建筑物出现不规则破环而预留的缝。风 10、包括伸缩缝、沉降缝、，防震缝。伸缩缝是为了减少由于温度 8数 全部断开 不均匀沉降对建筑物产生的不利影响而预留的缝！ 要求丛基础鹰 面至屋顶会部，拼，缝卖地基猜说和逢绿物焉度需不肯 ⊙嘉道大学 蜜生6质量，·起建闺 过建绒物产生的不利影狗市预童的醒； 般不设缝 但在平 画复杂的建筑中， 残筑工程学院 当与震地有关的建筑物吝相连部分的刚度差别 很天时基础也须断开，缝一般药50-0mm
房屋建筑学 18 第十二章 变形缝 答案 1、伸缩缝 沉降缝 防震缝 2、20-30mm 50-70mm 50-100mm 3、双墙式 悬挑式 4、伸缩缝 沉降缝 5、① 6、① 7、① 8、是指为了减少由于温度变化、地基不均匀沉降以及地震等因素 对建筑物产生的不利影响，将建筑物垂直分割开来的预留缝。 9、是指为预防建筑物因受温度变化的影响而产生热胀冷缩，致使 建筑物出现不规则破坏而预留的缝。 10、包括伸缩缝、沉降缝、防震缝。伸缩缝是为了减少由于温度 变化对建筑物产生的不利影响而预留的缝。要求将基础以上部分 全部断开，缝宽一般在20-30mm；沉降缝是为了减少由于地基 不均匀沉降对建筑物产生的不利影响而预留的缝。要求从基础底 面至屋顶会部断开，缝宽随地基情况和建筑物高度的不同而不同 ，一般为50-70mm;防震是在地震区，为了减少由于地震的影响 对建筑物产生的不利影响而预留的缝。基础一般不设缝，但在平 面复杂的建筑中，当与震地有关的建筑物各相连部分的刚度差别 很大时，基础也须断开，缝宽一般为50-100mm。 12.1 变形缝的作 用类型要求 12.2 变形缝构造 小结 习题
第十二章 变形缝 房屋建筑学 12.1变形缝的作 用类型要求 伸缩缝定义 12.1.1伸缩缝 12.1.2沉降缝 12.1.3防晨缝 为适应温度变化，沿建筑物长度方向每隔一 12.2变形缝构造 定距离预留缝隙，将建筑物断开，而设置的缝 隙称为伸缩缝，也称温度缝。 小结 习题 ⊙嘉章大学 Xin Jiang Univessily 观筑工程学院 a
房屋建筑学 19 第十二章 变形缝 为适应温度变化，沿建筑物长度方向每隔一 定距离预留缝隙，将建筑物断开 ，而设置的缝 隙称为伸缩缝，也称温度缝。 12.1.1 伸缩缝 12.1.2 沉降缝 12.1.3 防震缝 12.1 变形缝的作 用类型要求 12.2 变形缝构造 小结 习题 伸缩缝定义
