用户到ISP的链路使用PPP协议轮 已向互联网管理机构 申请到一批P地址 用 接入网 ISP 至互联网 户 PPP协议
用户到 ISP 的链路使用 PPP 协议 用 户 至互联网 已向互联网管理机构 申请到一批 IP 地址 ISP 接入网 PPP 协议
1.PPP协议应满足的需求 360 简单一这是首要的要求。 封装成帧一！ 必须规定特殊的字符作为帧定界符。 透明性—一 必须保证数据传输的透明性。 多种网络层协议一能够在同一条物理链路上同时支 持多种网络层协议。 ■ 多种类型链路一 能够在多种类型的链路上运行。 差错检测一 能够对接收端收到的帧进行检测，并立 即丢弃有差错的帧
1. PPP 协议应满足的需求 简单 —— 这是首要的要求。 封装成帧 —— 必须规定特殊的字符作为帧定界符。 透明性 —— 必须保证数据传输的透明性。 多种网络层协议 —— 能够在同一条物理链路上同时支 持多种网络层协议。 多种类型链路 —— 能够在多种类型的链路上运行。 差错检测 —— 能够对接收端收到的帧进行检测，并立 即丢弃有差错的帧
3.PPP协议的组成 PPP协议有三个组成部分 ·()一个将P数据报封装到串行链路的方法。 ·(2)链路控制协议LCP(Link Control Protocol)。 a(3)网络控制协议NCP(Network Control Protocol)
3. PPP 协议的组成 PPP 协议有三个组成部分： (1) 一个将 IP 数据报封装到串行链路的方法。 (2) 链路控制协议 LCP (Link Control Protocol)。 (3) 网络控制协议 NCP (Network Control Protocol)
3.2.2 PPP协议的帧格式 PPP帧的首部和尾部分别为4个字段和2个字段。 标志字段F=0x7E(符号“0x表示后面的字 符是用十六进制表示。十六进制的7E的二进制 表示是01111110) 地址字段A只置为OxFF。地址字段实际上并不 起作用 控制字段C通常置为0x03。 PPP是面向字节的，所有的PPP帧的长度都是 整数字节
3.2.2 PPP 协议的帧格式 PPP帧的首部和尾部分别为4个字段和2个字段。 标志字段 F = 0x7E （符号“0x”表示后面的字 符是用十六进制表示。十六进制的 7E 的二进制 表示是 01111110）。 地址字段 A 只置为 0xFF。地址字段实际上并不 起作用。 控制字段 C 通常置为 0x03。 PPP 是面向字节的，所有的 PPP 帧的长度都是 整数字节

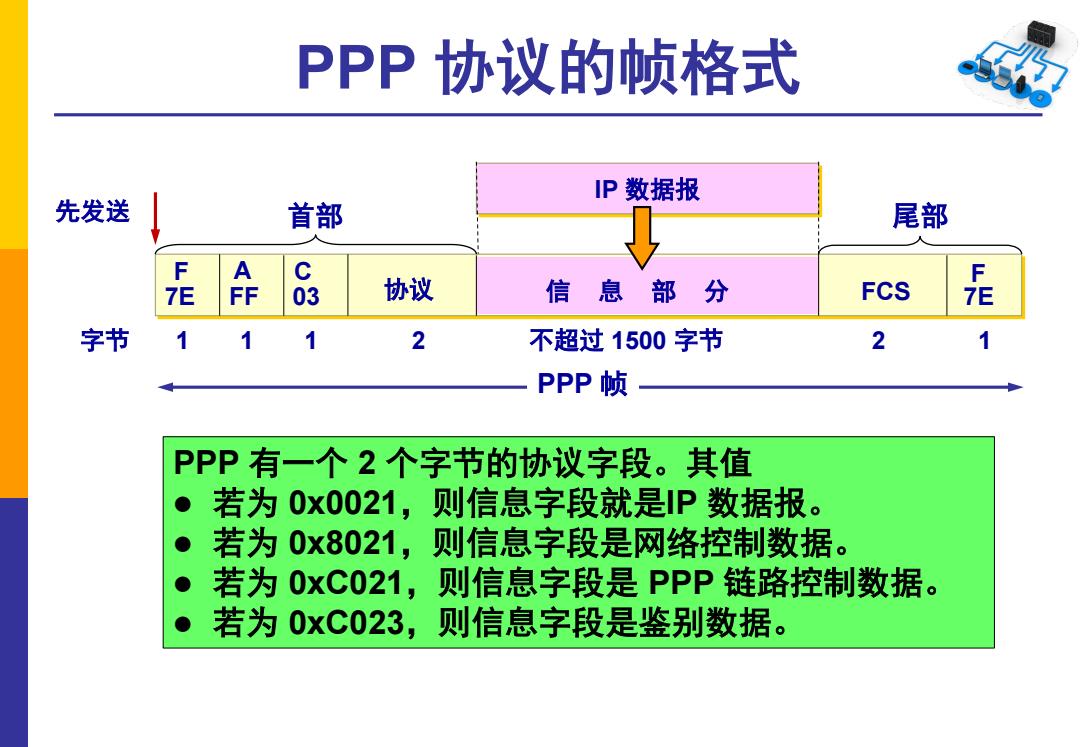

PPP协议的帧格式 IP数据报 先发送 首部 尾部 F A C 7E FF 03 协议 信息部分 FCS 7E 字节 1 2 不超过1500字节 2 PPP帧 PPP有一个2个字节的协议字段。其值 ● 若为0x0021,则信息字段就是IP数据报。 ● 若为0x8021,! 则信息字段是网络控制数据。 ●小 若为0xC021, 则信息字段是PPP链路控制数据。 ● 若为0xC023,则信息字段是鉴别数据
PPP 协议的帧格式 IP 数据报 字节 1 1 1 2 不超过 1500 字节 2 1 PPP 帧 先发送 7E FF 03 F A C FCS F 协议 信 息 部 分 7E 首部 尾部 PPP 有一个 2 个字节的协议字段。其值 若为 0x0021，则信息字段就是IP 数据报。 若为 0x8021，则信息字段是网络控制数据。 若为 0xC021，则信息字段是 PPP 链路控制数据。 若为 0xC023，则信息字段是鉴别数据
