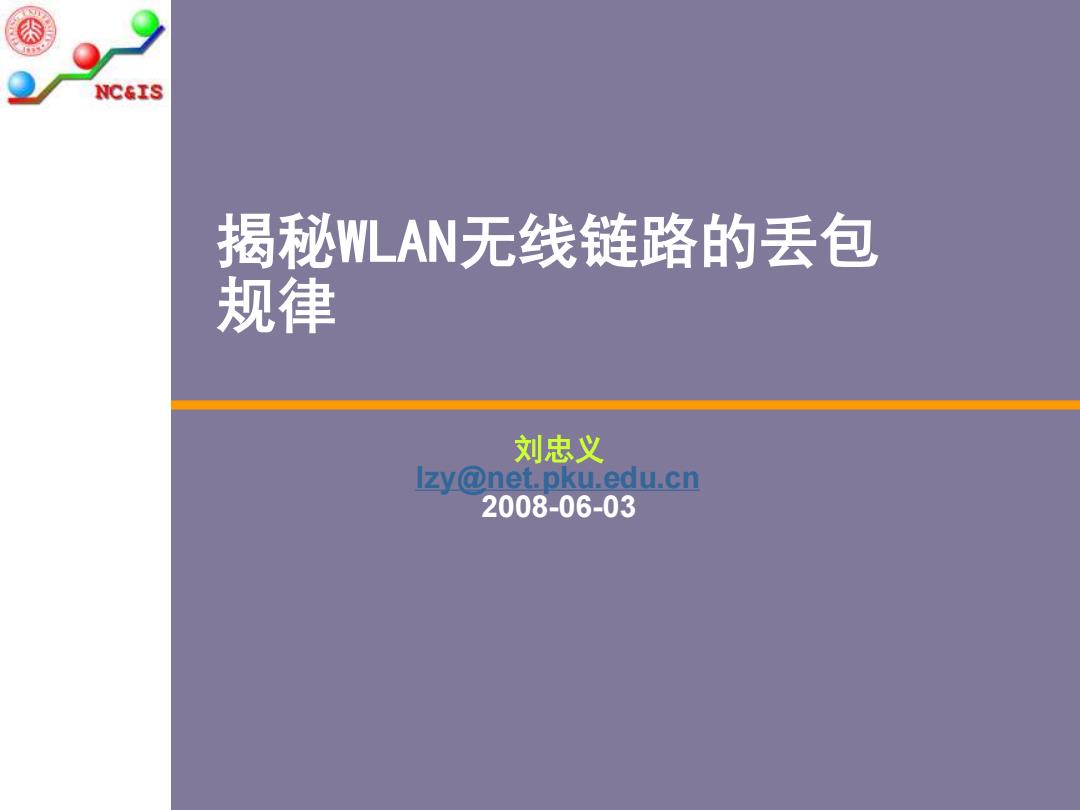

NC&IS 揭秘WLAN无线链路的丢包 规律 刘忠义 l☑y@net.pku.edu.cn 2008-06-03
揭秘WLAN无线链路的丢包 规律 刘忠义 lzy@net.pku.edu.cn 2008-06-03
2 引论：关于无线局域网(WLAN) ■你使用过WLAN吗？ ■你了解WLAN的链路质量吗？ ■WLAN的链路质量如何？ ■有没有丢包？ ■丢包的时间规律如何？ ■丢包是突发性的吗？ ■丢包与包的大小有什么样的关系？ Mobile Computing Course,June 3d 北系大学
2 Mobile Computing Course, June 3rd 引论：关于无线局域网(WLAN) ◼ 你使用过WLAN吗？ ◼ 你了解WLAN的链路质量吗？ ◼ WLAN的链路质量如何？ ◼ 有没有丢包？ ◼ 丢包的时间规律如何？ ◼ 丢包是突发性的吗？ ◼ 丢包与包的大小有什么样的关系？
3 实验目标 ■测试分析日常生活中常用的WLAN的链路特点 ■关注真实网络 ■关注不同时段 ■重点关注丢包率 ■两个实验 ■实验一：真实WLAN的丢包规律 ■时间规律、突发性特征 ■实验二：包大小与丢包率的关系 Mobile Computing Course,June 3rd 北京大当
3 Mobile Computing Course, June 3rd 实验目标 ◼ 测试分析日常生活中常用的WLAN的链路特点 ◼ 关注真实网络 ◼ 关注不同时段 ◼ 重点关注丢包率 ◼ 两个实验 ◼ 实验一：真实WLAN的丢包规律 ◼ 时间规律、突发性特征 ◼ 实验二：包大小与丢包率的关系
4 实验一： 真实WLAN的丢包规律（实验配置） ■无线节点向有线节点发送周期性UDP包 ■接收端对收到的包进行记录（时间、序列号） Wireless Node (222.29.127.201) Wired Node 162.105.146.233) AP (Wireless PKU) Mobile Computing Course,June 3d 北大
4 Mobile Computing Course, June 3rd 实验一：真实WLAN的丢包规律（实验配置） ◼ 无线节点向有线节点发送周期性UDP包 ◼ 接收端对收到的包进行记录（时间、序列号）
5 实验一：真实WLAN的丢包规律（实验设计） 参数 值 UDP包大小 100字节 UDP包发包间隔 10ms UDP包发送持续时间 10小时(36000秒) 发包总数 3600000个 发包开始时间 2008年5月27日1605：38 发包结束时间 2008年5月28日06：08：20 图表2实验参数设置 Packet Generator 设计技巧 •测试流量应保证足够好的采样频 Packet Size(bytes) 100 率 Packet Number 3600000 •测试流量不能带来流量负担 Packet Interval (ms) 10 •测试流量跨越不同时段 Receiver 162.105.146.233 数据信息 OK Cancel •时间跨度：14个小时 •日志文件：441M Mobile Computing Course,June 3d 北大
5 Mobile Computing Course, June 3rd 实验一：真实WLAN的丢包规律（实验设计） 设计技巧 •测试流量应保证足够好的采样频 率 •测试流量不能带来流量负担 •测试流量跨越不同时段 数据信息 •时间跨度：14个小时 •日志文件：441M
