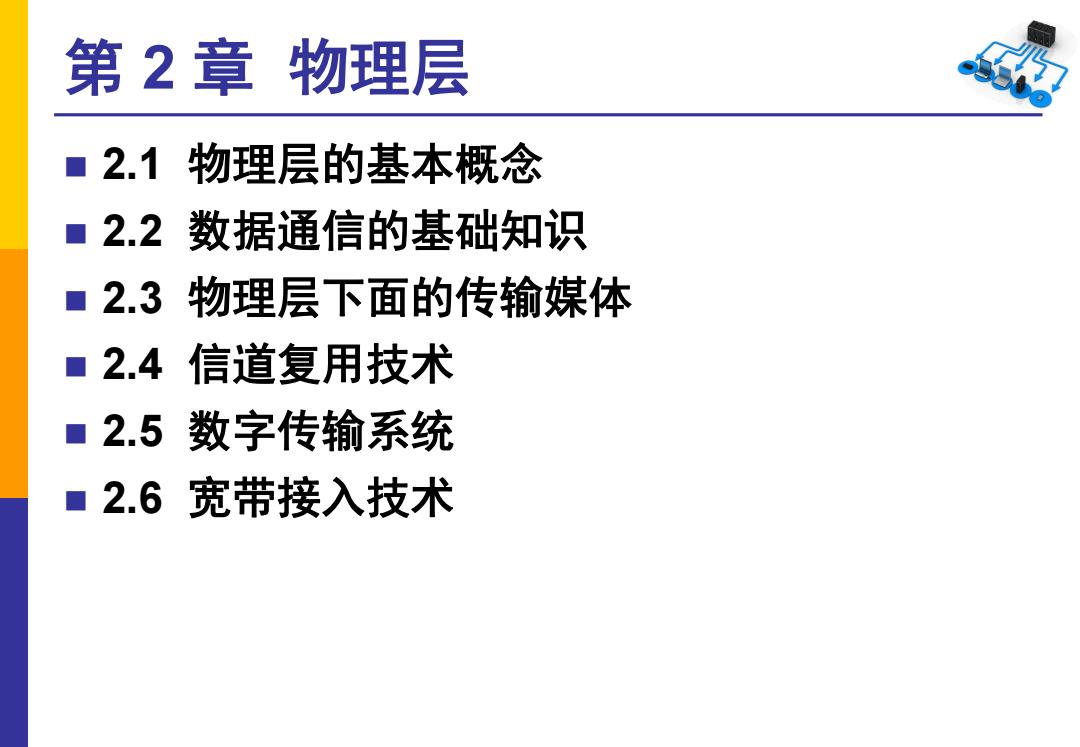

第2章物理层 ■ 2.1 物理层的基本概念 ■ 2.2数据通信的基础知识 2.3物理层下面的传输媒体 ■2.4信道复用技术 2.5数字传输系统 ■2.6宽带接入技术
第 2 章 物理层 2.1 物理层的基本概念 2.2 数据通信的基础知识 2.3 物理层下面的传输媒体 2.4 信道复用技术 2.5 数字传输系统 2.6 宽带接入技术
2.1物理层的基本概念 物理层考虑的是怎样才能在连接各种计算机的 传输媒体上传输数据比特流，而不是指具体的 传输媒体。 物理层的作用是要尽可能地屏蔽掉不同传输媒 体和通信手段的差异 用于物理层的协议也常称为物理层规程 procedure)
2.1 物理层的基本概念 物理层考虑的是怎样才能在连接各种计算机的 传输媒体上传输数据比特流，而不是指具体的 传输媒体。 物理层的作用是要尽可能地屏蔽掉不同传输媒 体和通信手段的差异。 用于物理层的协议也常称为物理层规程 (procedure)
物理层的主要任务 主要任务：确定与传输媒体的接口的一些特性。 机械特性：指明接口所用接线器的形状和尺寸、引线 数目和排列、固定和锁定装置等。 ■ 电气特性：指明在接口电缆的各条线上出现的电压的 范围。 功能特性：指明某条线上出现的某一电平的电压表示 何种意义。 过程特性：指明对于不同功能的各种可能事件的出现 顺序
物理层的主要任务 机械特性 ：指明接口所用接线器的形状和尺寸、引线 数目和排列、固定和锁定装置等。 电气特性：指明在接口电缆的各条线上出现的电压的 范围。 功能特性：指明某条线上出现的某一电平的电压表示 何种意义。 过程特性 ：指明对于不同功能的各种可能事件的出现 顺序。 主要任务：确定与传输媒体的接口的一些特性
2.2数据通信的基础知识 ■ 2.2.1数据通信系统的模型 ■2.2.2有关信道的几个基本概念 ■2.2.3信道的极限容量
2.2 数据通信的基础知识 2.2.1 数据通信系统的模型 2.2.2 有关信道的几个基本概念 2.2.3 信道的极限容量
2.2.1数据通信系统的模型 一个数据通信系统包括三大部分：源系统（或发送端、 发送方) 传输系统（或传输网络)和目的系统 （或接收端、接收方) 数据通信系统 输入 数字比特流 模拟信号 模拟信号 数字比特流 显示 汉字 *ww wWWw 汉字 公用电话网 PC 调制解调器 调制解调器 PC 源系统 传输系统 目的系统 源点 发送器 传输 发送 系统 接收器 终点 接收 入信息 入数据 的信号 的信号 (数字的或 (数字的或 模拟的) 模拟的) 出数据 输出信息 数据通信系统的模型
2.2.1 数据通信系统的模型 一个数据通信系统包括三大部分：源系统（或发送端、发送方）、 传输系统（或传输网络）和目的系统（或接收端、接收方）。 传输 输 系统 入 信 息 输 入 数 据 发送 的信号 (数字的或 模拟的) 接收 的信号 (数字的或 模拟的) 输 出 数 据 源点 发送器 接收器 终点 PC 调制解调器 公用电话网 调制解调器 输入 数字比特流 模拟信号 模拟信号 数字比特流 汉字 显示 汉字 数据通信系统 源系统 传输系统 目的系统 输 出 信 息 PC 数据通信系统的模型
