新建的道路 50.00 原有道路和 计划扩建的道 路 拆除的道路 ”””·” 上图为公路桥 桥梁 下图为铁路桥 X105.00 上图表示测量坐标 Y425.00 坐标和 下图表示建筑坐标 A13151 8278.25
总平面图的图示内容 图例与名称 建筑总平面图常用比例1：500、1：1000、1：2000 ·基地范围内的总体布局 ·确定新建房屋和拟建房屋的定位尺寸或坐标 ·标高 ·指北针或风向频率玫瑰图
总平面图的图示内容 • 图例与名称 建筑总平面图常用比例1：500、1：1000、1：2000 • 基地范围内的总体布局 • 确定新建房屋和拟建房屋的定位尺寸或坐标 • 标高 • 指北针或风向频率玫瑰图
3、图线 (1)粗实线 新建建筑物士0.00高度的可见 轮廓线 (2)中实线 新建构筑物、道路、桥涵、围 墙、边坡、挡土墙等的可见轮廓线、新建建 筑物±0.00高度以外的可见轮廓线； (3)中虚线计划预留建（构）筑物等轮廓 (4)细实线 原有建筑物、构筑物、建筑坐 标网格等以细实线表示
3、图 线 ⑴ 粗实线 新建建筑物±0.00高度的可见 轮廓线 ⑵ 中实线 新建构筑物、道路、桥涵、围 墙、边坡、挡土墙等的可见轮廓线、新建建 筑物±0.00高度以外的可见轮廓线； ⑶ 中虚线 计划预留建（构）筑物等轮廓 ⑷ 细实线 原有建筑物、构筑物、建筑坐 标网格等以细实线表示

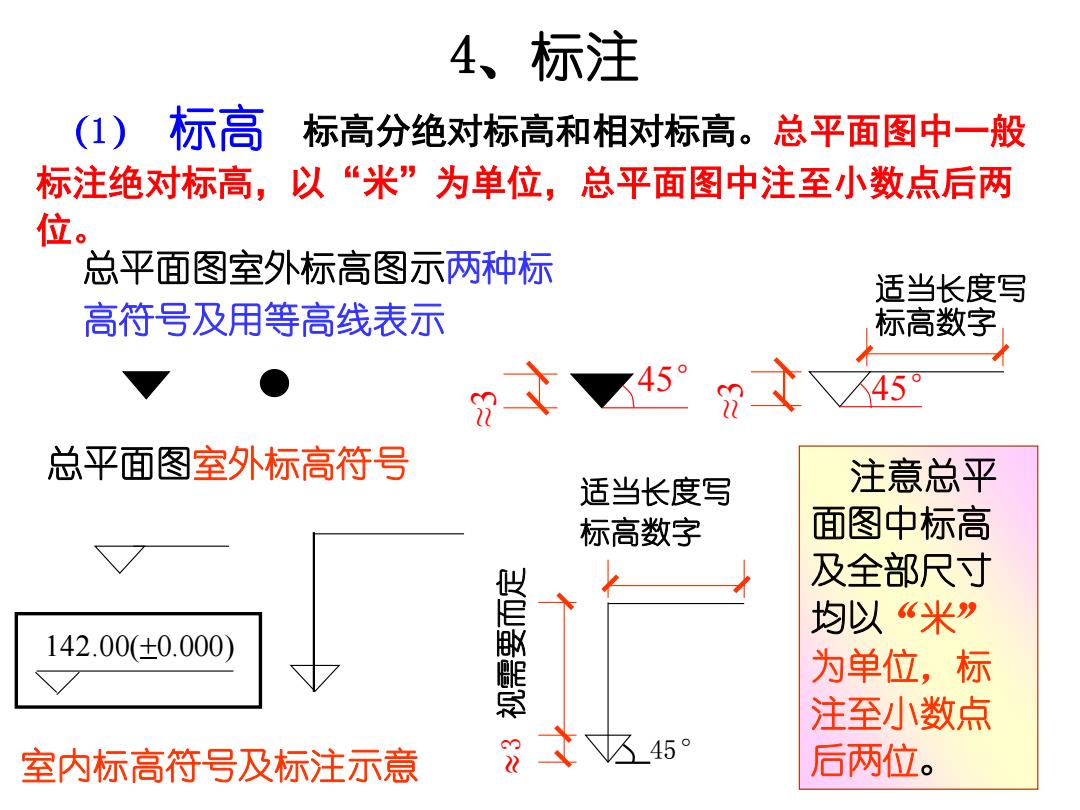

4、标注 (1)标高 标高分绝对标高和相对标高。总平面图中一般 标注绝对标高，以“米”为单位，总平面图中注至小数点后两 位 总平面图室外标高图示两种标 适当长度写 高符号及用等高线表示 标高数字 45文 人45 总平面图室外标高符号 适当长度写 注意总平 标高数字 面图中标高 及全部尺寸 均以“米” 142.00(±0.000) 为单位，标 注至小数点 室内标高符号及标注示意 文及45° 后两位
（1） 标高 标高分绝对标高和相对标高。总平面图中一般 标注绝对标高，以“米”为单位，总平面图中注至小数点后两 位。 总平面图室外标高图示两种标 高符号及用等高线表示 总平面图室外标高符号 4、标注 45° ≈3 45° ≈3 适当长度写 标高数字 适当长度写 标高数字 45° 视需要而定 ≈3 注意总平 面图中标高 及全部尺寸 均以“米” 为单位，标 注至小数点 后两位。 142.00(+0.000) 室内标高符号及标注示意
4、标注（续） (2) 指北针 北 指北针规定画法024 0.25b指针尾部宽为3 指北针 (3) 房屋的楼层数 建筑物图形右上角的小黑点数或数字 (4) 建筑物、构筑物的名称宜直接标注在图上，必要时 可列表编注（编号圆为06，细实线，0.25b)
宜直接标注在图上，必要时 可列表编注（编号圆为φ6，细实线，0.25b） 。 4、标注（续） （2） 指北针 指北针规定画法 φ24， 0.25b 指针尾部宽为3 指北针 (3) 房屋的楼层数 (4) 建筑物、构筑物的名称 北 建筑物图形右上角的小黑点数或数字
