TG190OM系列函数/仟意波形发生器用户使用指南 3.15输出端口3别 3.16输入端口 32 3.17通讯端口…32 3.18参数校准 .32 3.19出厂默认设置…33 3.20固件版本号…34 第四章服务与支持…35 第五章技术参数（注1）.36 石家庄数英仪器有限公司 (原石家庄市无线电四厂) -5
TFG190OA系列函数/任意波形发生器用户使用指南 第一章快速入门 本章对T℉G1900A系列函数/任章波形发生器的前后面板进行了描述，对信号 发生器的操作及功能作了简要的介绍，使您能尽快掌握其基本使用方法。本章主要 有以下内容： 1.1使用准备： 1.1.1检查整机与附件： 根据装箱单检查仪器及附件是香齐备完好，如果发现包装箱严重破损，请先保 留，直至仪器通过性能测试 1.12接通仪罂电源： 仪器在符合以下的使用条件时，才能开机使用。 电压：AC100~240V 频率：4565Hz 功耗：<30VA 温度：0~40℃ 湿度：<80% 将电源插头插入交流100~240V带有接地线的电源插座中，按下面板上的电源 开关，电源接通，仪器进行初始化，然后装入上电设置参数，进入连续工作状态， 输出正弦波形，显示出信号的频率值和幅度值。 警告：为保障操作者人身安全，必须使用带有安全接地线的三孔电源插座。 石家庄数英仪器有眼公司（原石家庄市无线电四厂） -6
TG190OM系列函数/仟意波形发生器用户使用指南 1.2熟悉前面板： ⑦ ⑧ ⑨ ① 2 1.电源开关2.功能键3.CHA输出4.CB输出5.同步输出 6.方向键 7.显示屏8.数字键9.调节旋钮 1.3熟悉后面板： ①②③④ ⑤ 55 CE ⑥⑦ 1.调制输入 2.触发输入3.计数输入 4.排风扇 5.电源插座 6.S邻设备口7.SB主机口 石家庄数英仪器有眼公司 (原石家庄市无线电四厂)
TFG1900A系列函数/任意波形发生器用户使用指南 1.4显示说明 仪器的显示屏具有两组数字显示，左边6位数字显示频率、周期、衰减等参 数，右边5位数字显示幅度、偏移、占空比等参数。显示屏还具有符号和字符显 示，用于指示当前信号的波形和参数选项，以及参数值的单位。 1.5键盘说明 仪器前面板上共有28个按键（见前面板图），各个按键的功能如下。 【0】【1】【2】【3】【4)【6】【6】【7】【8】【9】健：数字输入键 【】键：小数点输入键 【-】键：负号输入键，在偏移设置和波形编辑时输入负号，在其他时侯可以循 环开启和关闭按健声响。 【<】键：光标闪烁位左移键，数字输入过程中的退格删除键。 【>】键：光标闪烁位右移键。 【Freq/Period】)键：循环选择频率和周期，在校准功能时取消校准。 【Ampl/0 ffset】键：循环选择幅度和偏移。 【Width/.Duty】健：循环选择脉冲宽度和方波占空比或锯齿波对称度 【FW】【AM】【PW】【PWM】【FSK】【Sweep】【Burst)键：分别选择频率调 制、幅度调制、相位调制、脉宽调制、频移健控、频率扫描和脉冲串功能，再按返 回连续功能。 【Count/作dit】键：在A路用户波形时选择波形编辑功能，其他时候选择频率 测量功能，再按返回连续功能。 【Meu】健：菜单键，循环选择当前功能下的菜单选项（见功能选项表）。 【Shift/,Local】键：选择上档键，在程控状态时返回键意功能。 【Output】键：循环开通和关闭输出信号， 【Sine】【Square】【Ramp】【Pulse】键：上档键，分别快速选择正弦波， 方波、锯齿波和脉冲波四种常用波形。 【Waveform】键：上档健，使用波形序号分别选择l6种波形。 【CHA/CHB】键：上档键，循环选择输出通道A和输出通道B。 【Trig】键：上档键，在频率扫描和脉冲串功能时用作手动触发。 【Cal】键：上档键，选择参致校准功能。 石家庄数英仪器有限公司（原石家庄市无线电四厂）

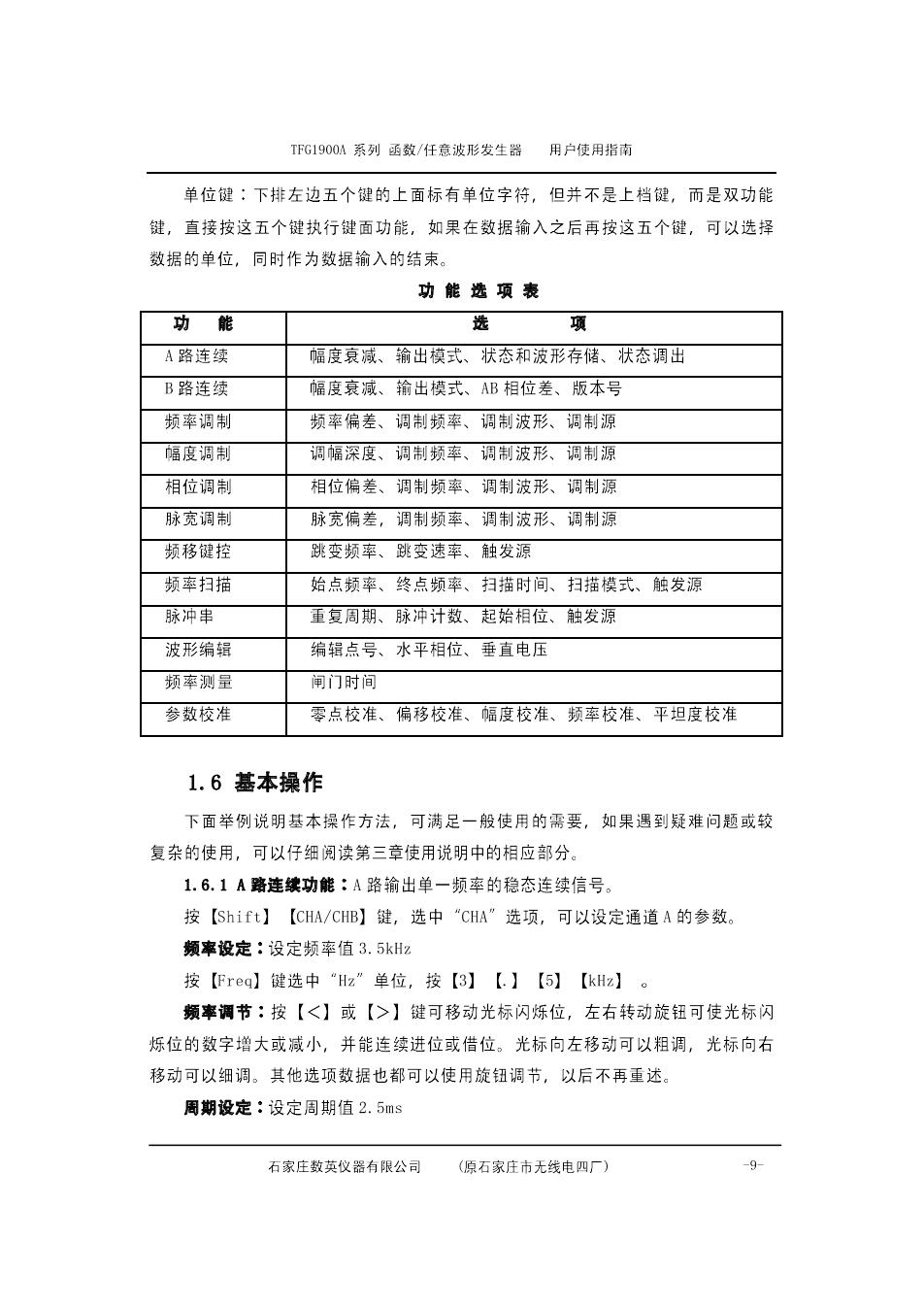

TFG190OM系列函数/仟意波形发生器用户使用指南 单位键：下排左边五个键的上面标有单位字符，但并不是上档键，而是双功能 键，直接按这五个键执行键面功能，如果在数据输入之后再按这五个键，可以选择 数据的单位，同时作为数据输入的结束。 功能选项表 功能 选 项 A路连续 幅度衰减、输出模式、状态和波形存储、状态调出 B路连续 幅度衰减、输出模式、B相位差、版本号 顿率调制 频率偏差、调制频率、调制波形、调制源 幅度调制 调幅深度、调制频率、调制波形、调制源 相位调制 相位偏差、调制频率、调制波形、调制源 脉宽调制 脉宽偏差，调制频率、调制波形、调制源 频移键控 跳变频率、跳变速率、触发源 频率扫描 始点频率、终点频率、扫摧时间、扫描模式、触发源 脉冲串 重复周期、脉冲计数、起始相位、触发源 波形编辑 编辑点号、水平相位、垂直电压 频率测量 闸门时间 参故校准 零点校准、偏移校准、幅度校准、频率校准、平坦度校准 1.6基本操作 下面举例说明基本操作方法，可满足一般使用的需要，如果遇到疑难问题或较 复杂的使用，可以仔细阅读第三章使用说明中的相应部分。 1.6.1A路连续功能：A路输出单一频率的稳态连续信号。 按【Shift】【CHA/CHB】键，选中“CHA”选项，可以设定通道A的参数。 频率设定：设定频率值3.5kH2 按【Frea】键选中“Hz”单位，按【3】【】【5】【kHz】。 频率调节：按【<】或【>】键可移动光标闪烁位，左右转动旋钮可使光标闪 烁位的数字增大或减小，并能连续进位或借位。光标向左移动可以粗调，光标向右 移动可以细调。其他选项数据也都可以使用旋钮调节，以后不再重述。 周期设定：设定周期值2.5ms 石家庄数英仪器有限公司（原石家庄市无线电四厂） 9
