《电工技术》实验教案 冀晓群

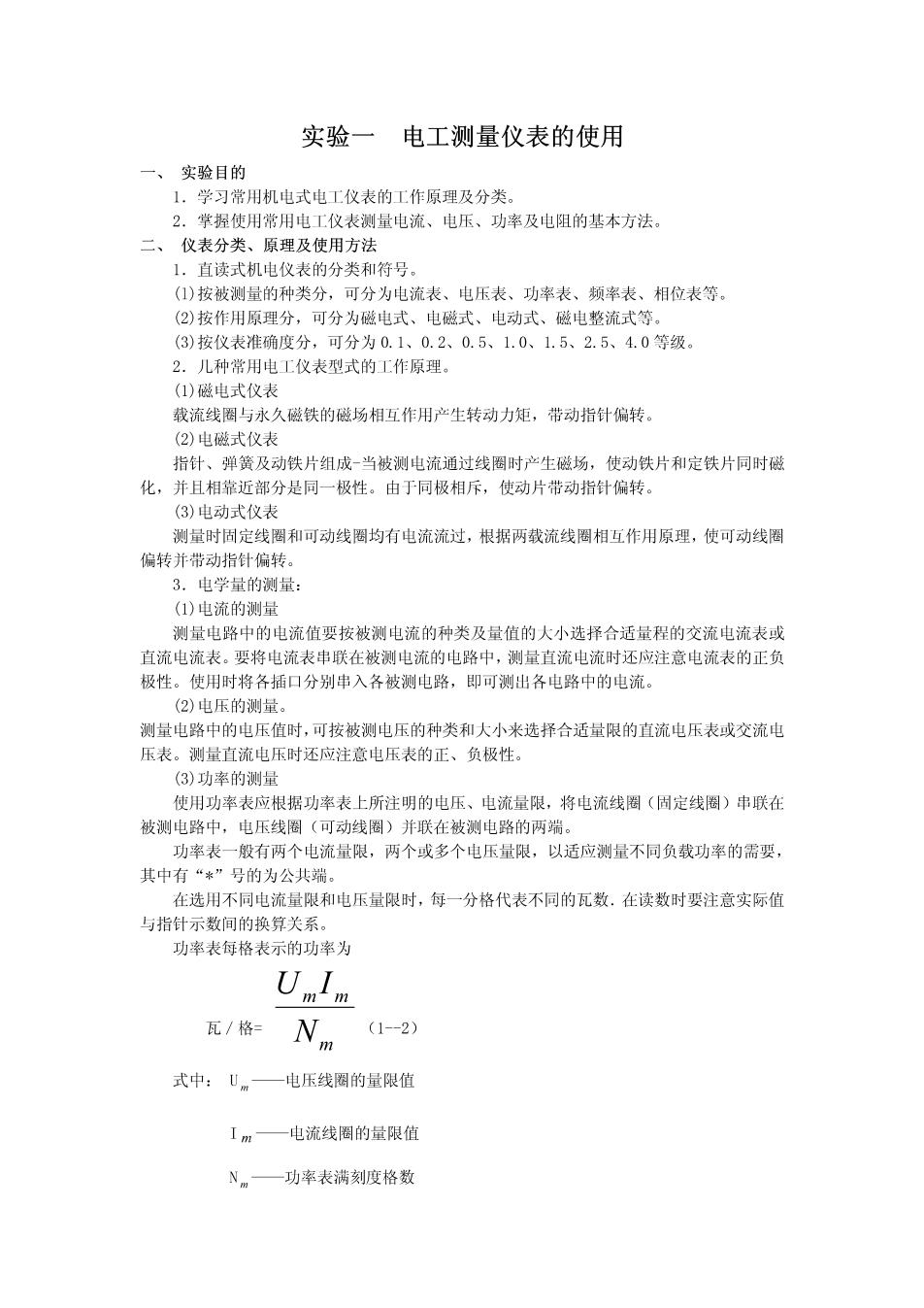

实验一电工测量仪表的使用 一、 实验目的 学习常用机电式电工仪表的工作原理及分类 2.学握使用常用电工仪表测量电流、电压、功率及电阻的基本方法。 二、仪表分类、原理及使用方法 1,直读式机电仪表的分类和符号。 (I)按敲测量的种类分，可分为电流表、电压表、功率表、频率表、相位表等 (②)按作用原理分， 可分为磁电式、电式、电动式、磁电整流式等 (3)按仪表准确度分，可分为0.1、0.2、0.5、1.0、1.5、2.5、4.0等级。 2.儿种常用电工仪表型式的工作原理。 (1)磁电式仪表 载流线圈与永久磁铁的磁场相互作用产生转动力矩，带动指针偏转 (2)电磁式仪表 指全 ,弹簧及动铁片组成-当被测电流通过线圈时产生磁场，使动铁片和定铁片同时码 化，并且相常近部分是同一极性。由于同极相斥，使动片带动指针偏转。 (3)电动式仪表 测量时固定线圈和可动线圈均有电流流过，根据两载流线圈相互作用原理，使可动线圈 偏转并带动指针偏转。 电学量的测品 (①)电流的测量 测量电路中的电流值要按被测电流的种类及量值的大小选择合适量程的交流电流表或 直流电流表。要将电流表串联在被测电流的电路中，测量直流电流时还应注意电流表的正负 极性。使用时将各插口分别串入各被测电路，即可测出各电路中的电流。 (②)电压的测量 测量电路中的电压值时，可按被测电压的种类和大小来选择合适量限的直流电压表或交流电 压表。则量直流电压时还应注意电压表的正、负极性。 (3)功率的测量 使用功率表应根据功率表上所注明的电压、电流量限，将电流线圈（周定线圈）串联在 被测电路中，电压线（可动线圈）并联在被测电路的两端。 功率表 一般有两个电流量限，两个或多个电压量限，以适应测量不同负载功率的需要 其中有“* 号的为公共端。 在选用不同电流量限和电压量限时，每一分格代表不同的瓦数.在读数时要注意实际值 与指针示数间的换算关系。 功率表每格表示的功率为 瓦/格= (1-2) 式中：Um一电压线圈的量限值 Im- 一电流线圈的量限值 N一 一功率表满刻度格数
被测功率的数值为 UnIm P=Nm XN (1—3) 式中：一功率表指示格数， 在被测电路功率因数cosC中很低时，应选用低功率因数功率表。低功率因数功率表的 使用方法与普通功率表相同。其每格瓦特数为： 瓦/格.1cos0- N 式中C0S中。表示仪表在满刻度时的额定功率因数，此值标注在表盘面上。 (④)万用表的使用（电阻的测量》 用万用表测量电阻时，应将转换开关旋至欧姻档的某一档位（如×10档，×1K档） 在测量电阻之前，应进行调零，即将两支表笔短接（外测电阻为零），调节“口零位调节 旋钮，使表头指针对准电阻为零的刻度处。然后把表笔分别接到被测电阻的两端，从“口” 刻度尺上读取数值，将读数乘以电阻倍率，即可得到被测电阻的值。 测量线路电阻时还应注意 (①)被测电阻不能带电，否则容易损坏电表。 (Ⅱ)测量电路中的电阻时，一定要将其一端从电路断开，以防电路中还并有电阻 《D测量电阻时，不要用手同时触及电阻两端，以防将人体电阳并在被测电阻上 三、实验内容及步骤 1,记录本实验台配备的一块直流电压表、一块直流电流表、一块交流电压表、一块交 流电流表的表盘符号，并说明其意义 2.选用本实验台配备的交流电压表测量实验台上三相交流电源输出瑞的各线电压和相 电压。 项目 UV VW UN VN N 电压() 3.用交流电压表监视从实验台调乐器输出20伏和25伏交流电压，并接到整流器上， 选用直流电压表，测量输出的直流电压。 交流输入电压 直流输出电压 4.选三相灯泡负载、电流测量插口单元板和电源箱的调压器。从调压器输出220伏交 流电压，改变每组灯泡数，测量灯泡两端电压，并用电流插头测量电流【和I。 筑一组 第二组一盏 第二组二盏 U aB U sc 12 11 1
5,测量灯泡的实际消耗掉电功率。 标示功率 60W 120 180W 实际功率 6、选择欧姆档中的合适倍率，测量动态电路电路单元板各电阻的阻俏。 RI R2 R3 R4 R 四、重点难点 1.功率表的使用。 2.串联灯泡的亮度变化 3.指针式万用表使用方法 五、实验报告要求 1,写好实验总结 2.提出改进意见
实验二提高仪表测量精度的方法 一、实验目的 1,进一步了解电乐表、电流表的内阻在测量过程中产生的误差及其分析方法 2.掌握减小因仪表内阻所引起的测量误差的方法。 二、原理说明 减小因仪表内阻而产生的测量误差的方法有以下两种： 1,不同量限两次测量计算法 当电压表的灵域度不馆高或电煮表的 内阻太大时，可利用多量限仪表对同一被 测量值用不同量限进行两次测量，用所得读 e Ub 数经计算后可得到较准确的结果。 如图2-1所示电路，欲测量具有较大 Us 内阻R的电动势Us的开路电压Uo时，如 果所用电压表的内阻R与R相差不大时， 将会产生很大的测量误差。 图2.1 设电压表有两档量限，U1、U,分别为在这两个不同量限下测得的电压值，令R,和R 分别为这两个相应 U= -×Us U2= Ro+Rv ×Us Us= UjRv2-UzR. 由此式可知，当电源内阻R与电压表的内阻R,相差不大时，通过上述的两次测量结 果，即可计算出开路电压U。的大小，且其准确度要比单次测量好得多。 对于电流表，当其内阻较大时，也可用 类似的方法测得较准确的结果。如图2-2所示 电路。不接入电流表时的电流为1= R 接入内阻为R的电流表A时，电路中的电 Us 流变为= R+R 如果R=R,则P=2,出现很大的误差 图2-2 如果用有不同内阻R、RA:的两档量限的电流表作两次测量并经简单的计算就可得到 较准确的电流值。 按图22电路，两次测量得 Us R+RAI b= R十R Us Il:(RAI-RA2) 由以上两式可解得U和R,进而可得： R1RA1一RA
