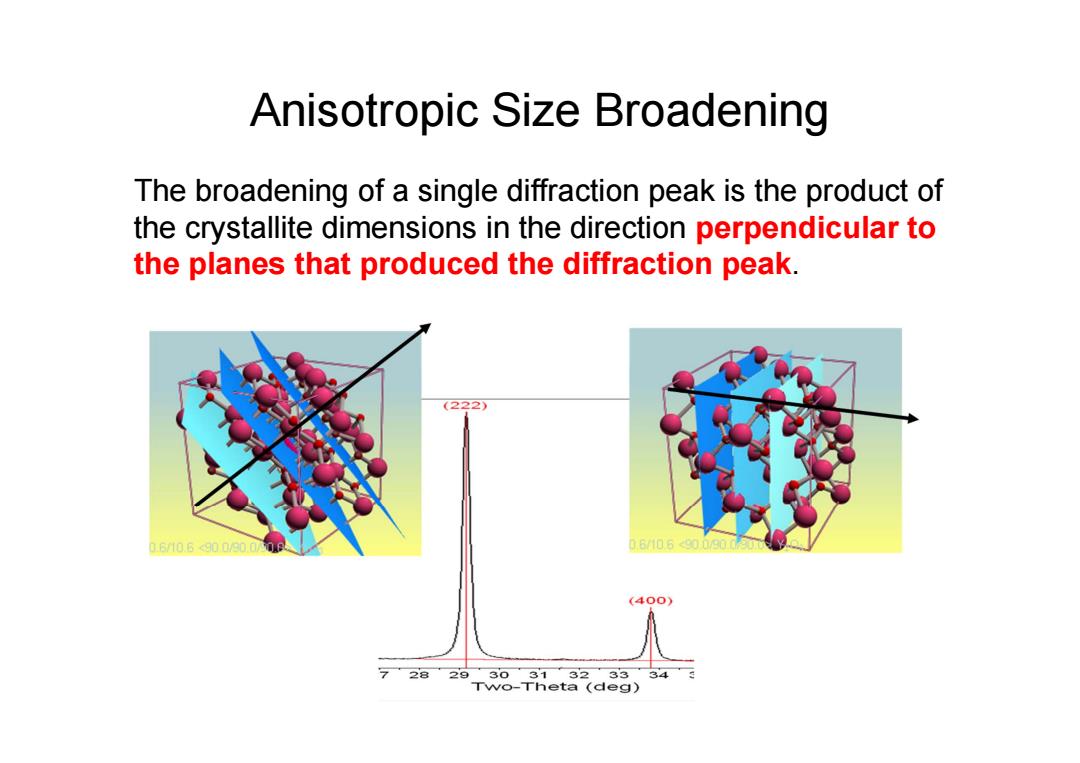

Anisotropic Size Broadening The broadening of a single diffraction peak is the product of the crystallite dimensions in the direction perpendicular to the planes that produced the diffraction peak. (222) D.610.B900e000a 06/406900901 (400) 728293031 3233 343 Two-Theta (deg)
Anisotropic Size Broadening The broadening of a single diffraction peak is the product of the crystallite dimensions in the direction perpendicular to the planes that produced the diffraction peak

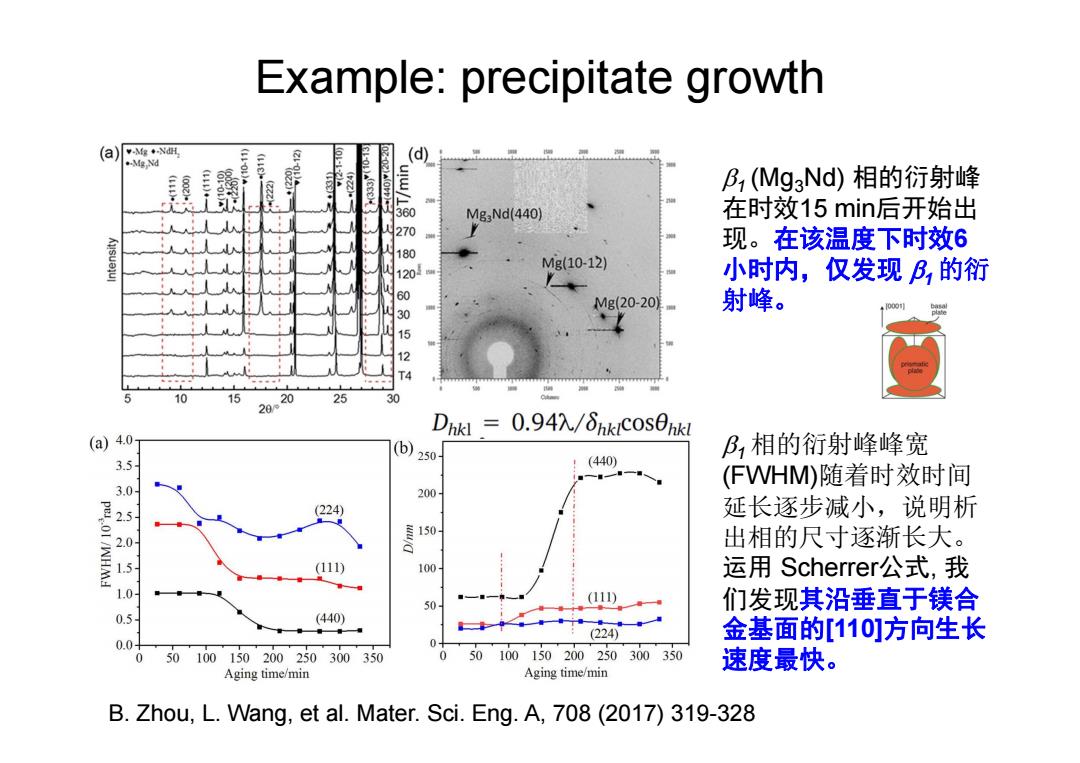

Example:precipitate growth (a) g◆Nd .-Mg Nd 1002r B,(Mg3Nd)相的衍射峰 Mg Nd(440) 在时效15min后开始出 现。在该温度下时效6 80 Mg(10-12) 小时内，仅发现B,的衍 Mg20-20 0 射峰。 5 10 15 20 25 30 20 Dhkl =0.94)/8hkicosOnkl (a) 4.0 (b250 B1相的衍射峰峰宽 3.5 (440) ■ (FWHM)随着时效时间 3.0 200 224 延长逐步减小，说明析 PEL .01 /WHMd 2.0- 150, 出相的尺寸逐渐长大。 (111) 100 运用Scherrer公式，我 50 (111) 们发现其沿垂直于镁合 0.5 (440) (224) 金基面的[110]方向生长 0.0 0 50100150200250300350 50100150200250300350 速度最快。 Aging time/min Aging time/min B.Zhou,L.Wang,et al.Mater.Sci.Eng.A,708(2017)319-328
1 (Mg3Nd) 相的衍射峰 在时效15 min后开始出 现。在该温度下时效6 小时内，仅发现 1 的衍 射峰。 1 相的衍射峰峰宽 (FWHM)随着时效时间 延长逐步减小，说明析 出相的尺寸逐渐长大。 运用 Scherrer公式, 我 们发现其沿垂直于镁合 金基面的[110]方向生长 速度最快。 Example: precipitate growth B. Zhou, L. Wang, et al. Mater. Sci. Eng. A, 708 (2017) 319-328
