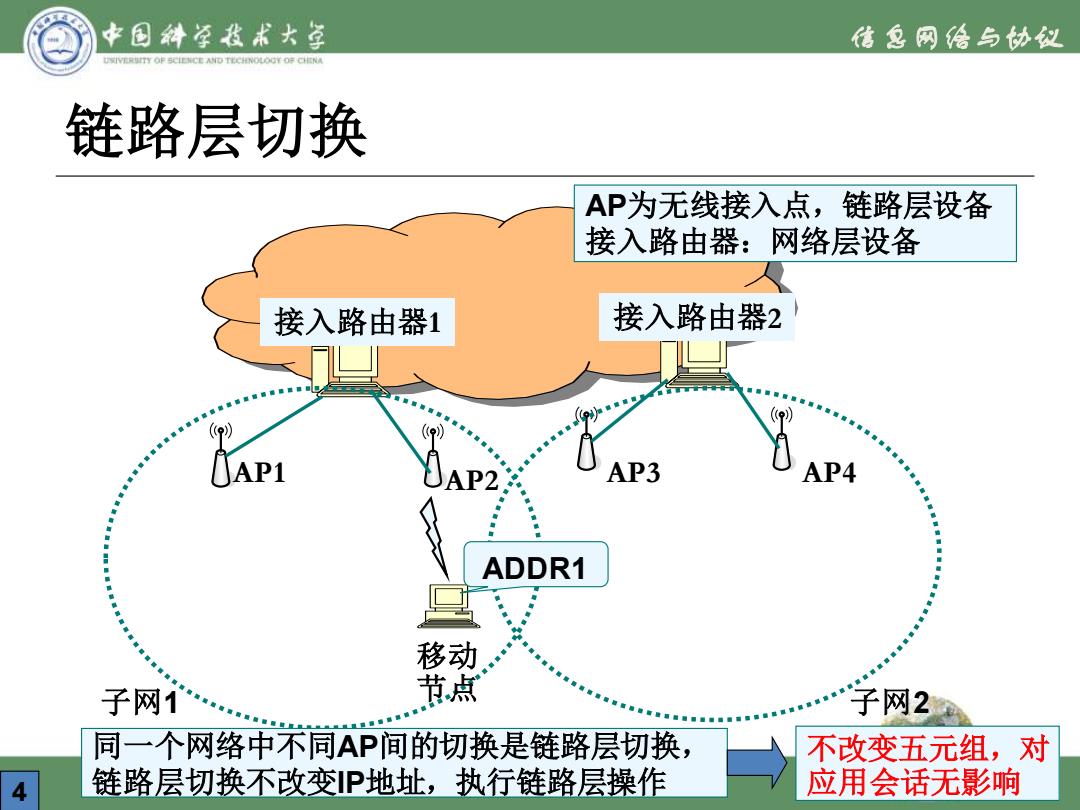

中国斜学我术大学 信息网给与协议 链路层切换 AP为无线接入点，链路层设备 接入路由器：网络层设备 接入路由器1 接入路由器2 AP1 AP3 AP4 ADDR1 移动 子网1 节点 子网2 同一个网络中不同AP间的切换是链路层切换， 不改变五元组，对 4 链路层切换不改变P地址，执行链路层操作 应用会话无影响
信息网络与协议 移动 子网1 节点 子网2 ADDR1 AP1 AP2 AP3 AP4 AP为无线接入点，链路层设备 接入路由器：网络层设备 接入路由器1 接入路由器2 同一个网络中不同AP间的切换是链路层切换， 链路层切换不改变IP地址，执行链路层操作 链路层切换 不改变五元组，对 4 应用会话无影响

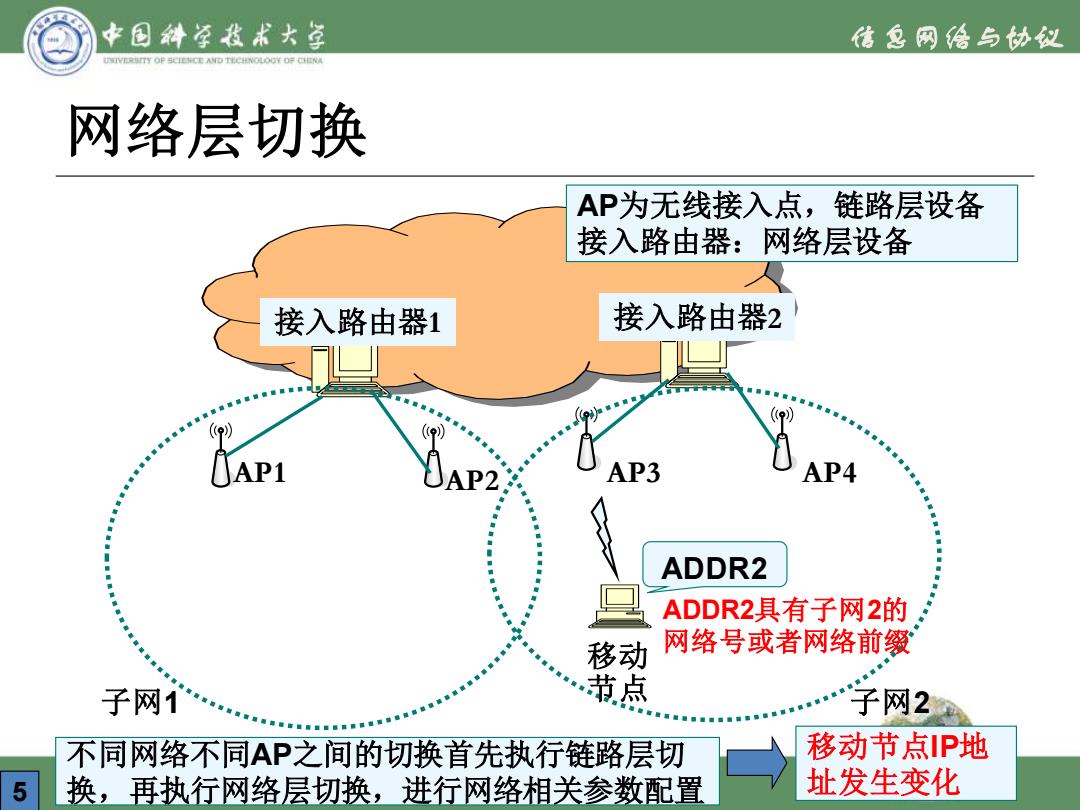

中国钟学巷术大学 信息网倍与协议 网络层切换 AP为无线接入点，链路层设备 接入路由器：网络层设备 接入路由器1 接入路由器2 JAP1 AP3 AP4 ADDR2 ADDR2具有子网2的 移动 网络号或者网络前缀 子网1 节点 子网2 不同网络不同AP之间的切换首先执行链路层切 移动节点IP地 5 换，再执行网络层切换，进行网络相关参数配置 址发生变化
信息网络与协议 网络层切换 移动 子网1 节点 子网2 ADDR2 AP1 AP2 AP3 AP4 AP为无线接入点，链路层设备 接入路由器：网络层设备 接入路由器1 接入路由器2 ADDR2具有子网2的 网络号或者网络前缀 不同网络不同AP之间的切换首先执行链路层切 换，再执行网络层切换，进行网络相关参数配置 移动节点IP地 5 址发生变化
中国钟学巷术大学 信息网给与协议 UKIVERIITY OF SCIENCE AND TECHNOLOOY OF CHINA 网络层切换 通信 对端 考虑通信对端正在往 移动节点发送数据： 通信对端并不知道移 接入路由器1 接入路由器2 动节点地址发生变化 即使通信对端知道了 Addr2,由于五元组发 生了变化，会话也会 AP1 AP2 AP3 AP4 中断 Addr1 Addr2 如何消除切换对应用会话的影响？ (1)应用层解决方案：需要应用支持，本质上是重新建立P会话 (2)网络层解决方案：需要增强网络协议，对应用透明 IPV6的自动配置机制将使得网络层移动管理更易实现，故主要关注PV6网络移动管理 6
信息网络与协议 网络层切换 • 考虑通信对端正在往 移动节点发送数据： – 通信对端并不知道移 动节点地址发生变化 – 即使通信对端知道了 Addr2，由于五元组发 生了变化，会话也会 中断 AP1 AP2 AP3 AP4 接入路由器1 接入路由器2 通信 对端 Addr1 Addr2 如何消除切换对应用会话的影响？ （1）应用层解决方案：需要应用支持，本质上是重新建立IP会话 （2）网络层解决方案：需要增强网络协议，对应用透明 IPv6的自动配置机制将使得网络层移动管理更易实现，故主要关注IPv6网络移动管理 6
中国钟学巷术大学 信息网给与协议 IP移动管理 ·目标 -保证移动节点在不同P子网之间移动时基于P 的通信的连续性 分类 -全局移动管理vs.本地移动管理 -基于主机的移动管理Vs.基于网络的移动管理 一集中式移动管理和分布式移动管理 移动IPV4IPV6:基于主机的全局移动管理 代理移动PV6:基于网络的本地移动管理 7
信息网络与协议 IP移动管理 • 目标 – 保证移动节点在不同IP子网之间移动时基于IP 的通信的连续性 • 分类 – 全局移动管理vs. 本地移动管理 – 基于主机的移动管理 vs. 基于网络的移动管理 – 集中式移动管理和分布式移动管理 移动IPv4/IPv6：基于主机的全局移动管理 代理移动IPv6：基于网络的本地移动管理 7
中国斜学巷术大学 信息网倍与协议 UKIVERIT背OP SCIENC建D TECHNOLO0YO年Ca框NA 主要内容 ·概述 ·移动Pv6 ·代理移动IPv6 10
信息网络与协议 主要内容 • 概述 • 移动IPv6 • 代理移动IPv6 10
