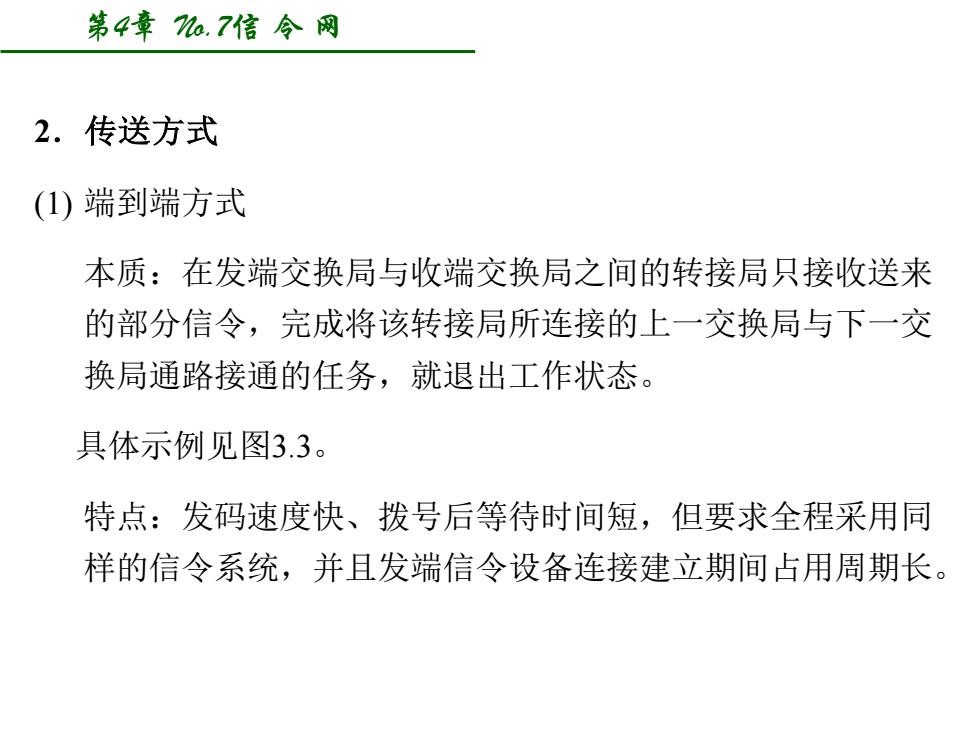

第4章ha,7信令网 2.传送方式 (1)端到端方式 本质：在发端交换局与收端交换局之间的转接局只接收送来 的部分信令，完成将该转接局所连接的上一交换局与下一交 换局通路接通的任务，就退出工作状态。 具体示例见图3.3。 特点：发码速度快、拨号后等待时间短，但要求全程采用同 样的信令系统，并且发端信令设备连接建立期间占用周期长
第4章 No.7信 令 网 2．传送方式 (1) 端到端方式 本质：在发端交换局与收端交换局之间的转接局只接收送来 的部分信令，完成将该转接局所连接的上一交换局与下一交 换局通路接通的任务，就退出工作状态。 具体示例见图3.3。 特点：发码速度快、拨号后等待时间短，但要求全程采用同 样的信令系统，并且发端信令设备连接建立期间占用周期长

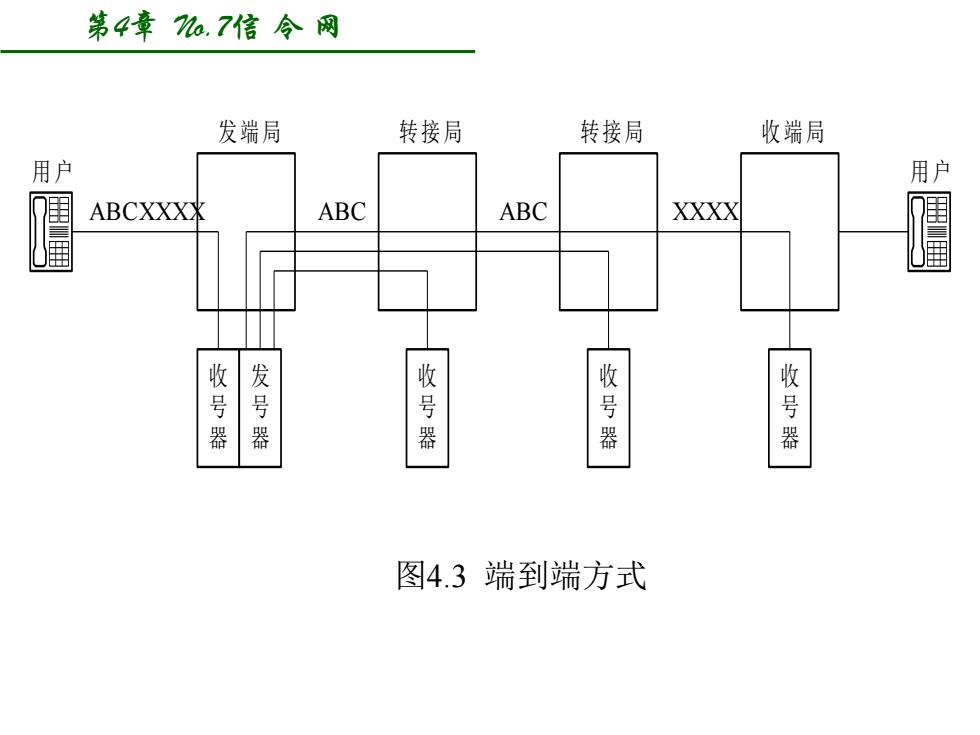

第4章ha,7信令网 发端局 转接局 转接局 收端局 用户 用户 ABCXXXX ABC ABC XXXX 收号器 发号器 收号器 收号器 收号器 图4.3端到端方式
第4章 No.7信 令 网 图4.3 端到端方式 收 号 器 用 户 发 号 器 ABCXXXX 发端局 ABC 收 号 器 转接局 ABC 收 号 器 XXXX 转接局 收 号 器 收端局 用 户

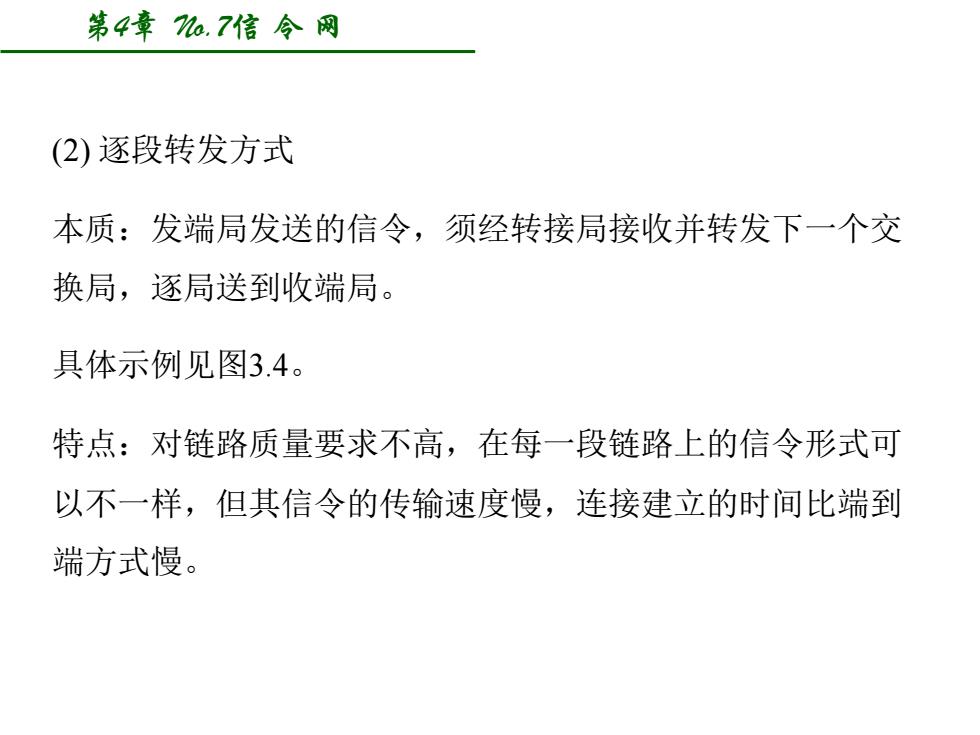

第4章ha,7信令网 (2)逐段转发方式 本质：发端局发送的信令，须经转接局接收并转发下一个交 换局，逐局送到收端局。 具体示例见图3.4。 特点：对链路质量要求不高，在每一段链路上的信令形式可 以不一样，但其信令的传输速度慢，连接建立的时间比端到 端方式慢
第4章 No.7信 令 网 (2) 逐段转发方式 本质：发端局发送的信令，须经转接局接收并转发下一个交 换局，逐局送到收端局。 具体示例见图3.4。 特点：对链路质量要求不高，在每一段链路上的信令形式可 以不一样，但其信令的传输速度慢，连接建立的时间比端到 端方式慢

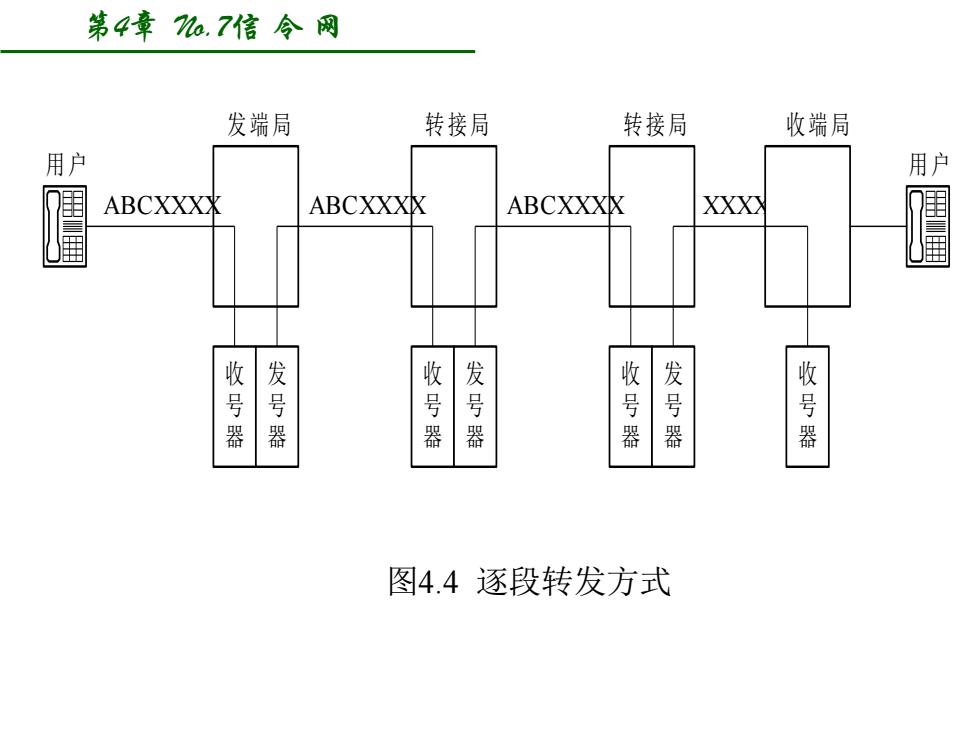

第4章ha,7信令网 发端局 转接局 转接局 收端局 用户 用户 ABCXXXX ABCXXXX ABCXXXX XXX 收号器 发号器 收 收 器 发号器 收号器 发号器 号器 图4.4逐段转发方式
第4章 No.7信 令 网 图4.4 逐段转发方式 收 号 器 用 户 发 号 器 ABCXXXX 发端局 转接局 XXXX 转接局 收 号 器 收端局 用 户 收 号 器 发 号 器 ABCXXXX 收 号 器 发 号 器 ABCXXXX

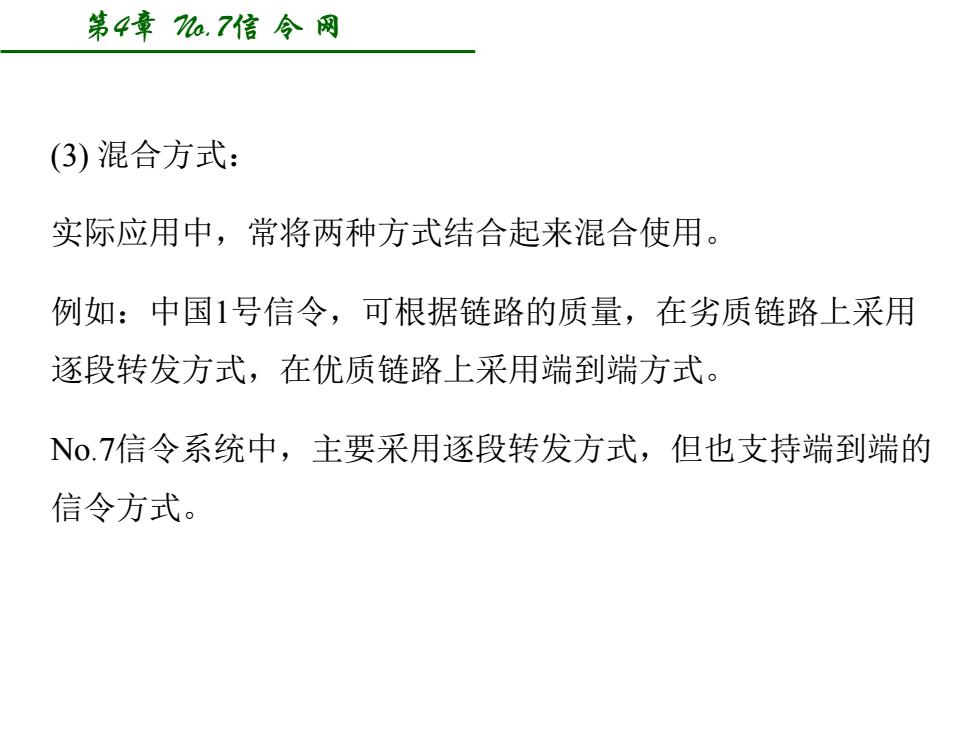

第4章ha,7信令网 (3)混合方式： 实际应用中，常将两种方式结合起来混合使用。 例如：中国1号信令，可根据链路的质量，在劣质链路上采用 逐段转发方式，在优质链路上采用端到端方式。 No.7信令系统中，主要采用逐段转发方式，但也支持端到端的 信令方式
第4章 No.7信 令 网 (3) 混合方式： 实际应用中，常将两种方式结合起来混合使用。 例如：中国1号信令，可根据链路的质量，在劣质链路上采用 逐段转发方式，在优质链路上采用端到端方式。 No.7信令系统中，主要采用逐段转发方式，但也支持端到端的 信令方式
