第4章a.7信合网 3.按信令的传送方向分 (1)前向信令：主叫用户方向发往被叫用户方向的信令。 (2)后向信令：被叫用户方向发往主叫用户方向的信令。 4.按信令信道与用户信息传送信道的关系分 随路信令(CAS:Channel Associated Signaling) 公共信道信令(CCS:Common Channel Signaling)
第4章 No.7信 令 网 3．按信令的传送方向分 (1) 前向信令：主叫用户方向发往被叫用户方向的信令。 (2) 后向信令：被叫用户方向发往主叫用户方向的信令。 4．按信令信道与用户信息传送信道的关系分 随路信令(CAS：Channel Associated Signaling) 公共信道信令(CCS：Common Channel Signaling)

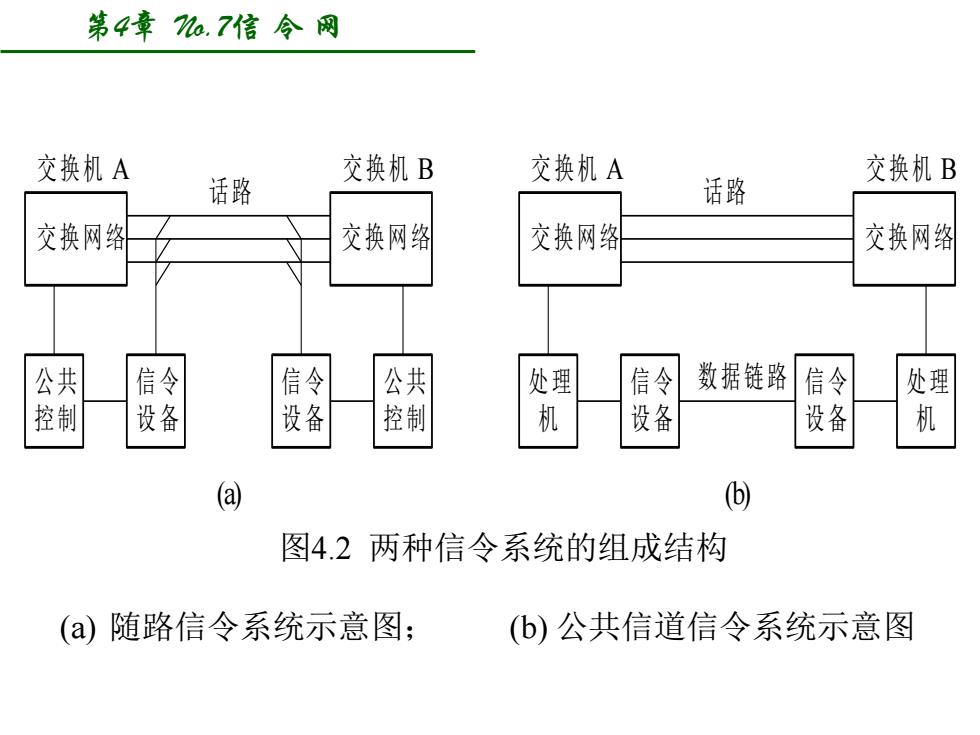

第4章ha,7信令网 交换机A 交换机B 交换机A 交换机B 话路 话路 交换网络 交换网络 交换网络 交换网络 公共 信令 公共 处理 信令 数据链路 信令 处理 控制 设 设备 控制 机 设备 设备 机 (a () 图4.2两种信令系统的组成结构 (a)随路信令系统示意图； (b)公共信道信令系统示意图
第4章 No.7信 令 网 图4.2 两种信令系统的组成结构 (a) 随路信令系统示意图； (b) 公共信道信令系统示意图 交换网络 交换机 A 公 共 控 制 信 令 设 备 话 路 交换网络 交换机 B 公 共 控 制 信 令 设 备 (a) 交换网络 交换机 A 处 理 机 信 令 设 备 话 路 交换网络 交换机 B 信 令 设 备 (b) 处 理 机 数据链路
第4章a.7信令网 随路信令CAS的主要特点： 信令与用户信息在同一条信道上传送，或信令信道与对应的用 户信息传送信道一一对应。 应用范围：在过去的模拟电话通信网、X.25网络中该方式被广 泛使用；中国1号信令系统就是一个典型的带内多频互控随路信 令系统。 公共信道信令CCS的主要特点： 信令在一条与用户信息信道分开的信道上传送，并且该信令信 道是为一群用户信息信道所共享
第4章 No.7信 令 网 随路信令CAS的主要特点： 信令与用户信息在同一条信道上传送，或信令信道与对应的用 户信息传送信道一一对应。 应用范围：在过去的模拟电话通信网、X.25网络中该方式被广 泛使用；中国1号信令系统就是一个典型的带内多频互控随路信 令系统。 公共信道信令CCS的主要特点： 信令在一条与用户信息信道分开的信道上传送，并且该信令信 道是为一群用户信息信道所共享
第4章a.7信合网 4.1.3信令方式 信令方式一一在通信网中不同厂商的设备要相互配合工作，要 求设备之间传递的信令遵守一定的规则和约定。 包含信令的编码方式、信令在多段链路上的传送方式及控制方 式。 1.编码方式 有未编码方式和已编码方式两种。 未编码方式的信令：可按脉冲幅度的不同、脉冲持续时间的不 同、脉冲数量的不同等进行区分。 应用范围：在过去的模拟电话网上的随路信令系统中使用
第4章 No.7信 令 网 4.1.3 信令方式 信令方式－－在通信网中不同厂商的设备要相互配合工作，要 求设备之间传递的信令遵守一定的规则和约定。 包含信令的编码方式、信令在多段链路上的传送方式及控制方 式。 1．编码方式 有未编码方式和已编码方式两种。 未编码方式的信令：可按脉冲幅度的不同、脉冲持续时间的不 同、脉冲数量的不同等进行区分。 应用范围：在过去的模拟电话网上的随路信令系统中使用
第4章a.7信令网 已编码方式： (1)模拟编码方式：有起止式单频编码、双频二进制编码和多频编 码方式，其中使用最多的是多频编码方式。 多频编码方式的特点是编码较多，有自检能力，可靠性较好等， 曾被广泛地使用于随路信令系统中。 (2)二进制编码方式：典型的代表是数字型线路信令。 (3)信令单元方式：不定长分组形式，用经二进制编码的若干字节 构成的信令单元来表示各种信令。 该方式编码容量大、传输速度快、可靠性高、可扩充性强，是 目前的各类公共信道信令系统广泛采用的方式。 典型代表是No.7信令系统
第4章 No.7信 令 网 已编码方式： (1) 模拟编码方式：有起止式单频编码、双频二进制编码和多频编 码方式，其中使用最多的是多频编码方式。 多频编码方式的特点是编码较多，有自检能力，可靠性较好等， 曾被广泛地使用于随路信令系统中。 (2) 二进制编码方式：典型的代表是数字型线路信令。 (3) 信令单元方式：不定长分组形式，用经二进制编码的若干字节 构成的信令单元来表示各种信令。 该方式编码容量大、传输速度快、可靠性高、可扩充性强，是 目前的各类公共信道信令系统广泛采用的方式。 典型代表是No.7信令系统
