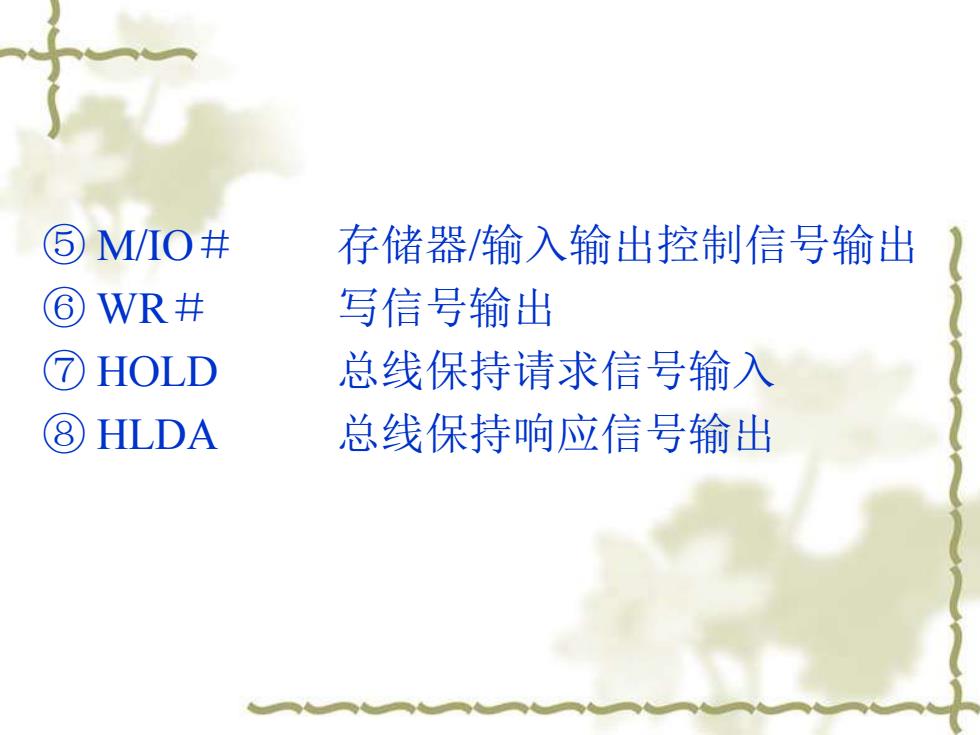

⑤M/IO# 存储器/输入输出控制信号输出 ⑥WR# 写信号输出 ⑦HOLD 总线保持请求信号输入 ⑧HLDA 总线保持响应信号输出
⑤ M/IO＃ 存储器/输入输出控制信号输出 ⑥ WR＃ 写信号输出 ⑦ HOLD 总线保持请求信号输入 ⑧ HLDA 总线保持响应信号输出

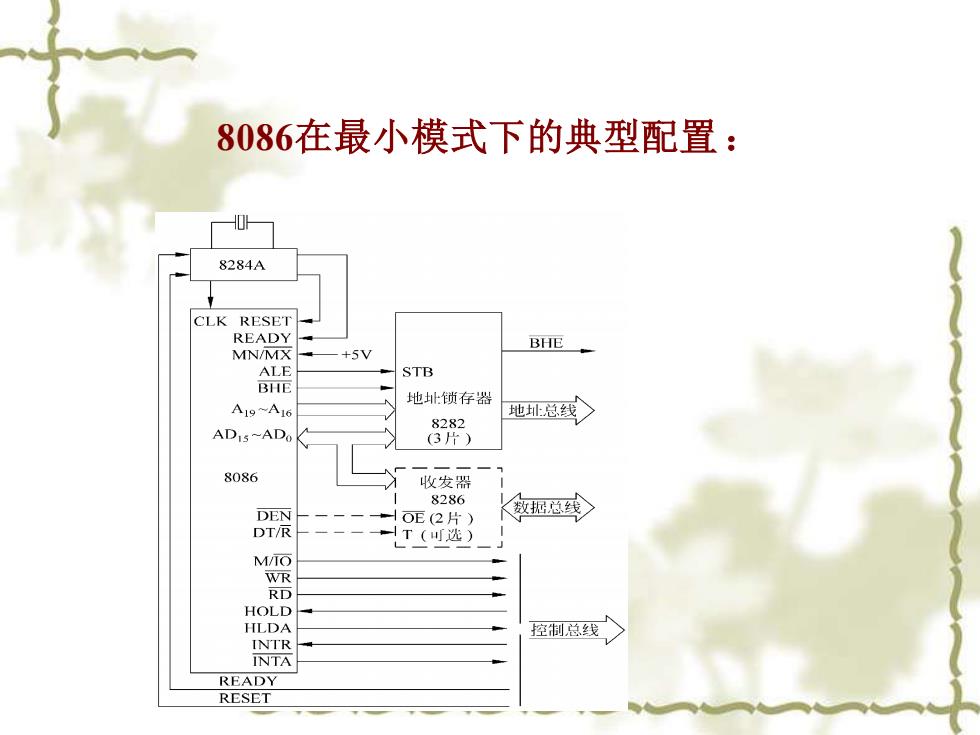

8086在最小模式下的典型配置： 8284A CLK RESET READY BHE MN/MX -+5V ALE STB BHE 地址锁存器 A19A16 地址总线 8282 ADi5~ADo (3片) 8086 收发器 8286 DEN 数掘总线 OE(2片) DT/R T(可选) M/TO WR RD HOLD HLDA 控制总线 INTR INTA READY RESET
8086在最小模式下的典型配置 ：

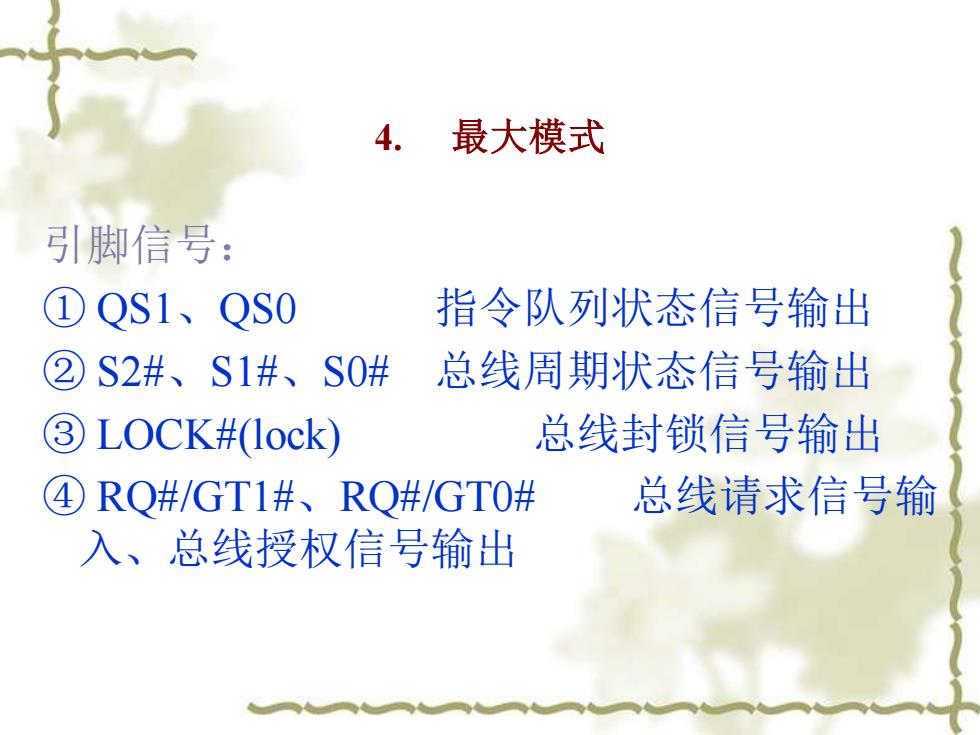

4.最大模式 引脚信号： ①OS1、QS0 指令队列状态信号输出 ②S2#、S1#、S0# 总线周期状态信号输出 ③LOCK#Iock) 总线封锁信号输出 ④RQ#/GT1#、RQ#/GT0# 总线请求信号输 入、总线授权信号输出
4. 最大模式 引脚信号： ① QS1、QS0 指令队列状态信号输出 ② S2#、S1#、S0# 总线周期状态信号输出 ③ LOCK#(lock) 总线封锁信号输出 ④ RQ#/GT1#、RQ#/GT0# 总线请求信号输 入、总线授权信号输出

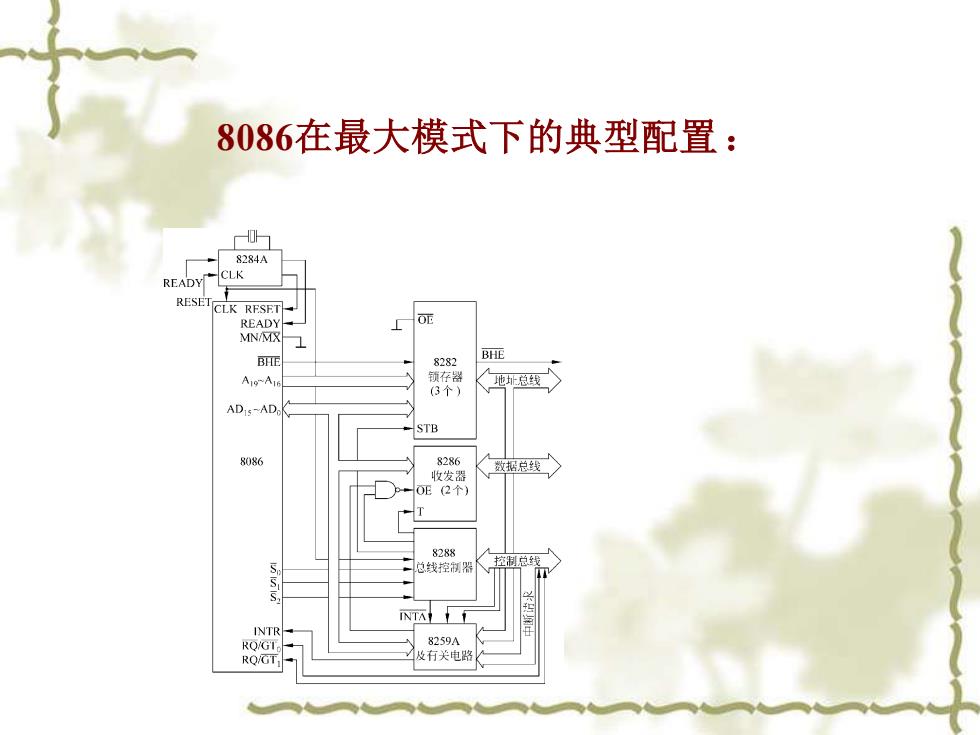

8086在最大模式下的典型配置： 8284A READY CLK RESET CLK RESET READY O死 MN/MX BHE BHE 828) Ai9A1 地址总线 ADis-AD STB 8086 8286 据总线 收发器 O死(2个) 8288 总线控 INTA INTR ROGI 8259A RQ/GT 收有关电路
8086在最大模式下的典型配置 ：

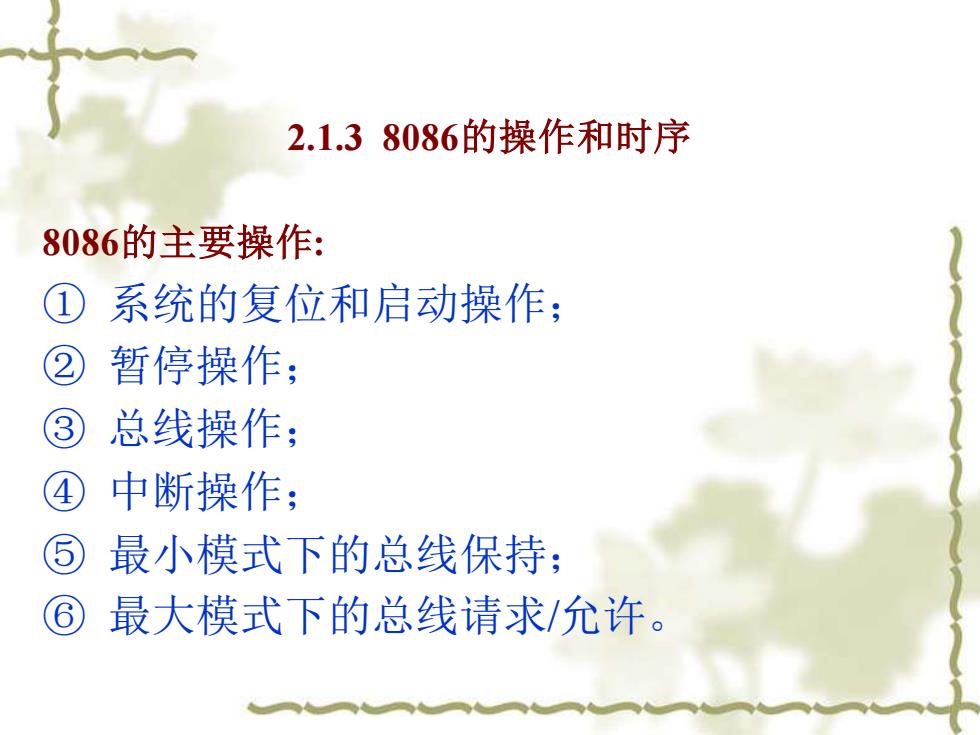

2.1.38086的操作和时序 8086的主要操作： ① 系统的复位和启动操作； ② 暂停操作； ③ 总线操作； ④ 中断操作； ⑤ 最小模式下的总线保持； ⑥ 最大模式下的总线请求/允许
2.1.3 8086的操作和时序 8086的主要操作: ① 系统的复位和启动操作； ② 暂停操作； ③ 总线操作； ④ 中断操作； ⑤ 最小模式下的总线保持； ⑥ 最大模式下的总线请求/允许
