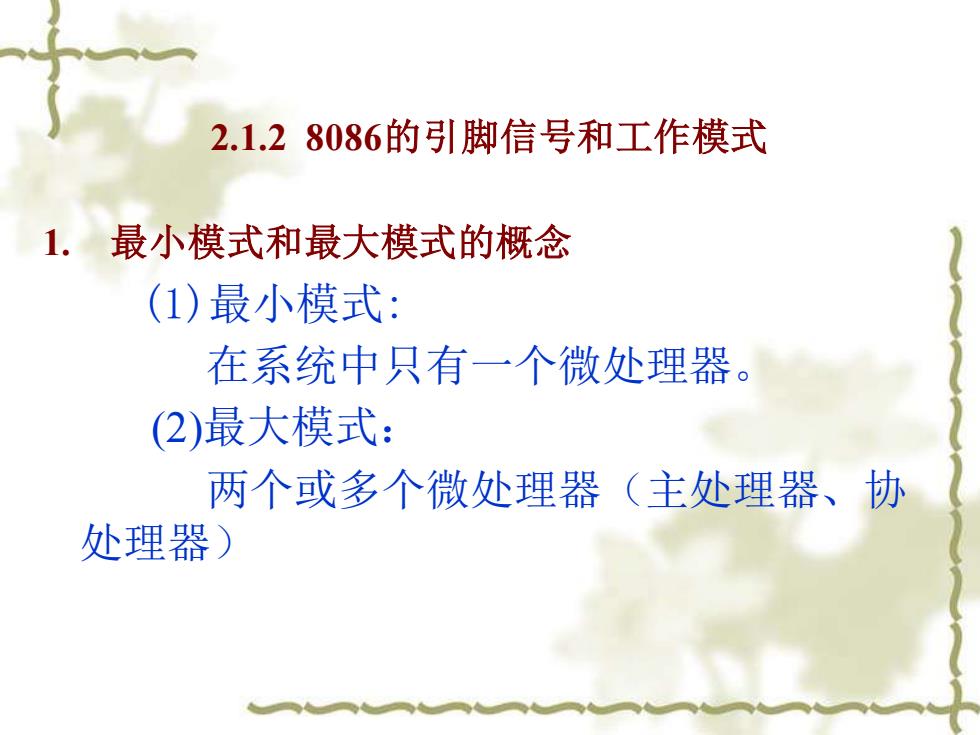

2.1.28086的引脚信号和工作模式 1.最小模式和最大模式的概念 (1)最小模式： 在系统中只有一个微处理器。 (2)最大模式： 两个或多个微处理器（主处理器、协 处理器)
2.1.2 8086的引脚信号和工作模式 1. 最小模式和最大模式的概念 (1)最小模式: 在系统中只有一个微处理器。 (2)最大模式： 两个或多个微处理器（主处理器、协 处理器）

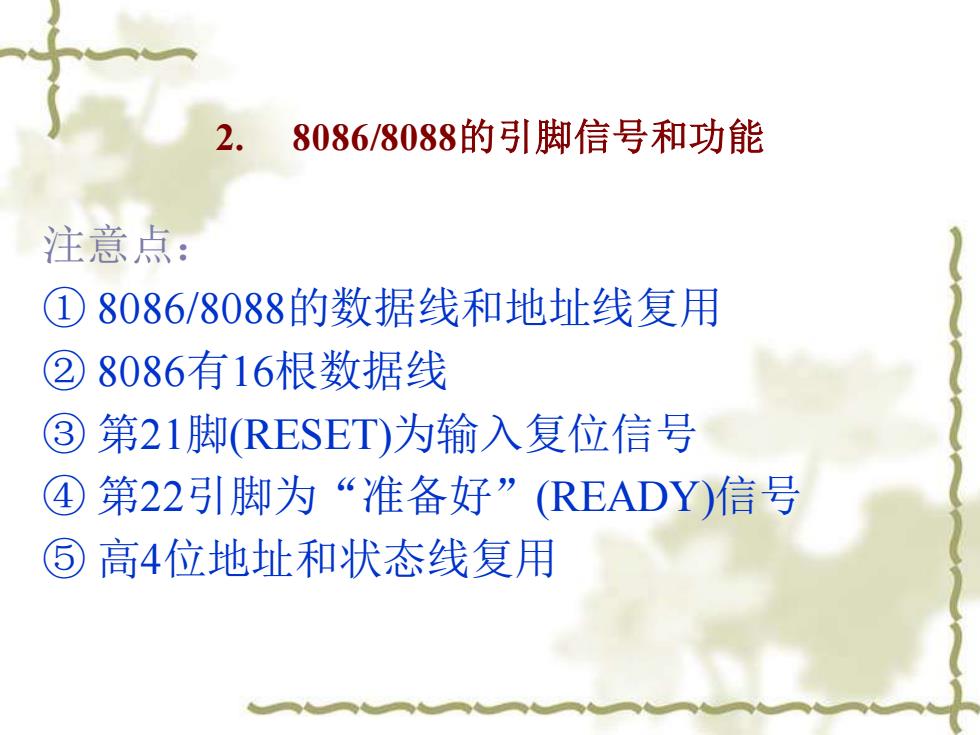

2.8086/8088的引脚信号和功能 注意点： ①8086/8088的数据线和地址线复用 ②8086有16根数据线 ③第21脚(RESET)为输入复位信号 ④第22引脚为“准备好”(READY)信号 ⑤高4位地址和状态线复用
2. 8086/8088的引脚信号和功能 注意点： ① 8086/8088的数据线和地址线复用 ② 8086有16根数据线 ③ 第21脚(RESET)为输入复位信号 ④ 第22引脚为“准备好”(READY)信号 ⑤ 高4位地址和状态线复用

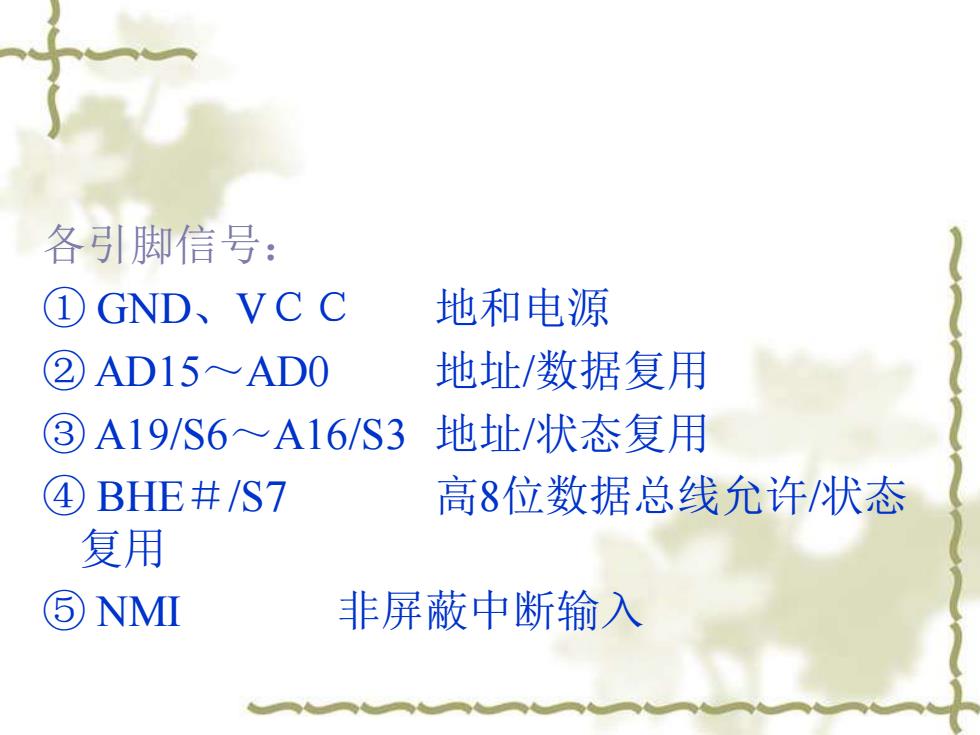

各引脚信号： ①GND、VCC 地和电源 ②AD15~AD0 地址/数据复用 ③A19/S6≈A16/S3 地址/状态复用 ④BHE#/S7 高8位数据总线允许/状态 复用 ⑤NMI 非屏蔽中断输入
各引脚信号： ① GND、VＣＣ 地和电源 ② AD15～AD0 地址/数据复用 ③ A19/S6～A16/S3 地址/状态复用 ④ BHE＃/S7 高8位数据总线允许/状态 复用 ⑤ NMI 非屏蔽中断输入

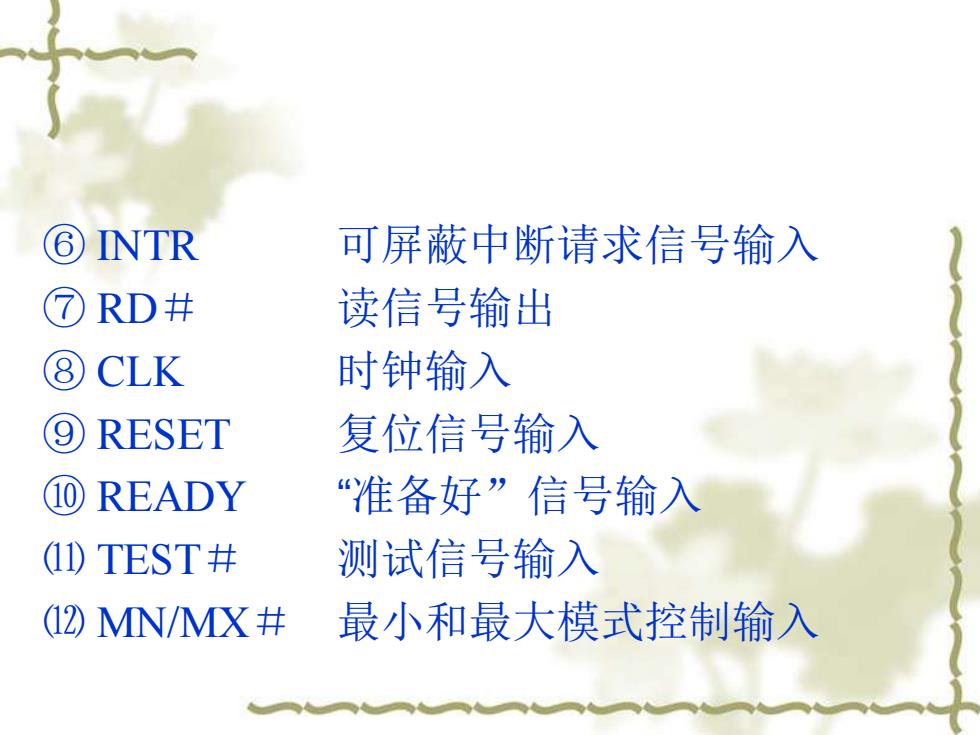

⑥INTR 可屏蔽中断请求信号输入 ⑦RD# 读信号输出 ⑧ CLK 时钟输入 ⑨ RESET 复位信号输入 10 READY “准备好”信号输入 D TEST 测试信号输入 (12 MN/MX# 最小和最大模式控制输入
⑥ INTR 可屏蔽中断请求信号输入 ⑦ RD＃ 读信号输出 ⑧ CLK 时钟输入 ⑨ RESET 复位信号输入 ⑩ READY “准备好”信号输入 ⑾ TEST＃ 测试信号输入 ⑿ MN/MX＃ 最小和最大模式控制输入

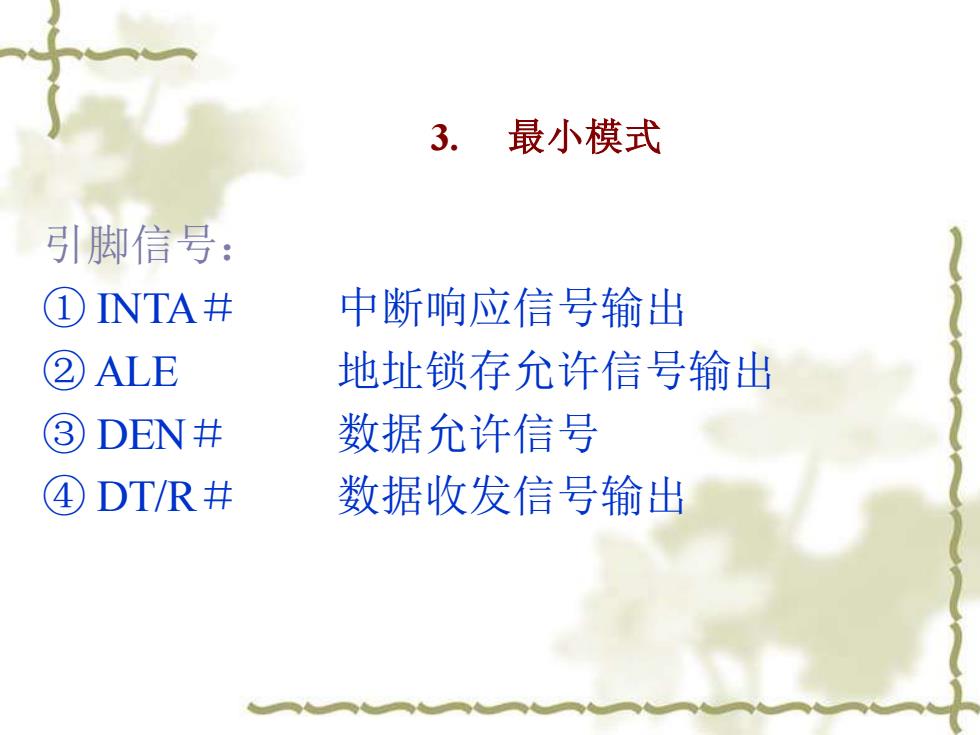

3.最小模式 引脚信号： ①NTA# 中断响应信号输出 ②ALE 地址锁存允许信号输出 ③ DEN# 数据允许信号 ④DT/R# 数据收发信号输出
3. 最小模式 引脚信号： ① INTA＃ 中断响应信号输出 ② ALE 地址锁存允许信号输出 ③ DEN＃ 数据允许信号 ④ DT/R＃ 数据收发信号输出
