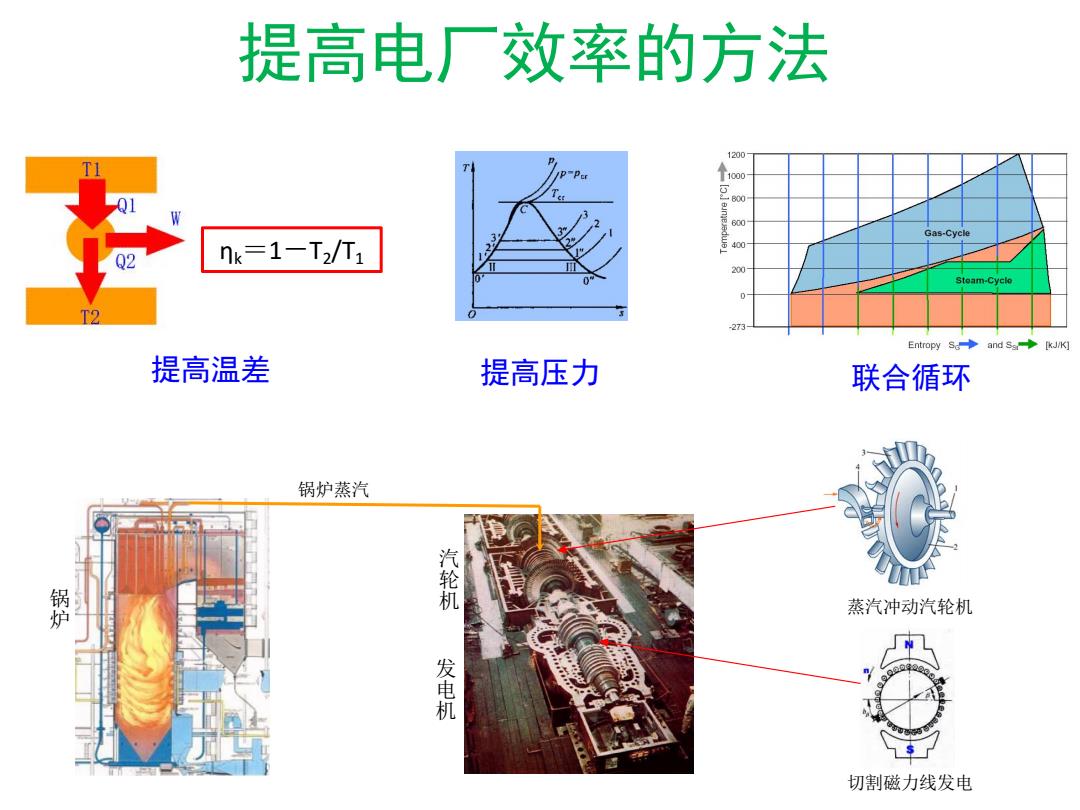

提高电厂效率的方法 1200 1000 600 Gas-Cycle 400 02 nk=1-T2/T1 200 0" Stoam-Cyclo -273 Entropy So◆ and Ss◆[kJ/K] 提高温差 提高压力 联合循环 锅炉蒸汽 汽轮机 蒸汽冲动汽轮机 发电机 切割磁力线发电
提高电厂效率的方法 锅 炉 汽 轮 机 发 电 机 锅炉蒸汽 蒸汽冲动汽轮机 切割磁力线发电 ηk＝1－T2/T1 提高温差 提高压力 联合循环
PFBC联合循环系统示意图 Tidd PFBC Combined-Cycle Process TRANSFORMER COMBUSTOR TRANSFORMER GENERATOR STEAM 54w TURBINE AIR FLUIDIZED CONDENSER GENERATOR BED 16MW COAL GAS 采用正压流化床燃 DOLOMITE TURBINE STACK 烧，加热水变蒸汽， CYCLONE ASH 进行蒸汽轮机发电， BED ASH ECONOMIZER 高温中压烟气净化 DEAERATOR PRECIPITATOR 后在燃气轮机发电， LP. HP 余热加热给水，实 HEATERS HEATER 现能量的高效利用。 CONDENSATE TANK FEED PUMPS PUMPS FLY ASH 发电效率46%
PFBC 联合循环系统示意图 采用正压流化床燃 烧，加热水变蒸汽， 进行蒸汽轮机发电， 高温中压烟气净化 后在燃气轮机发电， 余热加热给水，实 现能量的高效利用。 发电效率46%
