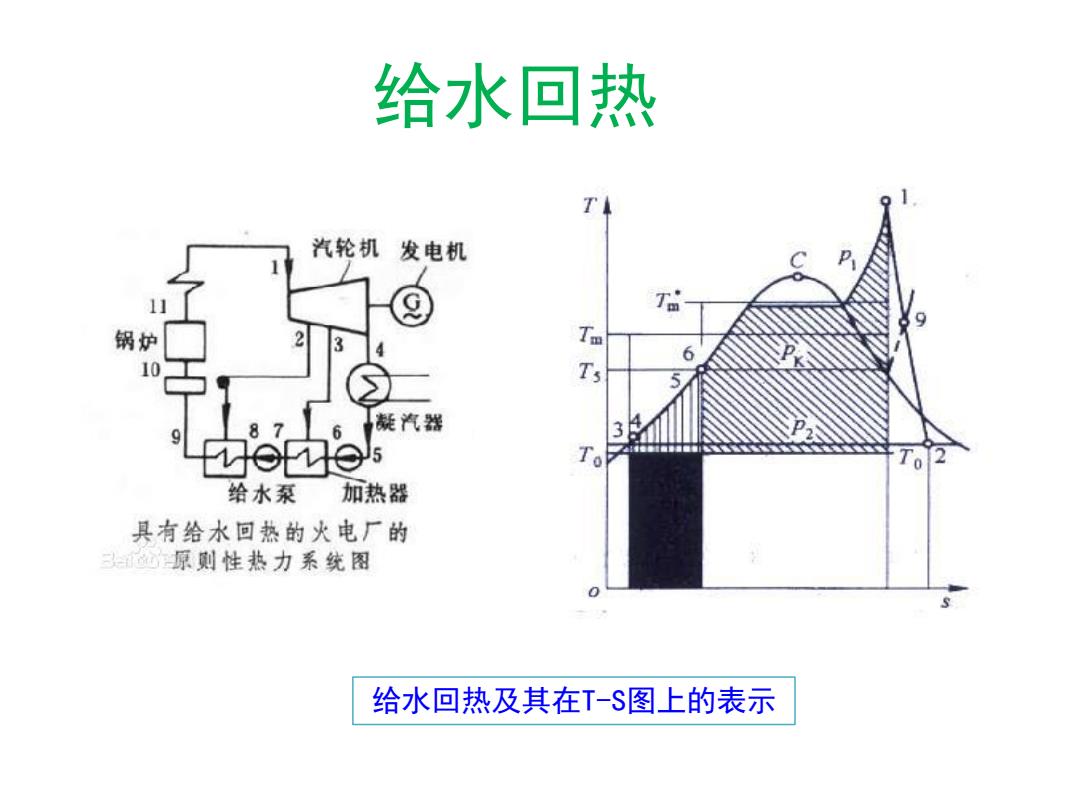

给水回热 汽轮机发电机 锅炉 Tm 10 9 87 凝汽器 给水泵 加热器 具有给水回热的火电厂的 原则性热力系统图 给水回热及其在T-S图上的表示
给水回热及其在T-S图上的表示 给水回热

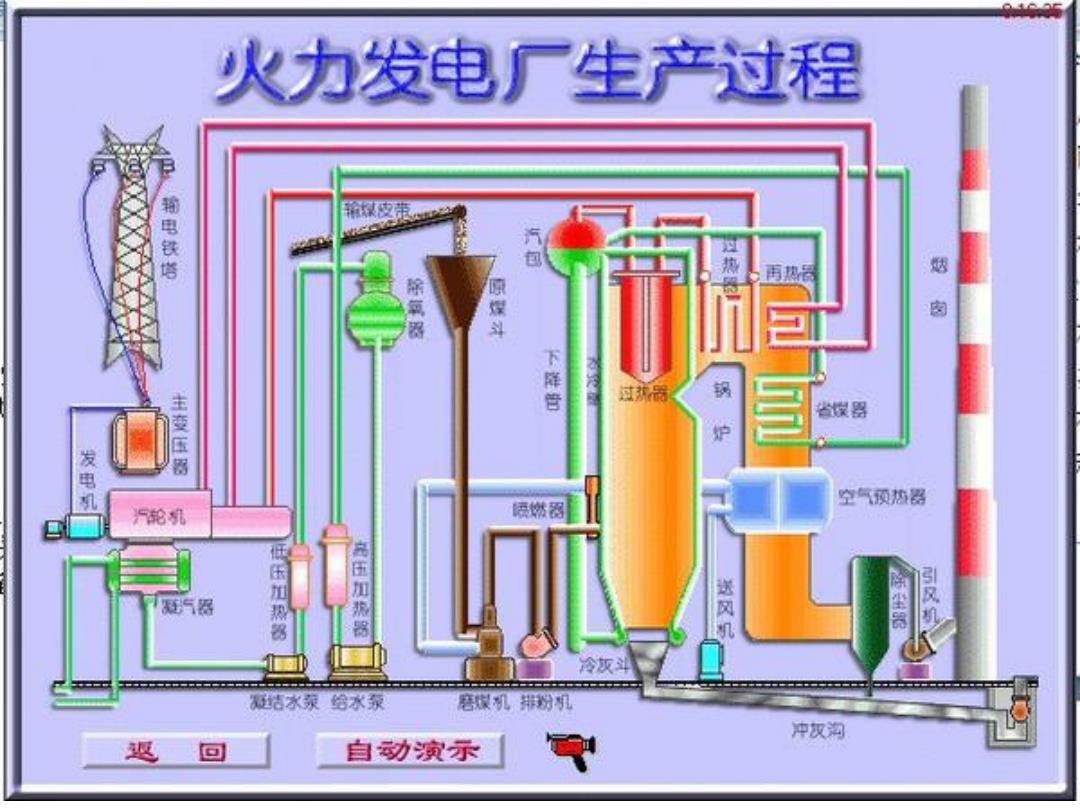

火力发电厂生产过程 输电铁塔 热 再热 烟 除氧器 原煤斗 下降管 过欢形 主变压器 省煤器 炉 发电机 隔燃葛 空气预热器 汽轮机 汽器 压加热 高压加热器 送风机 涂尘器 引风机 冷灰斗 结水泵给水泵 容限机排粉机 冲灰沟 返回 自动演示

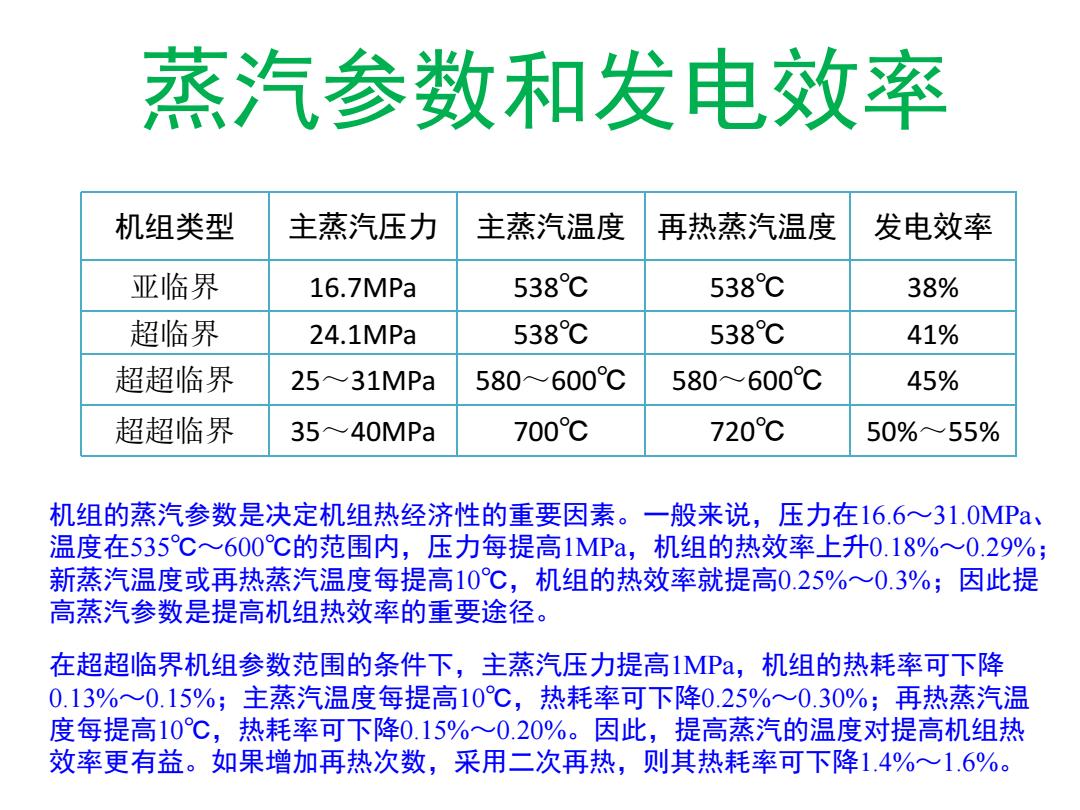

蒸汽参数和发电效率 机组类型 主蒸汽压力 主蒸汽温度 再热蒸汽温度 发电效率 亚临界 16.7MPa 538℃ 538℃ 38% 超临界 24.1MPa 538℃ 538℃ 41% 超超临界 25~31MPa 580~600℃ 580~600℃ 45% 超超临界 35~40MPa 700℃ 720℃ 50%55% 机组的蒸汽参数是决定机组热经济性的重要因素。一般来说，压力在16.631.0MPa、 温度在535℃600℃c的范围内，压力每提高1MPa,机组的热效率上升0.18%~0.29%； 新蒸汽温度或再热蒸汽温度每提高10℃，机组的热效率就提高0.25%~0.3%；因此提 高蒸汽参数是提高机组热效率的重要途径。 在超超临界机组参数范围的条件下，主蒸汽压力提高1MPa,机组的热耗率可下降 0.13%~0.15%;主蒸汽温度每提高10℃，热耗率可下降0.25%~0.30%；再热蒸汽温 度每提高10℃，热耗率可下降0.15%~0.20%。因此，提高蒸汽的温度对提高机组热 效率更有益。如果增加再热次数，采用二次再热，则其热耗率可下降1.4%~1.6%
机组类型 主蒸汽压力 主蒸汽温度 再热蒸汽温度 发电效率 亚临界 16.7MPa 538℃ 538℃ 38% 超临界 24.1MPa 538℃ 538℃ 41% 超超临界 25～31MPa 580～600℃ 580～600℃ 45% 超超临界 35～40MPa 700℃ 720℃ 50%～55% 机组的蒸汽参数是决定机组热经济性的重要因素。一般来说，压力在16.6～31.0MPa、 温度在535℃～600℃的范围内，压力每提高1MPa，机组的热效率上升0.18%～0.29%； 新蒸汽温度或再热蒸汽温度每提高10℃，机组的热效率就提高0.25%～0.3%；因此提 高蒸汽参数是提高机组热效率的重要途径。 在超超临界机组参数范围的条件下，主蒸汽压力提高1MPa，机组的热耗率可下降 0.13%～0.15%；主蒸汽温度每提高10℃，热耗率可下降0.25%～0.30%；再热蒸汽温 度每提高10℃，热耗率可下降0.15%～0.20%。因此，提高蒸汽的温度对提高机组热 效率更有益。如果增加再热次数，采用二次再热，则其热耗率可下降1.4%～1.6%。 蒸汽参数和发电效率
天然气发电联合循环系统 1200 蒸汽轮机 1000 800 烟肉 600 冷凝器 Gas-Cycle 400 200 Steam-Cycle 空气 燃气轮机 0 -273 余热锅炉 Entropy S◆and Ss◆kJ/KN 燃料
天然气发电联合循环系统
先进洁净煤发电技术 超临界 超临界 N IGCC IGCC PFBC 磁流体 本世纪初 上世纪中 上世纪初
先进洁净煤发电技术 超临界 超临界 IGCC IGCC PFBC 磁流体
