光电信息技术实验一一光纤技术实验指导书 23.光源切换至1550，观看耦合器的分光比、损耗、PDL。 24.将石英槽放在封装台上，槽口向上，左右对齐，上下摆平。 25.按“PACK”键，封装台自动前进到设定位置后并向上运行到设定位置，此时裸纤部分 位于石英槽中央位置。 26.在话当位置滴胶，按左右排加热。 27.当热周胶颜色变为深红色时停止加热（可手动停止或由PC定时控制） 28.关闭所有吸气阀门，将主光纤留出相应长度并折断。 29,取出所做的耦合器，按“PACK”链退回固化台，按“HOME”键使拉纤电机复位。 30.套上热缩管或石英管保护，宽带耦合器制作完成。 杭州电子科技大学理学院物理实验教学示范中心光电信息技术实验

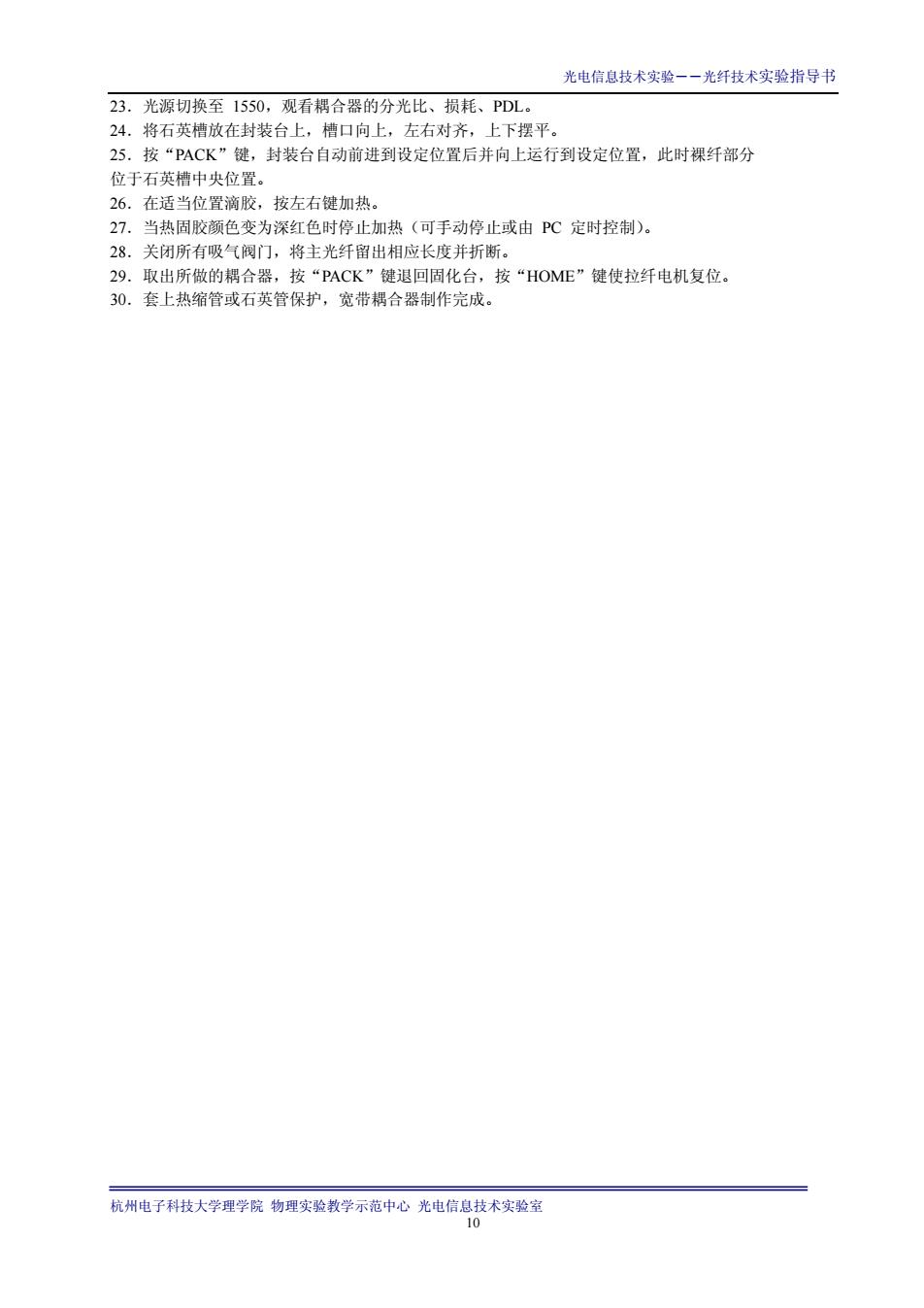

光电信息技术实验――光纤技术实验指导书 杭州电子科技大学理学院 物理实验教学示范中心 光电信息技术实验室 10 23．光源切换至 1550，观看耦合器的分光比、损耗、PDL。 24．将石英槽放在封装台上，槽口向上，左右对齐，上下摆平。 25．按“PACK”键，封装台自动前进到设定位置后并向上运行到设定位置，此时裸纤部分 位于石英槽中央位置。 26．在适当位置滴胶，按左右键加热。 27．当热固胶颜色变为深红色时停止加热（可手动停止或由 PC 定时控制）。 28．关闭所有吸气阀门，将主光纤留出相应长度并折断。 29．取出所做的耦合器，按“PACK”键退回固化台，按“HOME”键使拉纤电机复位。 30．套上热缩管或石英管保护，宽带耦合器制作完成
光电信息技术实验一一光纤技术实验指导书 第二篇光纤传感实验 实验4光纤传感实验 实验4.1光纤光学基本知识演示 实验目的 通过具体演示，使实验者对光纤光学有基本的认识，为以后的实验打下基础。 实验仪器用具 光纤干涉演示仪1台(633m单模分束器1个温度控制系统压力控制系统：光纤耦合架1 个：SZ-42型调整架1个，光纤架1个，SZ-13C型调整架1个)：GY10型He-Ne微光器1套：手 持式光源1台：SGN一1光能量指示仪1台：手持式光功*计1台：633m单模光纤1米：普通通信 光纤跳线3米：光纤切割刀1在 学习和实验内容 演示1观察光纤基模场远场分布 操作取一根约1米长的633m单模光纤，剥去其两端的涂敢层，用光纤切割刀切制光学端面，然后 由物镜将激光从任一端面耦合进光纤，用白屏接收光纤输出端的光斑，观察光场分布。 纤芯中的模场，外围对应包层中的场分布 演示2观察光纤输出的近场和远场图案 操作取一根普通通信光纤（单模、多模皆可，相对633m为多模光纤），参照演示1的操作步玀， 将H®Ne激光器的输出光束经耦合器耦合进入光纤，用白屏接收出射光斑，分别观察其近场和远场图 HeNe激光器 五维微调架 光纤福合架 单模光纤 光纤支架输出光白屏 图1光纤基模场远场分布 。 演示3观察光纤输出功率和光纤弯曲（所绕圈数及圈半径）的关系 操作取一根约3米长的普通通信光纤（为方便起见，可带FPc接头），将光源输出的光耦合进光纤， 由手持式光功率计检测光纤输出光的功率，并记录此时的功率读数：将光纤绕于手上，改变绕的圈数和 圈半径，观察并分析光纤输出功率与所绕圈数及圈半径大小的关系， 抗州电子利技大学理学院物理实验教学示范中心光电信息技木实验室

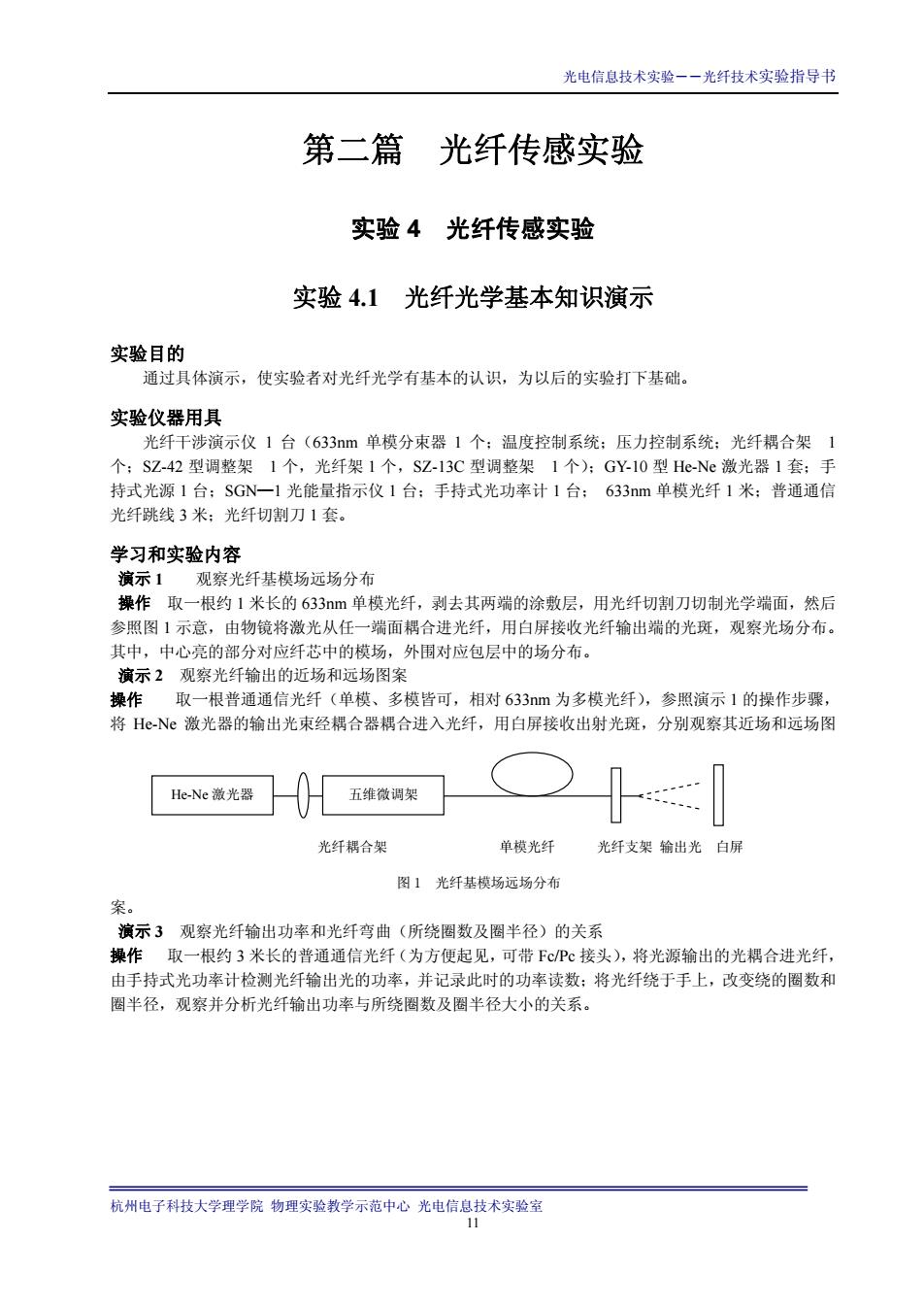

光电信息技术实验――光纤技术实验指导书 第二篇 光纤传感实验 实验 4 光纤传感实验 实验 4.1 光纤光学基本知识演示 实验目的 通过具体演示，使实验者对光纤光学有基本的认识，为以后的实验打下基础。 实验仪器用具 光纤干涉演示仪 1 台（633nm 单模分束器 1 个；温度控制系统；压力控制系统；光纤耦合架 1 个；SZ-42 型调整架 1 个，光纤架 1 个，SZ-13C 型调整架 1 个）；GY-10 型 He-Ne 激光器 1 套；手 持式光源 1 台；SGN—1 光能量指示仪 1 台；手持式光功率计 1 台； 633nm 单模光纤 1 米；普通通信 光纤跳线 3 米；光纤切割刀 1 套。 学习和实验内容 演示 1 观察光纤基模场远场分布 操作 取一根约 1 米长的 633nm 单模光纤，剥去其两端的涂敷层，用光纤切割刀切制光学端面，然后 参照图 1 示意，由物镜将激光从任一端面耦合进光纤，用白屏接收光纤输出端的光斑，观察光场分布。 其中，中心亮的部分对应纤芯中的模场，外围对应包层中的场分布。 演示 2 观察光纤输出的近场和远场图案 操作 取一根普通通信光纤（单模、多模皆可，相对 633nm 为多模光纤），参照演示 1 的操作步骤， 将 He-Ne 激光器的输出光束经耦合器耦合进入光纤，用白屏接收出射光斑，分别观察其近场和远场图 案。 五维微调架 He-Ne 激光器 光纤耦合架 单模光纤 光纤支架 输出光 白屏 图 1 光纤基模场远场分布 演示 3 观察光纤输出功率和光纤弯曲（所绕圈数及圈半径）的关系 操作 取一根约 3 米长的普通通信光纤（为方便起见，可带 Fc/Pc 接头），将光源输出的光耦合进光纤， 由手持式光功率计检测光纤输出光的功率，并记录此时的功率读数；将光纤绕于手上，改变绕的圈数和 圈半径，观察并分析光纤输出功率与所绕圈数及圈半径大小的关系。 杭州电子科技大学理学院 物理实验教学示范中心 光电信息技术实验室 11
