光电信息技术实验一一光纤技术实验指导书 定光一一一光功计 图3裸光纤连接损耗测试方框图 用光功率计直接测试LD激光二极管输出的光功率，记为B:再将LD激光二极管的输出端通过熔 接好的光纤接到光功率计上，测得此时得光功率值记为B,最后根据公式计算焊点损耗： a=-10log(P2/P) 七、思考题 1、光纤的纵向与横向偏差哪种对光纤耦合效率的影响大？结合实验谈谈感性认识，并作理论解释。 2、就本实验而言，以上测得的焊点损耗是否就是焊点的实际耗损？ 航州电子科技大学理学院物理实验教学示范中心光电信息技术实验室
光电信息技术实验――光纤技术实验指导书 稳定光源 光功率计 FC型 裸纤适配器 FC型 裸纤适配器 光纤 图 3 裸光纤连接损耗测试方框图 用光功率计直接测试 LD 激光二极管输出的光功率，记为 ；再将 LD 激光二极管的输出端通过熔 接好的光纤接到光功率计上，测得此时得光功率值记为 ，最后根据公式计算焊点损耗： P1 P2 PP 12 /log10 七、思考题 1、光纤的纵向与横向偏差哪种对光纤耦合效率的影响大？结合实验谈谈感性认识，并作理论解释。 2、就本实验而言，以上测得的焊点损耗是否就是焊点的实际耗损？ 杭州电子科技大学理学院 物理实验教学示范中心 光电信息技术实验室 5
光电信息技术实险一一光纤技术实验指导书 实验2光纤跳线制作实验 1.光纤跳线简介 光纤跳线是指与桌面计算机或设备直接相连接的光纤，以方便设备的连接和管理。用来做从设备到 光纤布线鞋路的跳接线。有较厚的保护层，一般用在光端机和终端盒之间的连接。 2.光纤跳线结构 光纤跳线和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中，艺的直 径是15unm ,大致与人的头发的粗细相当。而单模光纤芯的直径为8um10um.芯外面包围若一层折 射率比芯低的玻璃封套，以使光纤保持在芯内。再外面的是一层薄的塑料外套，用来保护封套。 3.光纤跳线分类 光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输 媒介的光纤跳线：按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、 MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2OO0跳线、DIN4跳线、D4跳线等等各种形式。比 较常见的光纤跳线也可以分为FC-FC FC-SC、FC-LC、FC-ST、SC-SC ,SC-ST等 单模光纤 (Single-mode Fiber:)一般光纤跳线用黄色表示，接头和保护套为蓝色：传输距离较长。 多模光 (Muli-mode Fiber):一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色：传 输距离较短。 4.光纤使用注意 光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单 的区分方法是光模块的颜色要一致。一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光 模块使用单模光纤（黄色光纤），以保证数据传输的准确性。 光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。 光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的摇合 如果光纤接头被弄脏了的话，可以用棉签施酒精清洁，否则会影响通信质量。 5.光纤跳线 1.插入损耗低 2.重复性好 3.回波损耗大 4.互插性能好 5.温度稳定性好 6.光纤跳线应用 1光纤通信系统 2.光纤接入网 3.光纤数据传输4.光纤CATV 5.局域网LAN 6.测试设备 7. 产品选用指南 光纤跳线按端接类型分主要有以下三种类型：STST、SC-SC、STSC。按光纤种类分主要有单模光 纤和多模光纤两类。跳线长度的规格有0.5m、1m、2m、3m、5m、10m等。按线缆外护层材料可分为 普通型、普通阻燃型、低烟无肉型、低烟无卤阻燃型等。 根据建筑物防火等级和对材料的耐火要 求，综合布线系统应采取相应的措施。在易燃的区域和大楼整井内布放电缆或光缆，应采用阻燃的电缆 和光缆：在大型公共场所宜采用阻燃、低烟、低毒的电缆或光缆：相邻的设备间或交接间应采用阻燃型 配线设备 8.施工、安装要点 参见《建筑与建筑群综合布线系统工程验收规范》GB/T50312一2000和《建筑及建筑群综合布线 系统工程施工及验收规范》CECS8997中要求。 9.光纤跳线和尾纤的区别 光纤跳线用来做从设各到光纤布线链路的跳接线。有较厚的保护层，一般用在光端机和终端盒之间 光纤跳线的连接。尾纤又叫猪尾线，只有一端有连接头，而另一端是一根光缆纤芯的断头，通过熔接与 其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光颈与光纤收发器（之间还用到桐合器、跳线等）。 杭州电子科技大学理学院物理实验教学示范中心光电信息技术实验省

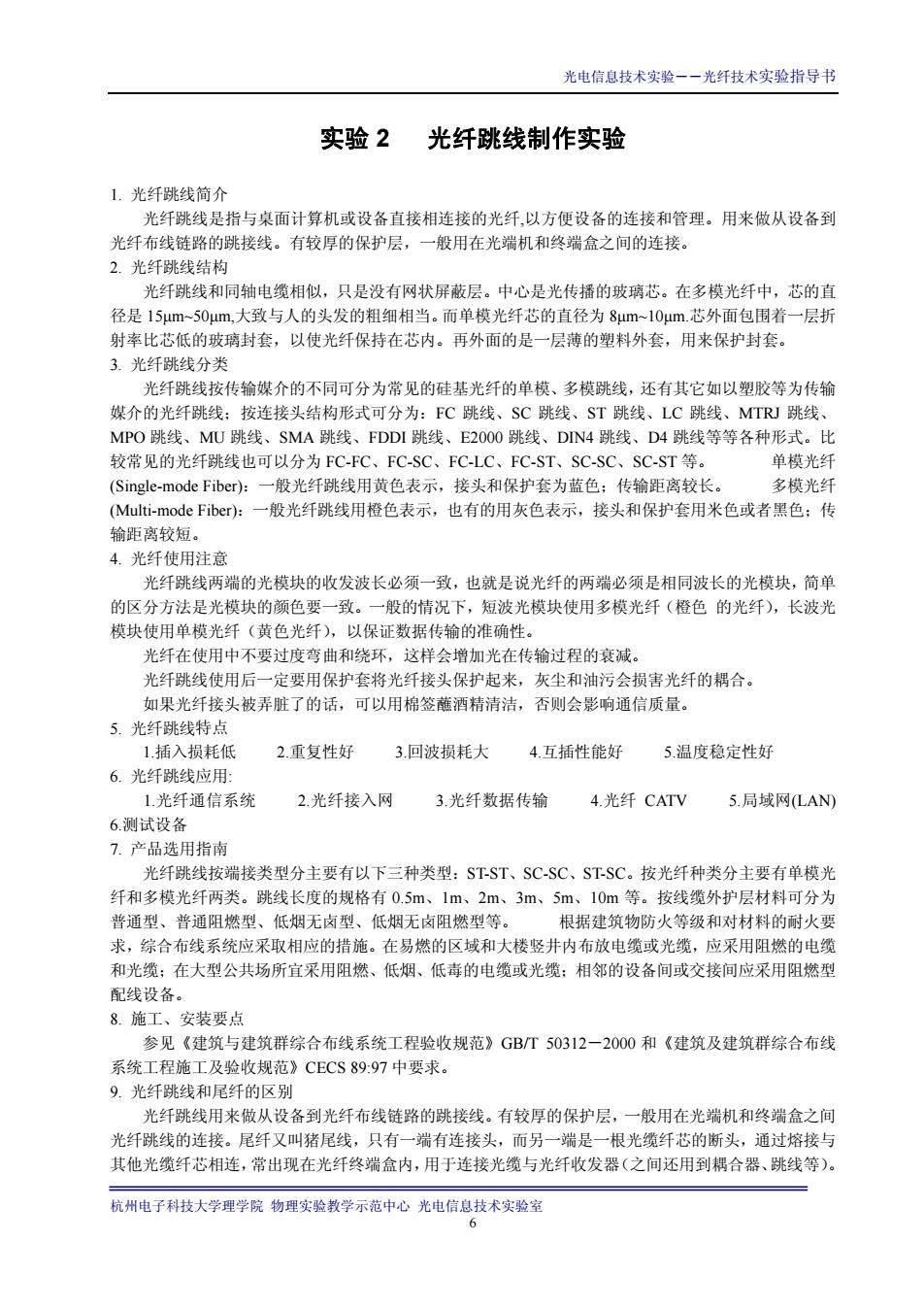

光电信息技术实验――光纤技术实验指导书 杭州电子科技大学理学院 物理实验教学示范中心 光电信息技术实验室 6 实验 2 光纤跳线制作实验 1. 光纤跳线简介 光纤跳线是指与桌面计算机或设备直接相连接的光纤,以方便设备的连接和管理。用来做从设备到 光纤布线链路的跳接线。有较厚的保护层，一般用在光端机和终端盒之间的连接。 2. 光纤跳线结构 光纤跳线和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中，芯的直 径是 15μm~50μm,大致与人的头发的粗细相当。而单模光纤芯的直径为 8μm~10μm.芯外面包围着一层折 射率比芯低的玻璃封套，以使光纤保持在芯内。再外面的是一层薄的塑料外套，用来保护封套。 3. 光纤跳线分类 光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输 媒介的光纤跳线；按连接头结构形式可分为：FC 跳线、SC 跳线、ST 跳线、LC 跳线、MTRJ 跳线、 MPO 跳线、MU 跳线、SMA 跳线、FDDI 跳线、E2000 跳线、DIN4 跳线、D4 跳线等等各种形式。比 较常见的光纤跳线也可以分为 FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST 等。 单模光纤 (Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。 多模光纤 (Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传 输距离较短。 4. 光纤使用注意 光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单 的区分方法是光模块的颜色要一致。一般的情况下，短波光模块使用多模光纤（橙色 的光纤），长波光 模块使用单模光纤（黄色光纤），以保证数据传输的准确性。 光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。 光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。 如果光纤接头被弄脏了的话，可以用棉签蘸酒精清洁，否则会影响通信质量。 5. 光纤跳线特点 1.插入损耗低 2.重复性好 3.回波损耗大 4.互插性能好 5.温度稳定性好 6. 光纤跳线应用: 1.光纤通信系统 2.光纤接入网 3.光纤数据传输 4.光纤 CATV 5.局域网(LAN) 6.测试设备 7. 产品选用指南 光纤跳线按端接类型分主要有以下三种类型：ST-ST、SC-SC、ST-SC。按光纤种类分主要有单模光 纤和多模光纤两类。跳线长度的规格有 0.5m、1m、2m、3m、5m、10m 等。按线缆外护层材料可分为 普通型、普通阻燃型、低烟无卤型、低烟无卤阻燃型等。 根据建筑物防火等级和对材料的耐火要 求，综合布线系统应采取相应的措施。在易燃的区域和大楼竖井内布放电缆或光缆，应采用阻燃的电缆 和光缆；在大型公共场所宜采用阻燃、低烟、低毒的电缆或光缆；相邻的设备间或交接间应采用阻燃型 配线设备。 8. 施工、安装要点 参见《建筑与建筑群综合布线系统工程验收规范》GB/T 50312－2000 和《建筑及建筑群综合布线 系统工程施工及验收规范》CECS 89:97 中要求。 9. 光纤跳线和尾纤的区别 光纤跳线用来做从设备到光纤布线链路的跳接线。有较厚的保护层，一般用在光端机和终端盒之间 光纤跳线的连接。尾纤又叫猪尾线，只有一端有连接头，而另一端是一根光缆纤芯的断头，通过熔接与 其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与光纤收发器（之间还用到耦合器、跳线等）
光电信息技术实验一一光纤技术实验指导书 光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来， 以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成金的 影响减到最小，这是光纤连接器的基本要求。在一定程度上，光纤连接器也影响了光传输系统的可靠性 和各项性能。 10.光纤研磨方式 “”后面表明米纤接美面梦，即研磨方式 PC“在电信运营商的设备中应用得最为广泛，其接头截面是平的， “SC”表示尾纤接头型号为SC接头，业界传输设备侧光接口一般用用SC接头，SC接头是工程塑料 的，具有耐高温，不容易氧化优点：ODF侧光接口一般用FC接头，FC是金属接头，但ODF不会有高 温问题，同时金属接头的可插拔次数比塑料要多，维护ODF尾纤比光板尾纤要多。其它常见的接头型 号为：ST、DN、FDDI, “PC表示光纤接头截面工艺，PC是最普遍的。在广电和早期的CATV中应用较多的是APC型号 尾纤头采用了带倾角的端面，斜度一般看不出来，可以改善电视信号的质量，主要原因是电视信号是 拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返 回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上 叠加了一个带时延的微弱信号。表现在画面上就是重影。尾纤头带顿角可使反射光不沿原路径返回。 般数字信号一般不存在此问题。 还有一种UPC的工艺，它的衰耗比PC要小， 般有特殊需求的设备其珐琅盘一般为FC/UPC 国外厂家ODF架内部跳纤用的就是FC/UPC,提高ODF设备自身的指标. 11.光纤跳线使用注意事项 1、光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰 减。 2、光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模 块。简单的区分方法是光模块的颈色要一致。 3、光纤跳线使用后一定要用保护套将光纤接头保护 起来，灰尘和油污会损害光纤的耦合。 航州电子科技大学理学院物理实验教学示范中心光电信息技术实验室

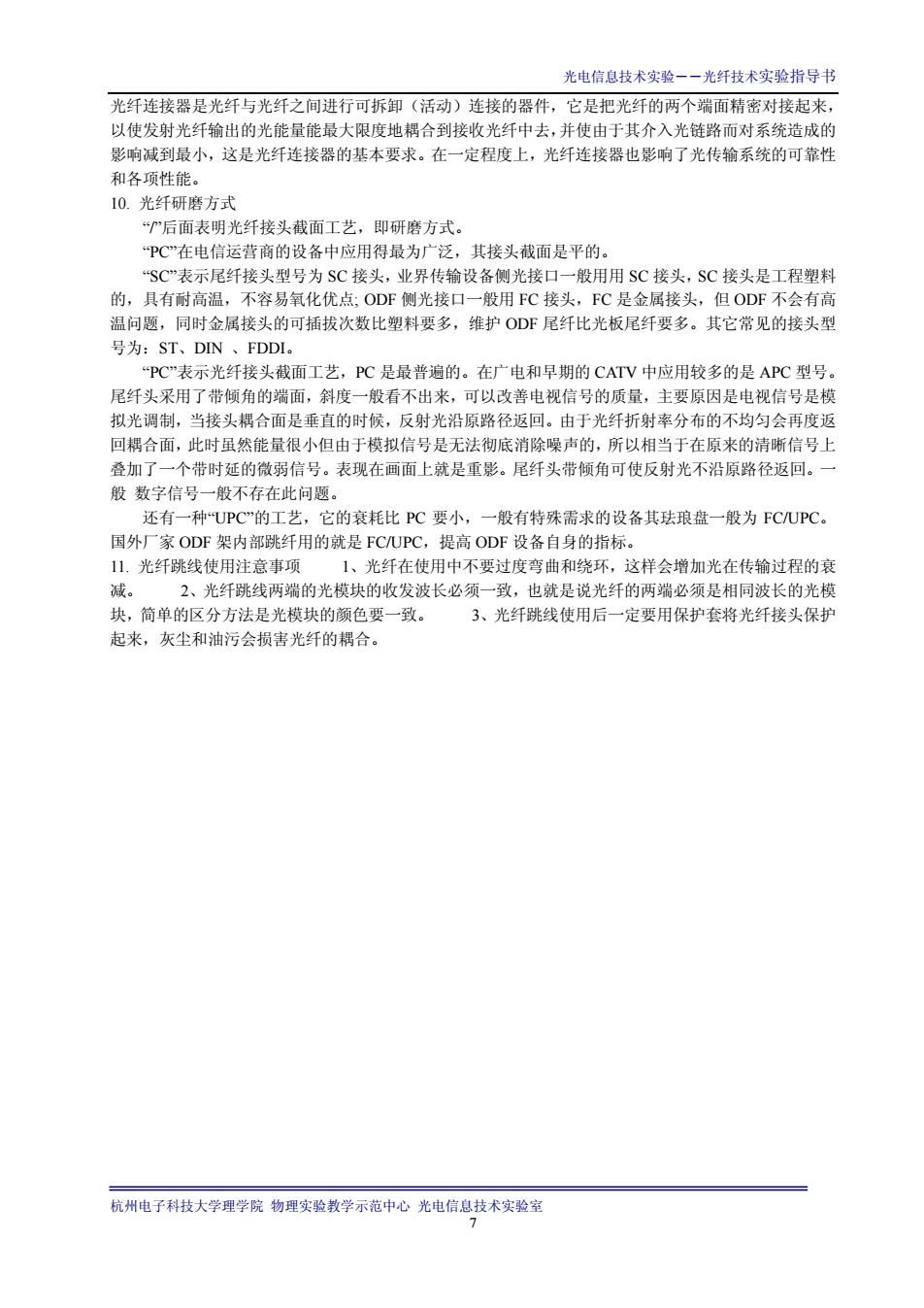

光电信息技术实验――光纤技术实验指导书 杭州电子科技大学理学院 物理实验教学示范中心 光电信息技术实验室 7 光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来， 以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的 影响减到最小，这是光纤连接器的基本要求。在一定程度上，光纤连接器也影响了光传输系统的可靠性 和各项性能。 10. 光纤研磨方式 “/”后面表明光纤接头截面工艺，即研磨方式。 “PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。 “SC”表示尾纤接头型号为 SC 接头，业界传输设备侧光接口一般用用 SC 接头，SC 接头是工程塑料 的，具有耐高温，不容易氧化优点; ODF 侧光接口一般用 FC 接头，FC 是金属接头，但 ODF 不会有高 温问题，同时金属接头的可插拔次数比塑料要多，维护 ODF 尾纤比光板尾纤要多。其它常见的接头型 号为：ST、DIN 、FDDI。 “PC”表示光纤接头截面工艺，PC 是最普遍的。在广电和早期的 CATV 中应用较多的是 APC 型号。 尾纤头采用了带倾角的端面，斜度一般看不出来，可以改善电视信号的质量，主要原因是电视信号是模 拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返 回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上 叠加了一个带时延的微弱信号。表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路径返回。一 般 数字信号一般不存在此问题。 还有一种“UPC”的工艺，它的衰耗比 PC 要小，一般有特殊需求的设备其珐琅盘一般为 FC/UPC。 国外厂家 ODF 架内部跳纤用的就是 FC/UPC，提高 ODF 设备自身的指标。 11. 光纤跳线使用注意事项 1、光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰 减。 2、光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模 块，简单的区分方法是光模块的颜色要一致。 3、光纤跳线使用后一定要用保护套将光纤接头保护 起来，灰尘和油污会损害光纤的耦合
光电信息技术实险一一光纤技术实验指导书 实验3 熔融拉锥制作光纤分路器实验 3.】标准分路器的制做步骤 1.打开所需光源，等待光源稳定。 2.开启氢气发生器或打开氢气瓶之阀门。 3.依次开启真空泵，电脑，拉锥机，启动0C-2020软件。 4.打开H2流量，待H2测试流量与设置值相同，用点火器点燃氢气。 按“FLAME DOWN”键，使火焰头下降。 6 选择拉锥器件类型为标准分路器，设置拉锥参数或载入参数文件 7.剥纤1cm,用酒精清洁，插入适配器，沿45°角切制，放入功率探测通道二（即CH2)。 8.用鼠标点击“P2=>P0”,将P2功率值附给P0,然后在约1米处（或自定义长度）折 断光纤。 9.继续剥纤1cm,清洁，插入适配器，沿45°角切割，放入功率探测通道一（即CH)。 10.用鼠标点击 “P1补偿” 使P1与PO值相同。 1l.分别将两根光纤在合适位置剥去涂覆层约20mm,用酒精清洁。 12.按下真空吸附按钮“OLD”左右键，将两光纤平行放入真空吸槽，居中对齐，打角。 13.盖上防风罩，按“RUN”键。 14。拉纤时程中可按“STOP”键停止拉维动作 15.达到所设定分光比后 拉纤即完成，火焰头自动退回，拿开防风罩 16.按“PACK_HOLD”键，开启封装台上吸气阀. 17.将石英槽放在封装台上，槽口向上，左右对齐，上下摆平。 18.按“PACK”键，封装台自动前进到设定位置后并向上运行到设定位置，此时裸纤部分 的于石益越中由的器 9。在活当位置滴胶并按左右执键 20 当热固胶颜色变为 红色时停止加热（可手动停止或由PC定时控制） .关闭所有吸气阀门，将主光纤留出相应长度并折断。 22.取出所做的耦合器，按“PACK”键退回封装台，按“HOME”健使拉纤电机复位。 23.套上热缩管或石英管保护，标准分路器制作完成。 (注：拉锥效果图见附录) 32波分复用祸合器的制做步骤 1.打开所需光源，等待光源稳定。 2. 开启氨气发生器或打开氨气瓶之阀门 3. 依次开启真空泵， 光开关，电脑，拉锥机，启动0C-2020软件 打开卫流量，待测试流量与设置值相同，用点火器点燃氢气。 5.按“FLAME DOWN”键，使火焰头下降。 6.选择拉锥器件类型为波分复用分路器，设置拉锥参数或载入参数文件。 7.纤1cm,用酒拮清洁，插入话配器沿45°角切割放入功率深测通道一（即CH2) 8. 单击光瓶1，光切换至1310.用图标占击“P=>0”附初值 单击光源2，光源切换至1550，用鼠标点击“P2=>P0”附初值 10.在约1米处（或自定义长度）折断光纤。 11.继续剥纤1cm、清洁、插入适配器、切割、放入功率探测通道一（即CH)。 杭州电子科技大学理学院物理实验教学示范中心光电信息技术实验室
光电信息技术实验――光纤技术实验指导书 杭州电子科技大学理学院 物理实验教学示范中心 光电信息技术实验室 8 实验 3 熔融拉锥制作光纤分路器实验 3.1 标准分路器的制做步骤 1． 打开所需光源，等待光源稳定。 2． 开启氢气发生器或打开氢气瓶之阀门。 3． 依次开启真空泵，电脑，拉锥机，启动 OC-2020 软件。 4． 打开 H2 流量，待 H2 测试流量与设置值相同，用点火器点燃氢气。 5． 按“FLAME DOWN”键，使火焰头下降。 6． 选择拉锥器件类型为标准分路器，设置拉锥参数或载入参数文件。 7． 剥纤 1cm，用酒精清洁，插入适配器，沿 45°角切割，放入功率探测通道二（即 CH2）。 8． 用鼠标点击“P2=>P0”，将 P2 功率值附给 P0，然后在约 1 米处（或自定义长度）折 断光纤。 9． 继续剥纤 1cm，清洁，插入适配器，沿 45°角切割，放入功率探测通道一（即 CH1）。 10．用鼠标点击“P1 补偿”，使 P1 与 P0 值相同。 11．分别将两根光纤在合适位置剥去涂覆层约 20mm，用酒精清洁。 12．按下真空吸附按钮“HOLD”左右键，将两光纤平行放入真空吸槽，居中对齐，打角。 13．盖上防风罩，按“RUN”键。 14．拉纤过程中可按“STOP”键停止拉锥动作。 15．达到所设定分光比后，拉纤即完成，火焰头自动退回，拿开防风罩。 16．按“PACK_HOLD”键，开启封装台上吸气阀。 17．将石英槽放在封装台上，槽口向上，左右对齐，上下摆平。 18．按“PACK”键，封装台自动前进到设定位置后并向上运行到设定位置，此时裸纤部分 位于石英槽中央位置。 19．在适当位置滴胶，并按左右加热键。 20．当热固胶颜色变为深红色时停止加热（可手动停止或由 PC 定时控制）。 21．关闭所有吸气阀门，将主光纤留出相应长度并折断。 22．取出所做的耦合器，按“PACK”键退回封装台，按“HOME”键使拉纤电机复位。 23．套上热缩管或石英管保护，标准分路器制作完成。 （注：拉锥效果图见附录） 3.2 波分复用耦合器的制做步骤 1． 打开所需光源，等待光源稳定。 2． 开启氢气发生器或打开氢气瓶之阀门。 3． 依次开启真空泵，光开关，电脑，拉锥机，启动 OC-2020 软件。 4． 打开 H2 流量，待 H2 测试流量与设置值相同，用点火器点燃氢气。 5． 按“FLAME DOWN”键，使火焰头下降。 6． 选择拉锥器件类型为波分复用分路器，设置拉锥参数或载入参数文件。 7． 剥纤 1cm，用酒精清洁，插入适配器，沿 45°角切割，放入功率探测通道二（即 CH2）。 8． 单击光源 1，光源切换至 1310，用鼠标点击“P2=>P0”附初值。 9． 单击光源 2，光源切换至 1550，用鼠标点击“P2=>P0”附初值。 10．在约 1 米处（或自定义长度）折断光纤。 11．继续剥纤 1cm、清洁、插入适配器、切割、放入功率探测通道一（即 CH1）
光电信息技术实验一一光纤技术实验指导书 12.单击光源2，光源切换至1550，用鼠标点击“P1补偿” 13。单击光源】 ,光源切换至1310，用鼠标点击“P1补偿” 14.分别将两根光纤在合适位置剥去涂覆层约20mm,用酒精清洁。 15.按真空吸附按钮，将两光纤平行放入真空吸槽，居中对齐，打角。 16,盖上防风罩，按“RUN”键。 17.拉纤过程中可按“《TOp”键停止拉锥动作 18.达到所设定分光比后， 拉纤即完成，火焰头自动退回，拿开防风罩 19.光源切换至1310，观看耦合器的分光比、损耗、PDL, 20.光源切换至1550，观看耦合器的分光比、损耗、PDL。 21.在1310或1550窗口点击可观察相应窗口隔离度。 22,按“PACK HOLD”键，开启封装台上吸气阀。 23。将石英槽放在封装台上，槽口向上，左右对齐 、上下埋平 24.按“PACK”键 封装台自动前进到设定位置后并向上运行到设定位置，此时裸纤部分 位于石英槽中央位置。 25.在适当位置滴胶，并按左右加热键。 26.当热周胶颜色变为深红色时停止加热（可手动停止或由PC定时控制）. 7.关闭所有吸气阀门，将主光纤留出相应长度并折断。 28 取出所做的耦合器，按“P CK”键退回封装台，按“HOME”健使拉纤电机复位 9.套上热缩管或石英管保护，波分复用耦合器制作完成。 3.3双窗口口(1310/1550)耦合器的制做步骤 1。打开所需光源，等待光源稳定 开启氢气发生器或打开氢气瓶之阀门 3 依次开启真空泵，光开关，电脑，拉锥机，启动0C-2020软件。 4.打开H2流量，待H2测试流量与设置值相同，用点火器点燃氢气。 5.按“FLAME DOWN”键，使火焰头下降。 6,选择拉锥器件类型为宽带分路器，设置拉锥参数或载入参数文件 剥纤，清洁，放入适配器，切割，放入功率探测通道二（即CH2) 单击光源 ,光源切换至1310，用鼠标点击“P2 >P0”附初值 9.单击光源2，光源切换至1550，用鼠标点击“P2=→P0”附初值。 10.在约1米处（或自定义长度）折断光纤。 11.剥主光纤、清洁、放入适配器、切割、放入功率探测通道一（即CH1)。 12.单击光源2，光源切换至1550，用鼠标点击“P1补偿” 13.单击光源1，光源切换至1310，用鼠标点击“P1补偿” 14.分别将两根光纤在合适位置剥去涂覆层约20mm。 15.清洁主光纤，按真空吸附按纽，将主光纤放入真空吸槽，居中，在夹具两边分别放入 适当辅助光纤保证主光纤可靠吸牢。 16,盖上防风罩，按“RUN”键进行预拉 17。预拉完成，火焰头自动退回，不炮灭，请注意安全以免烫伤 18。清洁副光纤，拿开防风罩， 取下辅助光纤，将副光纤放入其空吸相，与主光纤平行放 置，居中对齐，打角。 19.盖上防风罩，按“RUN”键继续拉维。 20.拉纤过程中可按“STOP”键停止拉锥动作。 21。拉纤完成，拿开防风置 22.光源切换至1310，观看耦合器的分光比、损耗、PDL。 杭州电子科技大学理学院物理实验教学示范中心光电信息技术实验室
光电信息技术实验――光纤技术实验指导书 杭州电子科技大学理学院 物理实验教学示范中心 光电信息技术实验室 9 12．单击光源 2，光源切换至 1550，用鼠标点击“P1 补偿”。 13．单击光源 1，光源切换至 1310，用鼠标点击“P1 补偿”。 14．分别将两根光纤在合适位置剥去涂覆层约 20mm，用酒精清洁。 15．按真空吸附按钮，将两光纤平行放入真空吸槽，居中对齐，打角。 16．盖上防风罩，按“RUN”键。 17．拉纤过程中可按“STOP”键停止拉锥动作。 18．达到所设定分光比后，拉纤即完成，火焰头自动退回，拿开防风罩。 19．光源切换至 1310，观看耦合器的分光比、损耗、PDL， 20．光源切换至 1550，观看耦合器的分光比、损耗、PDL。 21．在 1310 或 1550 窗口点击可观察相应窗口隔离度。 22．按“PACK_HOLD”键，开启封装台上吸气阀。 23．将石英槽放在封装台上，槽口向上，左右对齐，上下摆平。 24．按“PACK”键，封装台自动前进到设定位置后并向上运行到设定位置，此时裸纤部分 位于石英槽中央位置。 25．在适当位置滴胶，并按左右加热键。 26．当热固胶颜色变为深红色时停止加热（可手动停止或由 PC 定时控制）。 27．关闭所有吸气阀门，将主光纤留出相应长度并折断。 28．取出所做的耦合器，按“PACK”键退回封装台，按“HOME”键使拉纤电机复位。 29．套上热缩管或石英管保护，波分复用耦合器制作完成。 3.3 双窗口口(1310/1550)耦合器的制做步骤 1． 打开所需光源，等待光源稳定。 2． 开启氢气发生器或打开氢气瓶之阀门。 3． 依次开启真空泵，光开关，电脑，拉锥机，启动 OC-2020 软件。 4． 打开 H2 流量，待 H2 测试流量与设置值相同，用点火器点燃氢气。 5． 按“FLAME DOWN”键，使火焰头下降。 6． 选择拉锥器件类型为宽带分路器，设置拉锥参数或载入参数文件。 7． 剥纤，清洁，放入适配器，切割，放入功率探测通道二（即 CH2）。 8． 单击光源 1，光源切换至 1310，用鼠标点击“P2=>P0”附初值。 9． 单击光源 2，光源切换至 1550，用鼠标点击“P2=>P0”附初值。 10．在约 1 米处（或自定义长度）折断光纤。 11．剥主光纤、清洁、放入适配器、切割、放入功率探测通道一（即 CH1）。 12．单击光源 2，光源切换至 1550，用鼠标点击“P1 补偿”。 13．单击光源 1，光源切换至 1310，用鼠标点击“P1 补偿”。 14．分别将两根光纤在合适位置剥去涂覆层约 20mm。 15．清洁主光纤，按真空吸附按钮，将主光纤放入真空吸槽，居中，在夹具两边分别放入 适当辅助光纤保证主光纤可靠吸牢。 16．盖上防风罩，按“RUN”键进行预拉。 17．预拉完成，火焰头自动退回，不熄灭，请注意安全以免烫伤。 18．清洁副光纤，拿开防风罩，取下辅助光纤，将副光纤放入真空吸槽，与主光纤平行放 置，居中对齐，打角。 19．盖上防风罩，按“RUN”键继续拉锥。 20．拉纤过程中可按“STOP”键停止拉锥动作。 21．拉纤完成，拿开防风罩。 22．光源切换至 1310，观看耦合器的分光比、损耗、PDL
