2.作图的方法和步骤 (1)已知条件在有等高线的地形图上，已知岩层界面某 露头点A的产状要素 (2)求出放线距 (3)作图 9706动 1:200 a立体图；b平面图
2．作图的方法和步骤 (1)已知条件 在有等高线的地形图上，已 知岩层界面某 露头点A的产状要素 (2)求出放线距 (3)作图 a立体图；b平面图

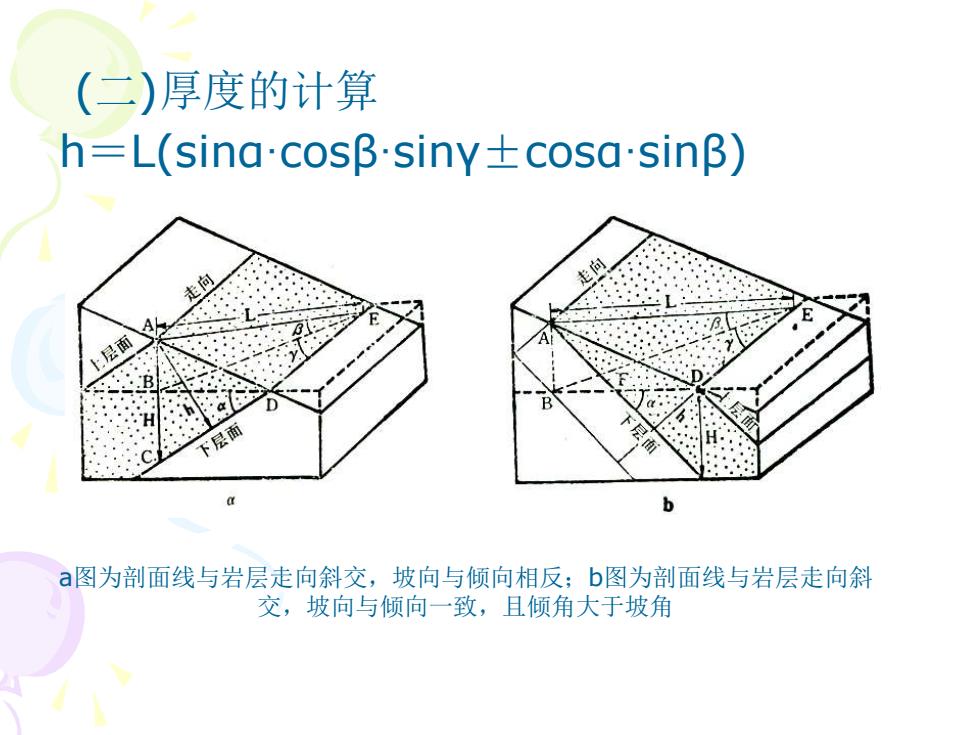

(二)厚度的计算 h=L(sina'cosβ：sinY±cosa.sinβ) 走向 A 上层面 下层面 6 à图为剖面线与岩层走向斜交，坡向与倾向相反；b图为剖面线与岩层走向斜 交，坡向与倾向一致，且倾角大于坡角
(二)厚度的计算 h＝L(sinα·cosβ·sinγ±cosα·sinβ) a图为剖面线与岩层走向斜交，坡向与倾向相反；b图为剖面线与岩层走向斜 交，坡向与倾向一致，且倾角大于坡角
赤平投影法 AE=AM.COS h=L·cos0 0 E. AM a一立体图：b一赤平投影图
赤平投影法 AE＝AM·cosθ h＝L·cosθ a一立体图；b一赤平投影图

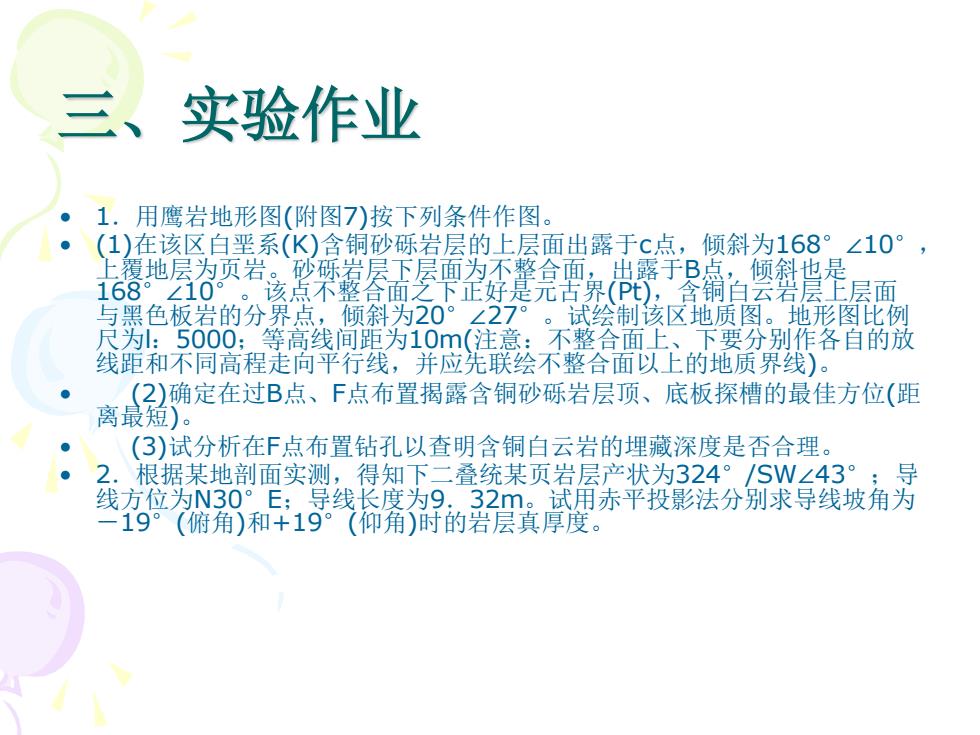

三、实验作业 1. 用鹰岩地形图（附图7）按下列条件作图。 (1)在该区白垩系(K)含铜砂砾岩层的上层面出露于c点，倾斜为168°∠10°， 6地26岩》毫莞寓心雲農层再 上覆地层为页岩。 与黑色板岩的分界点，倾斜为20°∠27°。试绘制该区地质图。地形图比例 尺为l:5000:等高线间距为10m(注意：不整合面上、下要分别作各自的放 线距和不同高程走向平行线，并应先联绘不整合面以上的地质界线)。 (2)确定在过B点、F点布置揭露含铜砂砾岩层顶、底板探槽的最佳方位（距 离最短)。 (③)试分析在F点布置钻孔以查明含铜白云岩的埋藏深度是否合理。 根据某地剖面实测，得知下二叠统某页岩层产状为324°/SW∠43°；导 线方位为N30°E;导线长度为9.32。试用赤平投影法分别求导线坡角为 一19°（俯角）和+19°（仰角）时的岩层真厚度
三、实验作业 • 1．用鹰岩地形图(附图7)按下列条件作图。 • (1)在该区白垩系(K)含铜砂砾岩层的上层面出露于c点，倾斜为168°∠10°， 上覆地层为页岩。砂砾岩层下层面为不整合面，出露于B点，倾斜也是 168°∠10°。该点不整合面之下正好是元古界(Pt)，含铜白云岩层上层面 与黑色板岩的分界点，倾斜为20°∠27°。试绘制该区地质图。地形图比例 尺为l：5000；等高线间距为10m(注意：不整合面上、下要分别作各自的放 线距和不同高程走向平行线，并应先联绘不整合面以上的地质界线)。 • (2)确定在过B点、F点布置揭露含铜砂砾岩层顶、底板探槽的最佳方位(距 离最短)。 • (3)试分析在F点布置钻孔以查明含铜白云岩的埋藏深度是否合理。 • 2．根据某地剖面实测，得知下二叠统某页岩层产状为324°/SW∠43°；导 线方位为N30°E；导线长度为9．32m。试用赤平投影法分别求导线坡角为 －19°(俯角)和+19°(仰角)时的岩层真厚度
实验四 赤平极射投影方法在构 造地质学中的应用（之一） 一、 目的要求 (1)了解赤平极射投影的基本原理和方法： (2)了解赤平极射投影网的制作原理； ·(3)了解平面和直线的赤平极射投影特征。 二、内容说明 见附文一、二、三、四中的（一）、（二)。 三、实验作业 自选一些面或线的产状进行练习
实验四 赤平极射投影方法在构 造地质学中的应用(之一) • 一、目的要求 • (1)了解赤平极射投影的基本原理和方法； • (2)了解赤平极射投影网的制作原理； • (3)了解平面和直线的赤平极射投影特征。 • 二、内容说明 • 见附文一、二、三、四中的(一)、(二)。 • 三、实验作业 • 自选一些面或线的产状进行练习
