3.认识不整合在地质图上的表现特征 K2 B K K2 0 Q2 K B KKB a Lb a一平行不整合在平面图和剖面图上的表现；b一角度不整合在平面图和剖面图上的表现
3．认识不整合在地质图上的表现特征 a－平行不整合在平面图和剖面图上的表现；b－角度不整合在平面图和剖面图上的表现
三、实验作业 阅读分析凌河地形地质图（附图5），并作 A一B剖面图，注意识别水平岩层、倾斜岩 层和不整合接触关系在地质图上的表现： 用“V”字形法则认识和分析倾斜岩层的露 头线与地形等高线的关系
三、实验作业 阅读分析凌河地形地质图(附图5)，并作 A—B剖面图，注意识别水平岩层、倾斜岩 层和不整合接触关系在地质图上的表现； 用“V”字形法则认识和分析倾斜岩层的露 头线与地形等高线的关系

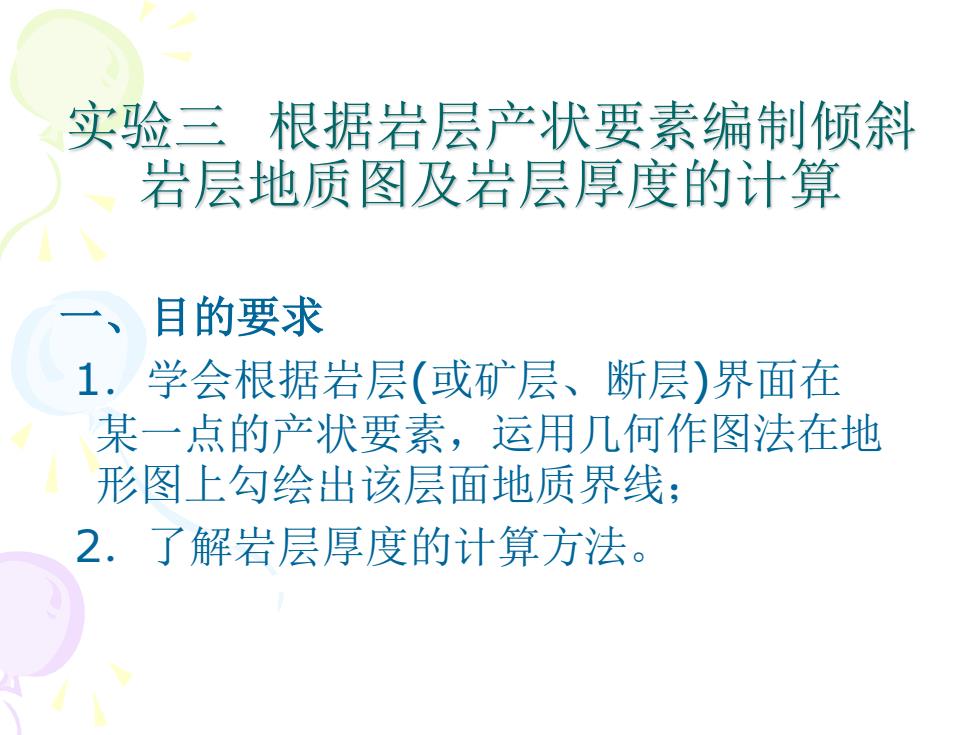

实验三根据岩层产状要素编制倾斜 岩层地质图及岩层厚度的计算 一、 目的要求 1.学会根据岩层（或矿层、断层）界面在 某一点的产状要素，运用几何作图法在地 形图上勾绘出该层面地质界线： 2.了解岩层厚度的计算方法
实验三 根据岩层产状要素编制倾斜 岩层地质图及岩层厚度的计算 一、目的要求 1．学会根据岩层(或矿层、断层)界面在 某一点的产状要素，运用几何作图法在地 形图上勾绘出该层面地质界线； 2．了解岩层厚度的计算方法
二、内容说明 (一)倾斜岩层作图要点 1.原理 在一个层面平整、产状稳定的倾斜岩层层面上，作出一系 列同一等高距的不同高度的走向线。这一系列的走向线投 影在水平面上，也相应成为间距相等的一系列平行线（见 实验图)。这些投影线间的平距叫放线距。在同比例尺图 上，放线距与岩层倾角成反比，倾角缓，放线距大；倾角 陡，放线距小。 从前面在地形地质图上求岩层产状的作图法可以看出，某 一岩层面界线与同一高度等高线两个交点的连线，即为该 层面在这一高程的走向线。因此，反过来，某一岩层界面 上相同高度的走向线与等高线的交点，就是该界面的出露 点。把这些点依次由低到高或由高到低用平滑曲线联接起 来，就绘出了该界面在地面的出露线，即地质界线
二、内容说明 (一)倾斜岩层作图要点 1．原理 • 在一个层面平整、产状稳定的倾斜岩层层面上，作出一系 列同一等高距的不同高度的走向线。这一系列的走向线投 影在水平面上，也相应成为间距相等的一系列平行线(见 实验图)。这些投影线间的平距叫放线距。在同比例尺图 上，放线距与岩层倾角成反比，倾角缓，放线距大；倾角 陡，放线距小。 • 从前面在地形地质图上求岩层产状的作图法可以看出，某 一岩层面界线与同一高度等高线两个交点的连线，即为该 层面在这一高程的走向线。因此，反过来，某一岩层界面 上相同高度的走向线与等高线的交点，就是该界面的出露 点。把这些点依次由低到高或由高到低用平滑曲线联接起 来，就绘出了该界面在地面的出露线，即地质界线
40 50 20 40 10 30 20 D 10 50 m 10 20 30 40 图中ABCD为倾斜岩层面。其上为以10的等 高距画一系列走向线，a为各走向线间的水 平投影的放线距
图中ABCD为倾斜岩层面。其上为以10的等 高距画一系列走向线，a为各走向线间的水 平投影的放线距
