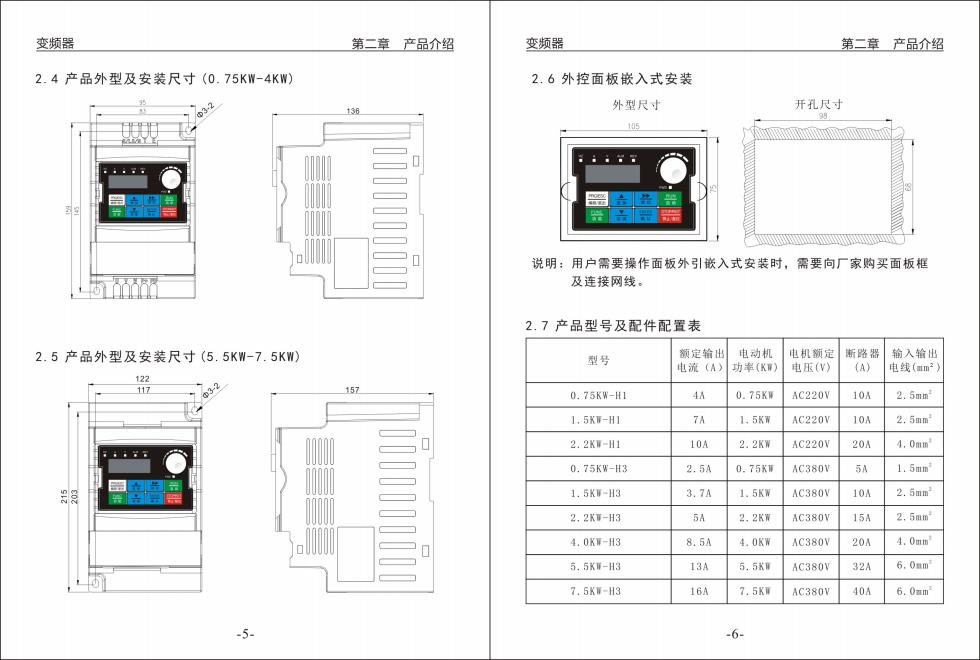

变频器 第二章产品介绍 变频器 第二章产品介绍 2.4产品外型及安装尺寸(0.75KW-4KW) 2,6外控面板嵌入式安装 外型尺寸 开孔尺寸 138 105 说明：用户需要操作面板外引嵌入式安装时，需要向厂家购买面板框 及连接网线。 2.7产品型号及配件配置表 2.5产品外型及安装尺寸(5.5KW-7.5KW) 型号 额定输出电动机 电机额定 断路器 输入输出 电流(A) 功率(K) 电压(V) (A) 电线(m ®3-2 157 0.75KW-H1 4A 0.75K AC220V 10A 2.5mm 1,5X罪-H1 7A 1.5K AC220V 10A 2.5mm 2.2m-H1 10A 2.2Kw AC220V 20A 4,0mm 0.75KW-H3 2.5A 0.75KW AC380V 5A 1.5mm 1.5Km-H3 3.7A 1.5KW AC380V 10A 2.5mm 2,2X罪-H3 5A 2,2K AC380V 15A 2.,5mm 4.0KW-H3 8.5A 4.0RW AC380V 20N 4,0mm 5.5Xf-H3 13A 5.5X AC380V 32A 6,0am 7.5Km-H3 16A 7.5Xm AC380V 40A 6.0mm -5 -6-
变频器 第三章变频器的安装及配线 变频器 第三章变频器的安装及配线 第三章变频器的安装及配线 3.2配线注意事项 【.确保变频器与供电电源之间连接有中间断路器，以免变频器故障时事故 3.1安装环境要求 扩大： 本系列变频器为壁挂式变频器，应垂直安装，以利于空气流通散热。 2.为减小电磁干扰，请给变频器周围电路中的电磁接触器、继电器等装置 选择安装环境时，应注意以下事项： 的线圈接上浪涌吸收器： 1.环境温度-10℃~40℃的范围内. 3,须率设定端子AI等模拟信号的接线请使用0.3mm以上的屏蔽线， 2.尽量避免高温多湿场所，湿度小于90%，且无积霜。 4,屏蔽层连接到变频器的接地端子上，接线长度小于3m: 3.避免阳光直晒。 5.继电器输入及输出回路的接线(X1~X5)都应选用0.75mm'以上的 4.远离易燃、易爆和腐蚀性气体、液体 6.控制线应与主回路动力线分开，平行布线应相隔10cm以上，交叉布线 5.无灰尘、飘浮性的纤维及金属微粒。 应使其垂直： 6.安装平面坚固、无振动。 7.变频器与电机间的连线应小于30m,当接线长度大于30m时，应适加装 7.远离电磁干扰源。 输出电抗器： 如用户有特殊安装要求，请事先与我公司联系 8.所有引线必须与端子充分紧固，以保证接触良好： 单台变频器的安装间隔及距离要求如图3-1-A所示，变频器周围应留 9:所有引线的耐压必须与变频器的电压等级相符： 出足够空间：对于多台变频器采用上下安装时，变烦器之间应用导流隔板 10.外引键盘引出线采用屏蔽线最长为3米： 以确保散热良好，如图3-1-B所示。 150mm ●变须器U、V、W输出端不可加装吸收电容或其它阻容吸收装置 如图3-1所示。 电动机 150m 变频器 M 阻容吸收转 侧面图 图3-1输出端禁止连接阻容吸收装置 3-1-A 3-1-B -7- -8-

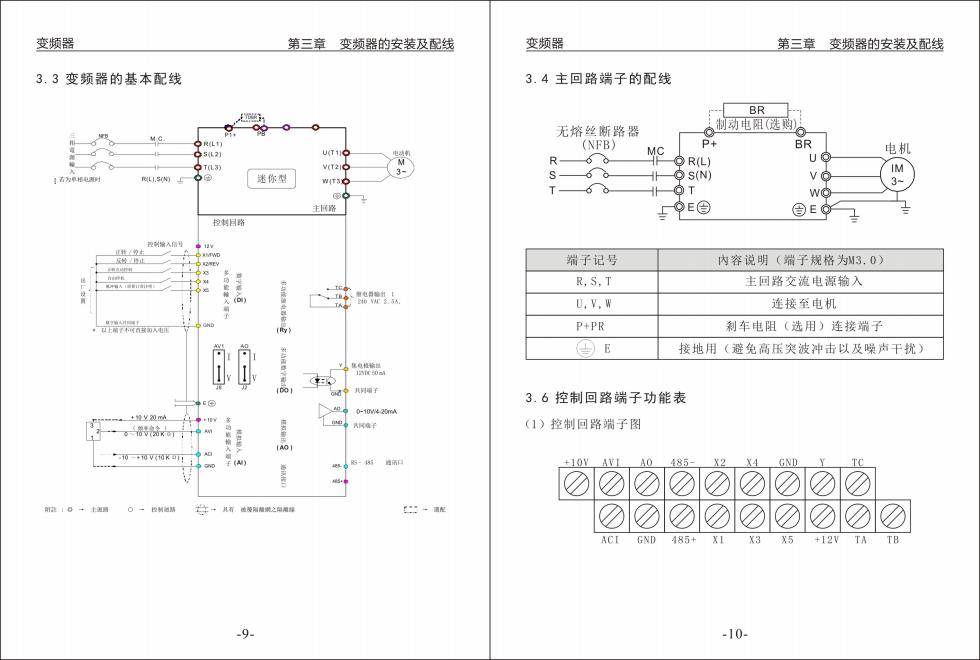

变频器 第三章变频器的安装及配线 变频器 第三章变频器的安装及配线 3.3变频器的基本配线 3.4主回路端子的配线 BR 无熔丝断路器 ò制动电阳选购 (NFB) BR 电机 R 66 MC R(L) U 3- 迷你型 6 HH⊙S(N) M wO 主路 PE国 国E 控制目略 入信号 端子记号 内容说明（瑞子规格为N3,0) R,S,T 主回路交流电源输入 U.V.w 连接至电机 P+PR 刹车电阻（选用）连接端子 告E 接地用（避免高压突波冲击以及噪声干扰） 3.6控制回路端子功能表 +0mA -1074-20mA (1)控制回路端子图 +10YAV1A0485-X2 00☑☑000②0☑ ⑦⑦00☑⑦000 ACI GND 485+X1 X3 X5 +12V TA TB -9 -10-

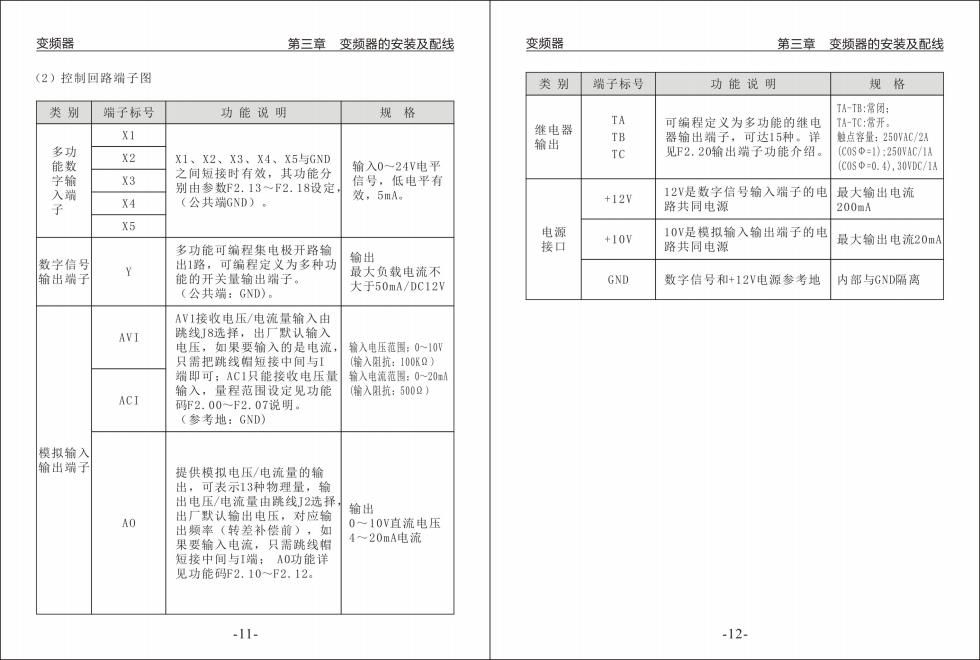

变频器 第三章变频器的安装及配线 变频器 第三章变频器的安装及配线 (2)控制回路端子图 类别 端子标号 功能说明 规格 类别 端子标号 功能说明 规格 TA-TB:常闭： TA 可编程定义为多功能的继电 TA-TC:常开 X1 继电器 输出 TB 器输出端子，可达15种。详 触.点容量：250VAC/2 多功 X2 TC 见F2.20输出端子功能介绍 C0SΦ=1)：250NAC/1A X1、X2、X3、X4、X5与GND 输入0一24V电平 (C0Sφ=0.4)，30NDC/1日 X3 之间短接时有效，其功能分 入瑞 别由参数F2.13~F2.18设定 信号，低电平有 12V是数字信号输入端子的电 最大输出电流 子 X4 (公共端GND)。 效，5mA。 +12y 路共同电源 200mA X5 电源 +10V 10V是模拟输入输出端子的电 多功能可编程集电极开路输 接口 路共同电源 最大输出电流20m, 数字信号 输出 出1路，可编程定义为多种功 输出端子 能的开关量输出端子。 最大负载电流不 大于50mA/DC12V GND 数字信号和+12V电源参考地 内部与GND隔离 (公共端：GND)。 AV1接收电压/电流量输入由 AVI 跳线J8选择，出厂默认输入 电压，如果要输入的是电流 输入电压范围：0~10N 只需把跳线附短接中间与I (输入阻抗：100KQ) 端即可；ACI只能接收电压量 输入电流范围：0~20m山 输入，量程范围设定见功能 输入阻抗：500Q) ACI 码F2.00一F2.07说明 (参考地：GND) 模拟输入 输出端了 提供模拟电压/电流量的输 出，可表示13种物理量，输 出电压/电流量由跳线J2选择 输出 AO 出厂默认输出电压，对应输 出频率（转差补偿前），如 0~10V直流电压 果要输入电流，只需跳线帽 4~20mA电流 短接中间与I端；A0功能详 见功能码F2.10~F2.12。 -11 -12-
