Phineas Gage与情绪 粗野的语言 反复无常、犹豫不决 ● 固执、没有耐心 不能执行自己制定的计划 0 认知能力正常 Neocortex Fornix Neocortex Emotional coloring Cingulate cortex Cingulate Emotional experience cortex Anterior nuclei of Anterior nuclei Hippocampus thalamus of thalamus Hypothalamus Fornix Hippocampus Hypothalamus Emotional expression 1
1 Phineas Gage与情绪 • 粗野的语言 • 反复无常、犹豫不决 • 固执、没有耐心 • 不能执行自己制定的计划 • 认知能力正常
脑的节律 ·地球的节律 - 季节、昼夜、气温、降雨（雨季、旱季）、潮涨潮 落； ·脑的节律控制系统 一适应环境、有效的竞争以获得生存： -生理性昼夜戒律(circadian rhythums),睡眠和觉 醒 一睡眠周期和大脑皮层的电节律 一呼吸节律 一行走步伐 2
2 脑的节律 • 地球的节律 – 季节、昼夜、气温、降雨（雨季、旱季）、潮涨潮 落； • 脑的节律控制系统 – 适应环境、有效的竞争以获得生存； – 生理性昼夜戒律（circadian rhythums），睡眠和觉 醒 – 睡眠周期和大脑皮层的电节律 – 呼吸节律 – 行走步伐

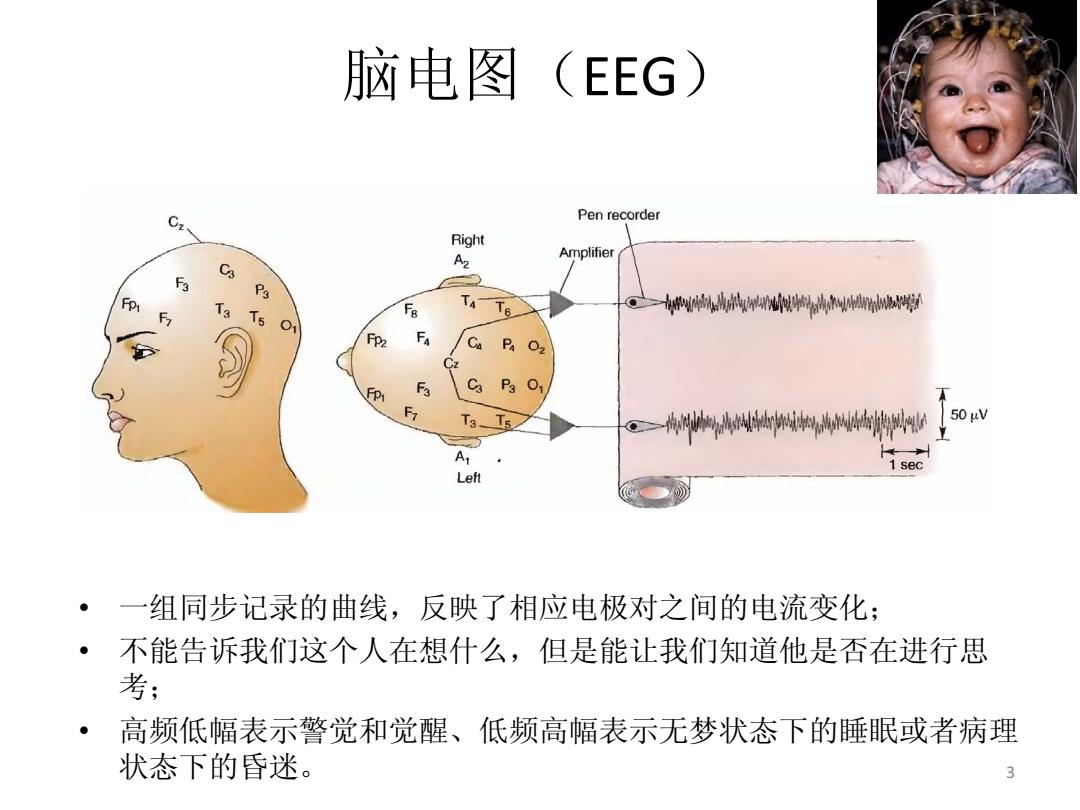

脑电图(EEG) Cz Pen recorder Right A2 Amplifier F3 之一* Fp2 F CA F3 Ca P3 O F7 T3- 50uV 1 sec Left 一组同步记录的曲线，反映了相应电极对之间的电流变化； 不能告诉我们这个人在想什么，但是能让我们知道他是否在进行思 考； 高频低幅表示警觉和觉醒、低频高幅表示无梦状态下的睡眠或者病理 状态下的昏迷。 3
3 脑电图（EEG） • 一组同步记录的曲线，反映了相应电极对之间的电流变化； • 不能告诉我们这个人在想什么，但是能让我们知道他是否在进行思 考； • 高频低幅表示警觉和觉醒、低频高幅表示无梦状态下的睡眠或者病理 状态下的昏迷
EEG的原理 Amplifier EEG EEG electrode Scalp Skull Dura mater ·锥体神经元树突突 Arachnoid Subarachnoid space 触兴奋时的电流 Y Pia mater Active synapse Afferent axon 8 Efferent axon 4
4 EEG的原理 • 锥体神经元树突突 触兴奋时的电流
神经元兴奋的同步性决定振幅 Irregular EEG electrode ① ② ④ ⑤ ⑥ Sum=EEG (b) Synchronized ① 6 3 ④ 5 ⑥ Sum=EEG (a) (c)
5 神经元兴奋的同步性决定振幅
