衍射和散射示意图 布射声波 散射声波 障得物 微粒 洛
衍射和散射示意图
4.吸收衰减特性 ◆超声波在介质内的传播过程中，随 着传播距离的增大，声波的能量逐 渐减少，这一现象称为超声波衰减 ◆声波衰减与介质对声波的吸收、 散 射以及声束扩散等原因有关，其中 吸收是衰减的主要因素
4.吸收衰减特性 超声波在介质内的传播过程中，随 着传播距离的增大，声波的能量逐 渐减少，这一现象称为超声波衰减。 声波衰减与介质对声波的吸收、散 射以及声束扩散等原因有关，其中 吸收是衰减的主要因素
5.多普勒(Doppler)效应 声源发射超声的频率固定，如遇到与声源作相对运 动的界面，造成反射频率不同于发射频率。多谱勒频 移一一发射频率与反射频率之差 。 接收频率 工细胞 发射频率
5. 多普勒 ( Doppler ) 效应 声源发射超声的频率固定，如遇到与声源作相对运 动的界面，造成反射频率不同于发射频率。多谱勒频 移——发射频率与反射频率之差
◆相对运动的速度愈高，则收到的声波频率改 变愈大fd=foVcos0/Cv=fac/fo cos8 ◆医学上利用这种超声多普勒效应，来测定人 体器官的运动状态，如心脏、血管和胎心等 的活动。 77Z 3V2C 1/2 CD:2.5MHz H3.5M CD Gain 50 Abdor Gener Pwr= MI2d- AO Swee CW:2MHz 0=27° /s RAS 6.0
相对运动的速度愈高，则收到的声波频率改 变愈大fd=f0vcosθ/c v =fd c / f0 cosθ 医学上利用这种超声多普勒效应，来测定人 体器官的运动状态，如心脏、血管和胎心等 的活动

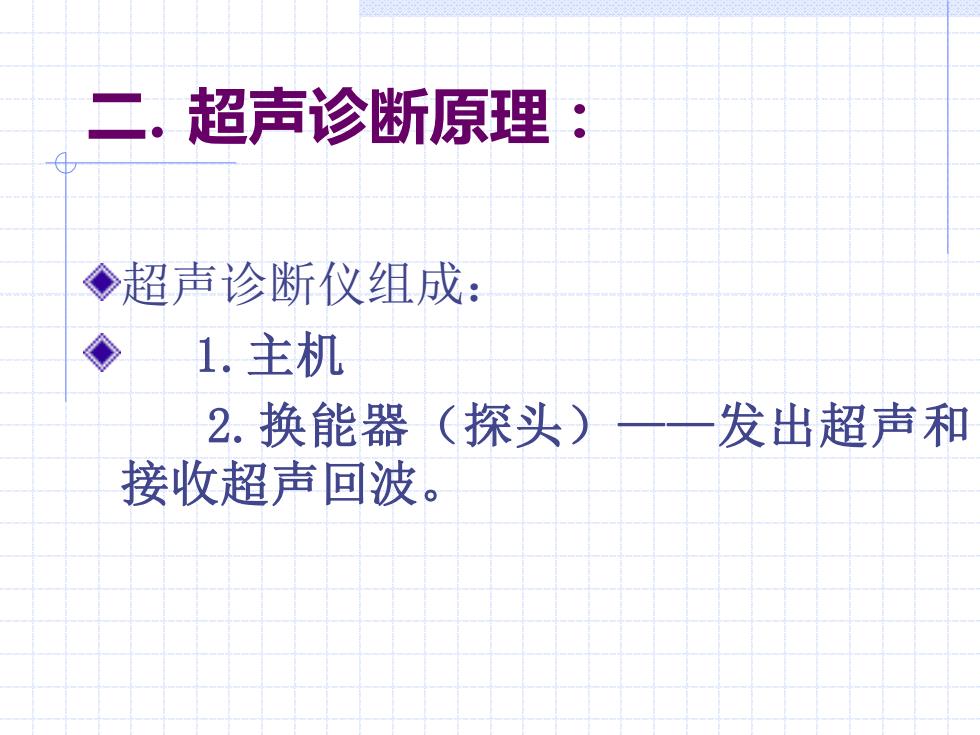

二.超声诊断原理 ◆超声诊断仪组成： 1.主机 2.换能器（探头）一一发出超声和 接收超声回波
二. 超声诊断原理： 超声诊断仪组成： 1.主机 2.换能器（探头）——发出超声和 接收超声回波
