彩色多普勒超声心动图
彩色多普勒超声心动图
心脏超声多普勒检查方法 ■彩色多普勒超声心动图（彩色血流显象） ■频谱多普勒超声心动图（脉冲、连续》
心脏超声多普勒检查方法 ◼ 彩色多普勒超声心动图（彩色血流显象 ） ◼ 频谱多普勒超声心动图（脉冲、连续）

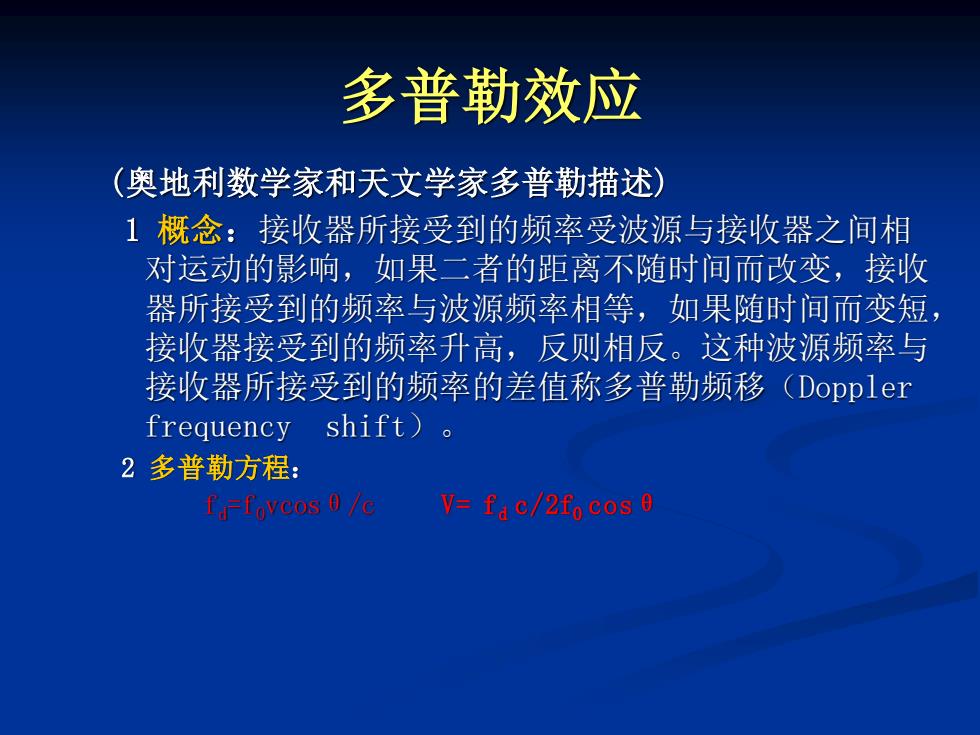

多普勒效应 (奥地利数学家和天文学家多普勒描述) 1概念：接收器所接受到的频率受波源与接收器之间相 对运动的影响，如果二者的距离不随时间而改变，接收 器所接受到的频率与波源频率相等，如果随时间而变短， 接收器接受到的频率升高，反则相反。这种波源频率与 接收器所接受到的频率的差值称多普勒频移 (Doppler frequency shift) 2多普勒方程： fa-fovcos 0/c V=fac/2fo cos 0
多普勒效应 (奥地利数学家和天文学家多普勒描述) 1 概念：接收器所接受到的频率受波源与接收器之间相 对运动的影响，如果二者的距离不随时间而改变，接收 器所接受到的频率与波源频率相等，如果随时间而变短， 接收器接受到的频率升高，反则相反。这种波源频率与 接收器所接受到的频率的差值称多普勒频移（Doppler frequency shift）。 2 多普勒方程： fd=f0vcosθ/c V= fd c/2f0 cosθ
人体血流动力学特性 层流(laminar):正常状态 湍流(turbulent fluw.):血流紊乱时
人体血流动力学特性 层流(laminar)：正常状态 湍流（turbulent fluw）：血流紊乱时
彩色多普勒血流显像 是将二维彩色血流信号重叠于同一个二维超声图的 相应区域内，或同一个M型超声心动图图像上，以达到解 剖结构与血流状态两种图像相互结合的实时显示目的。 血流方向： (以不同的色彩显示)对向探头的层流血流 信号显示红色，背离探头的层流血流信号显示蓝色。 血流速度： (以不同的彩色辉度显示)流速快，色彩明 亮，流速慢，色彩暗深。若血流为分散杂乱的紊流时混 有绿色，则显示五镶嵌样血流图像
是将二维彩色血流信号重叠于同一个二维超声图的 相应区域内，或同一个M型超声心动图图像上，以达到解 剖结构与血流状态两种图像相互结合的实时显示目的。 血流方向：（以不同的色彩显示）对向探头的层流血流 信号显示红色，背离探头的层流血流信号显示蓝色。 血流速度：（以不同的彩色辉度显示）流速快，色彩明 亮，流速慢，色彩暗深。若血流为分散杂乱的紊流时混 有绿色，则显示五镶嵌样血流图像。 彩色多普勒血流显像
