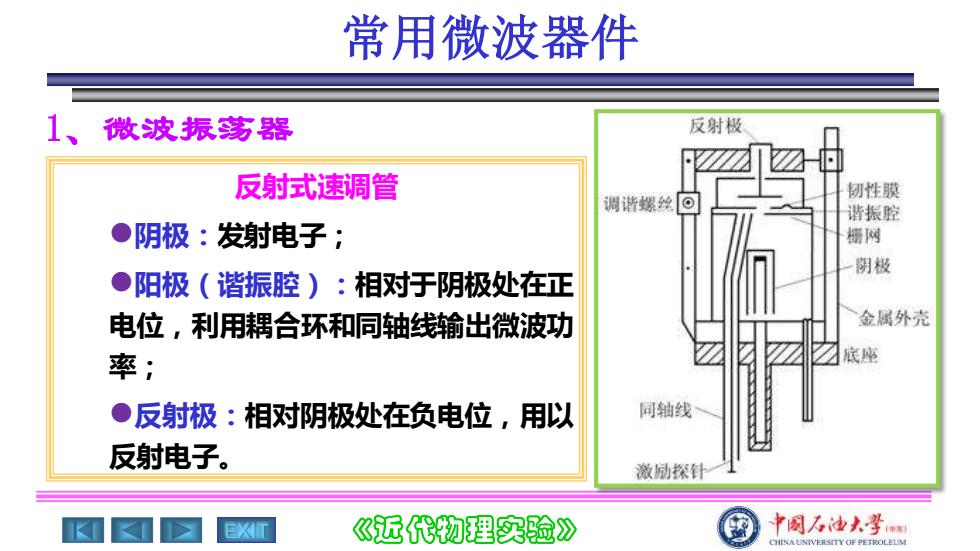

常用微波器件 微波振荡器 反射极 反射式速调管 调谐螺丝 韧性膜 谐振腔 ●阴极：发射电子； 播网 阴极 ●阳极（谐振腔）：相对于阴极处在正 电位，利用耦合环和同轴线输出微波功 金属外壳 率； 底座 ●反射极：相对阴极处在负电位，用以 同轴线 反射电子。 激励探针 ?近代物理实验》 中圆不油大号国 HIINAUXIV作YOp2O白
EXIT 《近代物理实验》 常用微波器件 反射式速调管 ⚫阴极：发射电子； ⚫阳极（谐振腔）：相对于阴极处在正 电位，利用耦合环和同轴线输出微波功 率； ⚫反射极：相对阴极处在负电位，用以 反射电子。 1、微波振荡器
常用微波器件 2、 微波波导 常用的微波传输线之一 一种空心金属管 常见的波导有： 矩形波导 圆柱形波导 《近代物理实验》 中圆不油大号国 CHINAUNIVERSITY OF PETROLELM
EXIT 《近代物理实验》 常用微波器件 ◆ 常用的微波传输线之一 ◆ 一种空心金属管 ◆ 常见的波导有： 矩形波导 圆柱形波导 2、微波波导
常用微波器件 3、 微波谐振腔 由导电（磁)壁围成的封闭的、 且有一定几何形状的区域作为微波频 段的谐振回路。 > 用途广泛的微波元件，具有储 能和选频特性。 传输式谐振腔 ?近代物理实验》 中网油大墨国 NAtW生RSTTYOEP2O日
EXIT 《近代物理实验》 常用微波器件 ➢ 由导电（磁）壁围成的封闭的、 且有一定几何形状的区域作为微波频 段的谐振回路。 ➢ 用途广泛的微波元件，具有储 能和选频特性。 传输式谐振腔 3、微波谐振腔
常用微波器件 3、 微波谐振腔 由导电（磁）壁围成的封闭的、 且有一定几何形状的区域作为微波频 段的谐振回路。 > 用途广泛的微波元件，具有储 能和选频特性。 反射式谐振腔 《3近代物理实验》 中圆不油大号国 CHINAUNIVERSITY OF PETROLELM
EXIT 《近代物理实验》 常用微波器件 反射式谐振腔 3、微波谐振腔 ➢ 由导电（磁）壁围成的封闭的、 且有一定几何形状的区域作为微波频 段的谐振回路。 ➢ 用途广泛的微波元件，具有储 能和选频特性
常用微波器件 4、 微波隔离器与环行器 隔离器：一种不可逆的衰减 器，在正方向（需要传输的方向 上)衰减量很小，反方向的衰减 量侧很大。 ■ 环行器：一种非互易器件。 利用环行器控制功率的流向。 巛近代物理实验》 中圆油大墨国 HIINAUXIV作YOp2O白
EXIT 《近代物理实验》 常用微波器件 ◼ 隔离器：一种不可逆的衰减 器，在正方向（需要传输的方向 上）衰减量很小，反方向的衰减 量则很大。 ◼ 环行器：一种非互易器件。 利用环行器控制功率的流向。 4、微波隔离器与环行器
