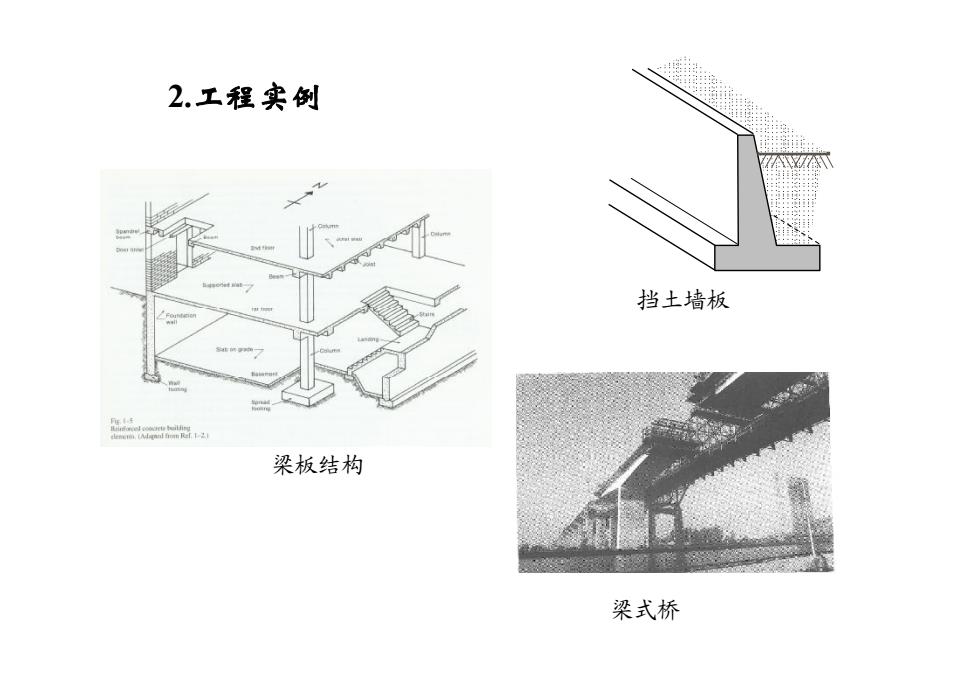

2.工程实例挡土墙板梁板结构梁式桥
2.工程实例 梁板结构 挡土墙板 梁式桥

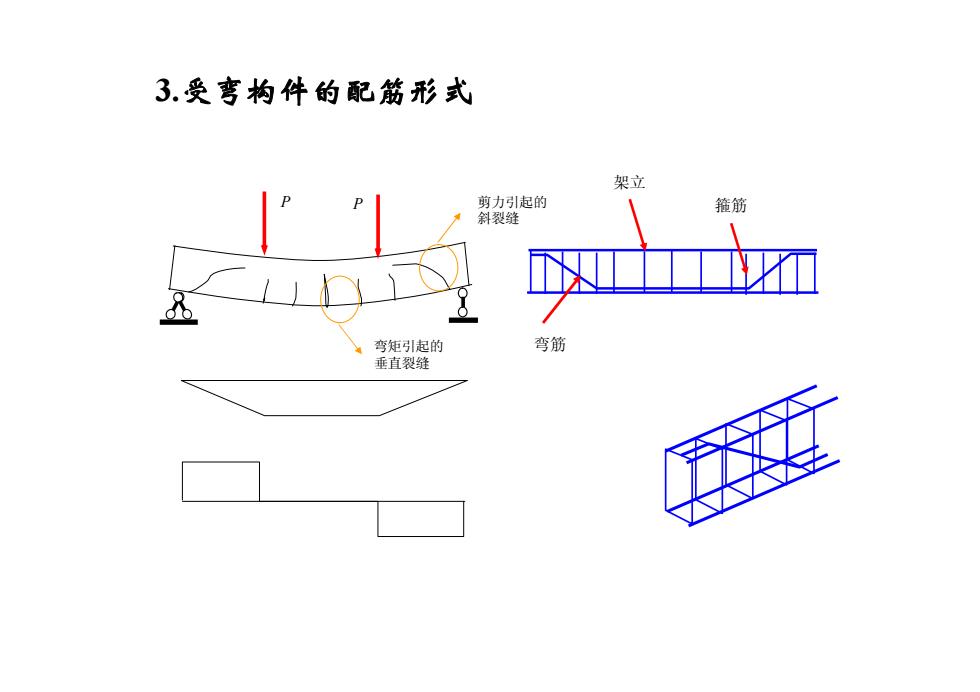

3. 受弯构件的配筋形式架立剪力引起的箍筋斜裂缝弯筋弯矩引起的垂直裂缝
3.受弯构件的配筋形式 弯筋 P P 剪力引起的 箍筋 斜裂缝 弯矩引起的 垂直裂缝 架立

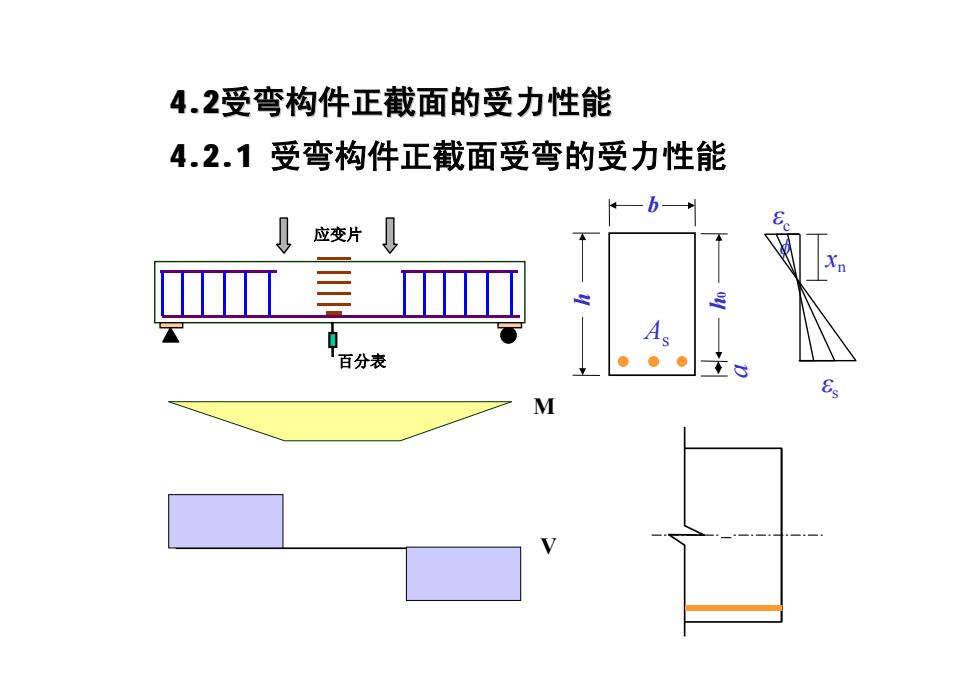

4.2受弯构件正截面的受力性能4.2.1受弯构件正截面受弯的受力性能应变片百分表8M
4.2.1 受弯构件正截面受弯的受力性能 4.2受弯构件正截面的受力性能 xn ec es f h a b As h 0 百分表 应变片 M V

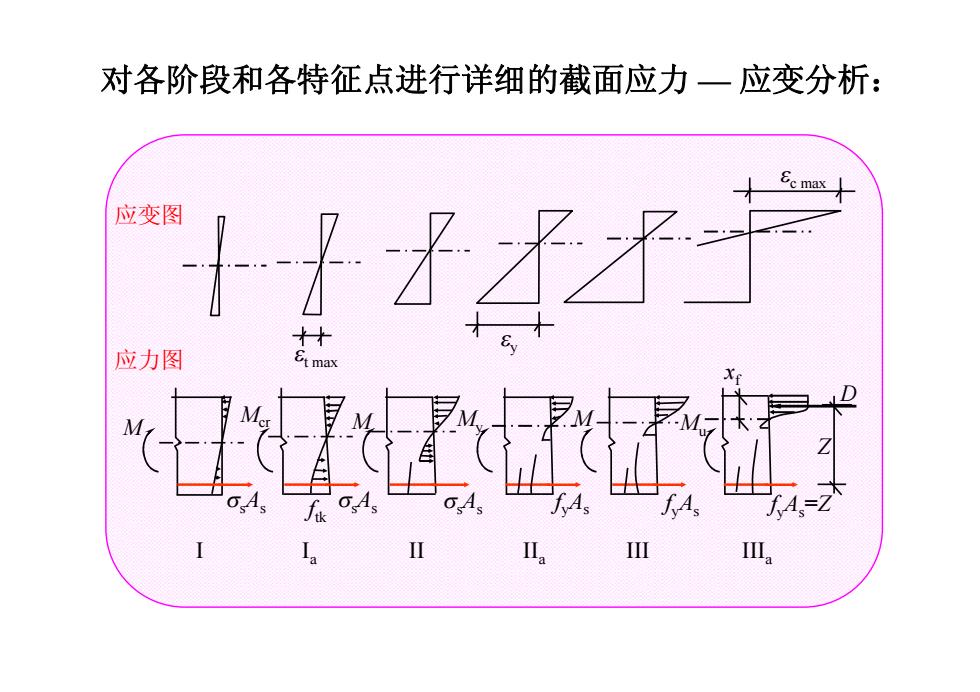

对各阶段和各特征点进行详细的截面应力一应变分析：cmax应变图2-十十应力图Stmaxf.AIIaIIIIII.II
应变图 应力图 对各阶段和各特征点进行详细的截面应力 — 应变分析： ey My f yAs IIa M ssAs II ssAs M I ec max Mu f yAs=Z D xf IIIa M f yAs III ssAs et max Mcr I a f tk Z

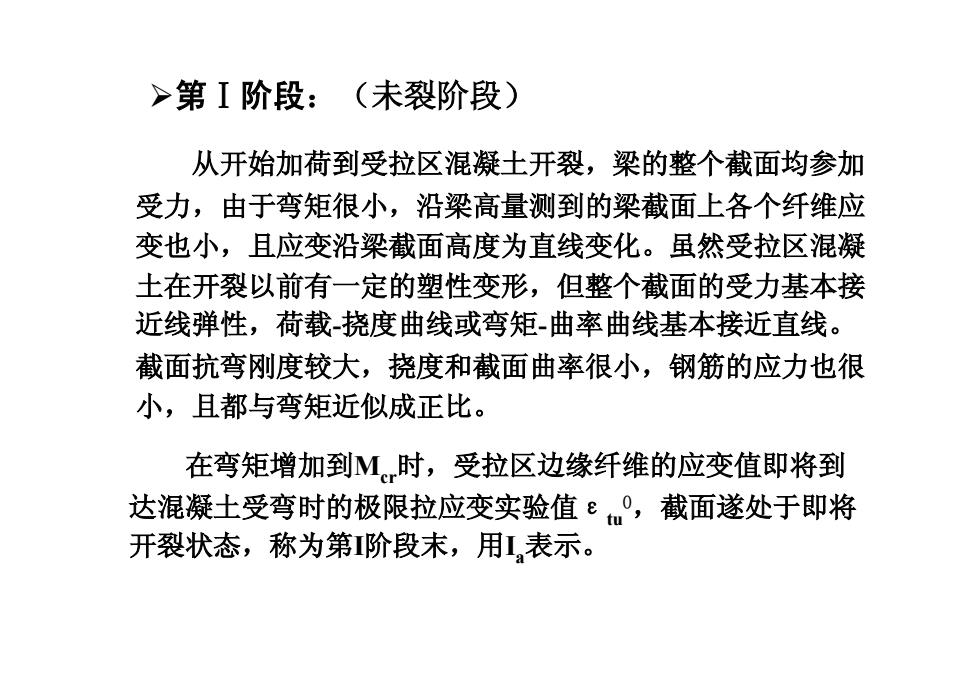

>第I阶段：（未裂阶段）从开始加荷到受拉区混凝士开裂，梁的整个截面均参加受力，由于弯矩很小，沿梁高量测到的梁截面上各个纤维应变也小，且应变沿梁截面高度为直线变化。虽然受拉区混凝土在开裂以前有一定的塑性变形，但整个截面的受力基本接近线弹性，荷载-挠度曲线或弯矩-曲率曲线基本接近直线。截面抗弯刚度较大，挠度和截面曲率很小，钢筋的应力也很小，且都与弯矩近似成正比。在弯矩增加到M时，受拉区边缘纤维的应变值即将到达混凝土受弯时的极限拉应变实验值ε，截面遂处于即将开裂状态，称为第阶段末，用I表示
Ø第Ⅰ阶段：（未裂阶段） 从开始加荷到受拉区混凝土开裂，梁的整个截面均参加 受力，由于弯矩很小，沿梁高量测到的梁截面上各个纤维应 变也小，且应变沿梁截面高度为直线变化。虽然受拉区混凝 土在开裂以前有一定的塑性变形，但整个截面的受力基本接 近线弹性，荷载-挠度曲线或弯矩-曲率曲线基本接近直线。 截面抗弯刚度较大，挠度和截面曲率很小，钢筋的应力也很 小，且都与弯矩近似成正比。 在弯矩增加到Mcr时，受拉区边缘纤维的应变值即将到 达混凝土受弯时的极限拉应变实验值εtu 0 ，截面遂处于即将 开裂状态，称为第I阶段末，用Ia表示
