受弯构件的正截面受弯承载力4
4 受弯构件的正截面受弯承载力

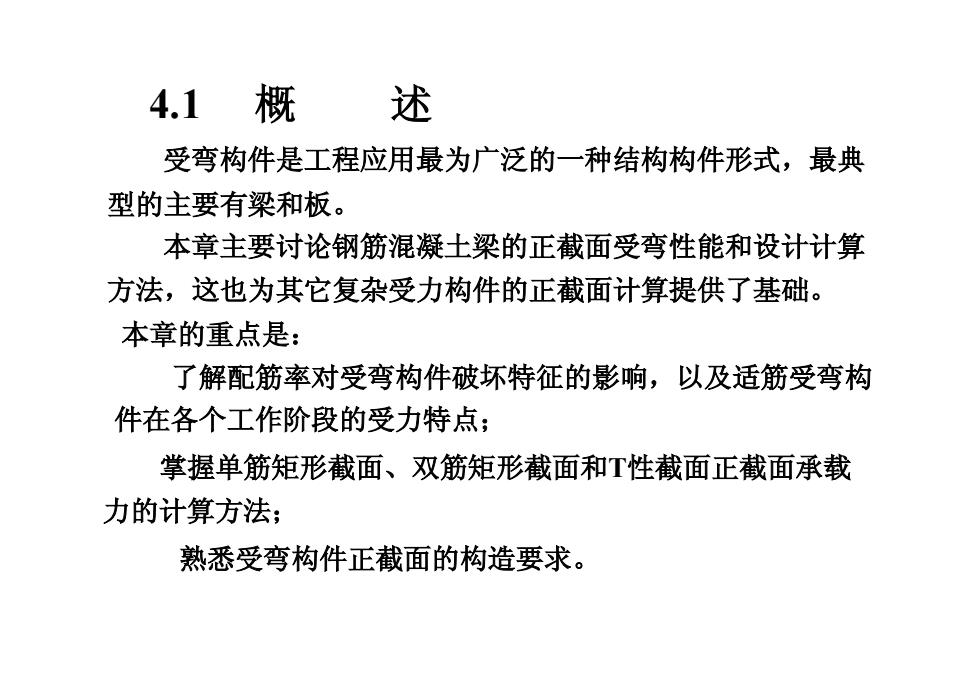

4.1概述受弯构件是工程应用最为广泛的一种结构构件形式，最典型的主要有梁和板。本章主要讨论钢筋混凝士梁的正截面受弯性能和设计计算方法，这也为其它复杂受力构件的正截面计算提供了基础。本章的重点是：了解配筋率对受弯构件破坏特征的影响，以及适筋受弯构件在各个工作阶段的受力特点：掌握单筋矩形截面、双筋矩形截面和T性截面正截面承载力的计算方法；熟悉受弯构件正截面的构造要求
4.1 概 述 受弯构件是工程应用最为广泛的一种结构构件形式，最典 型的主要有梁和板。 本章主要讨论钢筋混凝土梁的正截面受弯性能和设计计算 方法，这也为其它复杂受力构件的正截面计算提供了基础。 本章的重点是： 了解配筋率对受弯构件破坏特征的影响，以及适筋受弯构 件在各个工作阶段的受力特点； 掌握单筋矩形截面、双筋矩形截面和T性截面正截面承载 力的计算方法； 熟悉受弯构件正截面的构造要求

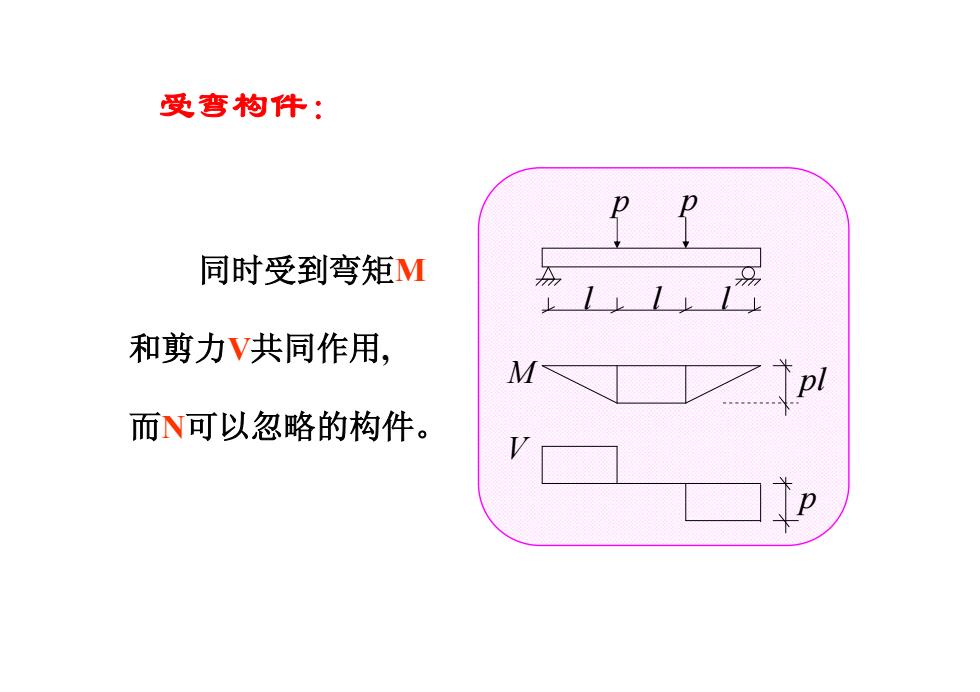

受弯构件：D同时受到弯矩M和剪力V共同作用M而N可以忽略的构件。V
受弯构件： 同时受到弯矩M 和剪力V共同作用, 而N可以忽略的构件。 p p l l l M pl V p

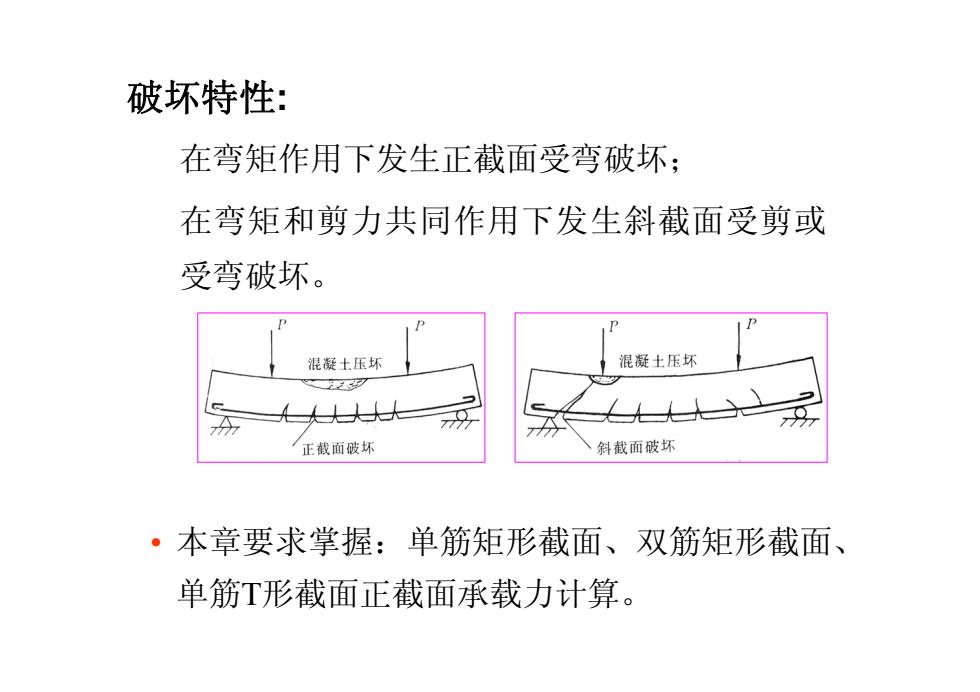

破坏特性：在弯矩作用下发生正截面受弯破坏：在弯矩和剪力共同作用下发生斜截面受剪或受弯破坏。混凝土压坏混凝士压坏斜截面破坏正截面破坏本章要求掌握：单筋矩形截面、双筋矩形截面、单筋T形截面正截面承载力计算
在弯矩作用下发生正截面受弯破坏； 在弯矩和剪力共同作用下发生斜截面受剪或 受弯破坏。 • 本章要求掌握：单筋矩形截面、双筋矩形截面、 单筋T形截面正截面承载力计算。 破坏特性:

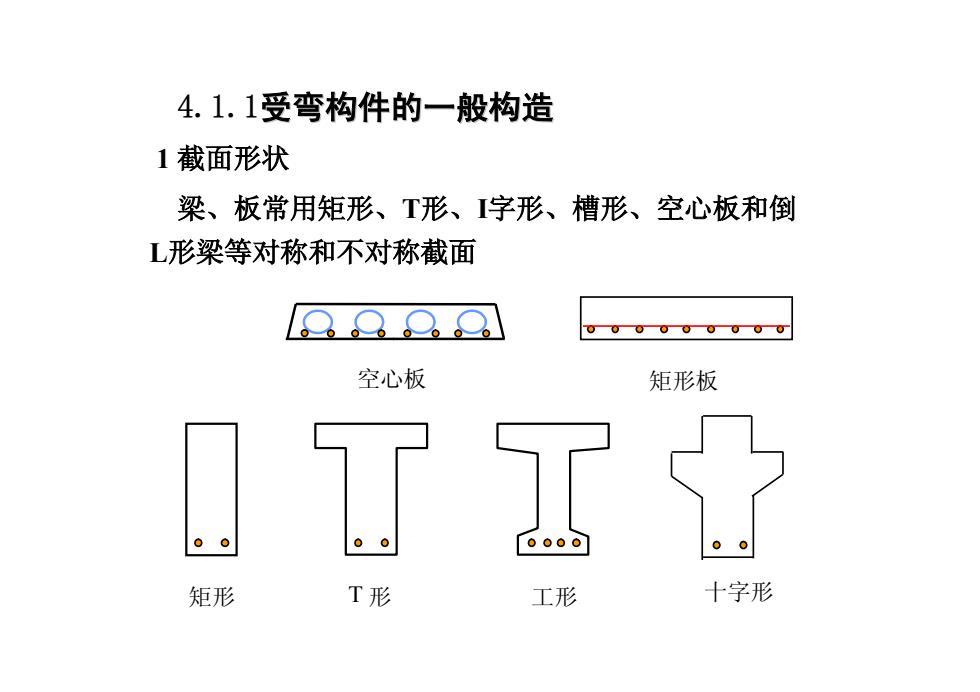

4.1.1受弯构件的一般构造1截面形状梁、板常用矩形、T形、I字形、槽形、空心板和倒L形梁等对称和不对称截面0000空心板矩形板···十字形T形矩形工形
4.1.1受弯构件的一般构造 1 截面形状 梁、板常用矩形、T形、I字形、槽形、空心板和倒 L形梁等对称和不对称截面 矩形板 矩形 T 形 工形 十字形 空心板
